医疗推车及医疗系统的制作方法

本技术涉及医疗设备领域，更具体地涉及一种用于载置医疗装置的医疗推车以及包括该医疗推车的医疗系统。

背景技术：

1、随着医疗设备的快速发展，医疗推车作为医院、诊所及移动医疗场景中不可或缺的辅助工具，其功能性与便携性需求日益提升。医疗推车通常用于承载监护仪、超声设备等医疗装置并且兼用承载药品及耗材等其他医疗用品，因此医疗推车需满足高效运输、快速部署及稳定使用的要求。

2、为此，通常将医疗推车的各部件尽可能拆解之后分别包装再进行运输，在将这些部件运输到目的地之后进行现场组装。在组装过程中，需要将医疗推车的各部件逐一组装，并通过例如螺栓、螺母等紧固件进行固定。虽然医疗推车在拆解之后的各部件在一定程度上能够优化运输过程中所占用的空间，但是可能存在如下问题：由于医疗推车被拆解之后的部件数量过多，这将导致医疗推车的组装复杂程度大幅增加；医疗推车的组装过程依赖操作人员的熟练度以及专用工具，一旦操作人员熟练度不足或缺少专用工具，将导致组装过程时间过长。

技术实现思路

1、基于上述现有技术的问题，本技术的一个目的在于提供一种医疗推车，其能够在运输状态占用较小的空间的同时，显著降低组装过程的复杂程度且减少现场组装的时间。

2、本技术的另一个目的在于提供一种包括上述医疗推车的医疗系统。

3、为了实现上述目的，本技术的实施方式可以采用如下的技术方案。

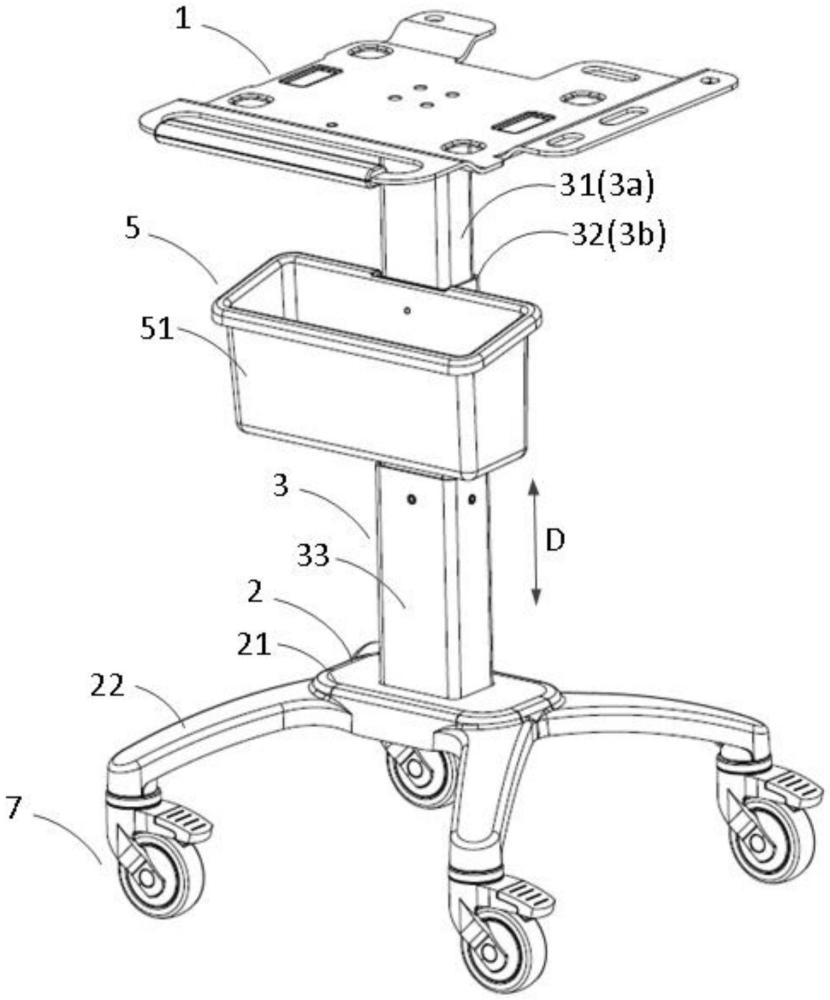

4、本技术的实施方式提供了一种如下的医疗推车，包括顶座、底座、伸缩柱组件以及一个或多个第一限位组件，

5、所述顶座安装于所述伸缩柱组件的一端部且用于支撑被支撑件，所述底座安装于所述伸缩柱组件的另一端部，所述医疗推车能够经由所述底座被载置面支撑，

6、所述伸缩柱组件包括多个套筒，所述多个套筒嵌套设置，并且所述多个套筒中每个内侧套筒被构造成能够相对于对应的外侧套筒在所述伸缩柱组件的延伸方向上运动到伸出位置或缩回位置，

7、所述第一限位组件设置于所述多个套筒，使得在所述内侧套筒相对于对应的所述外侧套筒处于所述伸出位置的状态下，所述第一限位组件限定所述内侧套筒与对应的所述外侧套筒的相对位置。

8、在一种可选的方案中，最内侧的所述套筒和最外侧的所述套筒中的一者与所述顶座固定，最内侧的所述套筒和最外侧的所述套筒中的另一者与所述底座固定。

9、在另一种可选的方案中，所述第一限位组件包括第一弹簧销，所述第一弹簧销安装于所述内侧套筒，与该内侧套筒对应的所述外侧套筒形成有第一限位孔，

10、在所述内侧套筒相对于对应的所述外侧套筒处于所述伸出位置的状态下，所述第一弹簧销插入对应的所述第一限位孔。

11、在另一种可选的方案中，所述内侧套筒包括彼此成角度相连的多个侧壁，所述多个侧壁中的至少两个侧壁分别设置有所述第一弹簧销。

12、在另一种可选的方案中，所述第一弹簧销包括：

13、第一壳体，其固定安装于所述内侧套筒；

14、第一销，其部分地收纳于第一壳体内，所述第一销能够相对于所述第一壳体凸出或退回；以及

15、第一弹簧，其收纳于所述第一壳体内，所述第一弹簧的一端抵靠于所述第一壳体且另一端抵靠于所述第一销，所述第一弹簧对所述第一销始终施加使所述第一销相对于所述第一壳体凸出的弹簧力。

16、在另一种可选的方案中，所述内侧套筒和对应的所述外侧套筒中的一者形成有沿着所述延伸方向直线状延伸的引导凸起，

17、所述内侧套筒和对应的所述外侧套筒中的另一者形成有与所述引导凸起形状配合的引导凹槽，

18、所述引导凸起和所述引导凹槽两者配合引导所述内侧套筒和所述外侧套筒进行沿着所述延伸方向的相对滑动。

19、在另一种可选的方案中，还包括附接件和固定支撑组件，

20、在所述内侧套筒相对于相邻的所述外侧套筒处于所述伸出位置的状态下，所述固定支撑组件插入穿过所述内侧套筒和所述外侧套筒，使得所述附接件经由所述固定支撑组件固定于所述伸缩柱组件的同时，所述内侧套筒和所述外侧套筒经由所述固定支撑组件彼此支撑和相对限位。

21、在另一种可选的方案中，所述固定支撑组件包括彼此螺纹联接的螺栓和螺母，

22、所述螺栓的杆部沿着与所述延伸方向垂直的方向插入所述内侧套筒、所述外侧套筒和所述附接件，并且所述附接件经由所述螺栓和所述螺母固定于所述伸缩柱组件。

23、在另一种可选的方案中，在所述伸缩柱组件的所有的所述内侧套筒均相对于各自对应的所述外侧套筒处于所述伸出位置的状态下，所述附接件的底部抵靠于一个所述套筒的顶部。

24、在另一种可选的方案中，所述附接件固定于最内侧的所述套筒，并且所述附接件抵靠在最外侧的所述套筒的顶部。

25、在另一种可选的方案中，还包括至少三个脚轮，所述底座能够经由所述脚轮载置于所述载置面，

26、所述脚轮被构造成以能够拆卸的方式组装于所述底座；或者所述脚轮被构造成以能够相对于所述底座翻折的方式组装于所述底座；或者所述脚轮被构造成以能够相对于所述底座伸缩的方式组装于所述底座。

27、在另一种可选的方案中，还包括安装于所述底座的一个或多个第二限位组件，

28、所述底座形成有多个安装孔，所述脚轮包括能插入对应的所述安装孔中的杆部，所述杆部形成有环槽，所述第二限位组件能够以插入所述环槽的方式与所述环槽配合组装，使得所述脚轮经由所述第二限位组件以能够拆卸的方式安装于所述底座；或者

29、所述底座形成有多个滑道，所述脚轮包括能插入对应的所述滑道中的杆部，使得所述脚轮能够沿着所述滑道运动到收纳于所述底座内的收回位置以及相对于所述底座翻出的翻出位置，所述杆部形成有第二限位孔，经由所述第二限位组件与所述第二限位孔配合使得所述脚轮在所述收回位置和所述翻出位置对所述脚轮进行限位。

30、在另一种可选的方案中，所述滑道形成为圆弧形状，所述杆部包括位于所述滑道内的球部和从所述滑道伸出的连杆部，所述脚轮还包括与所述连杆部转动连接的脚轮主体，使得所述脚轮主体能够绕着所述连杆部的中心轴线相对于所述连杆部自由转动。

31、在另一种可选的方案中，所述第二限位组件包括第二弹簧销，所述第二弹簧销包括：

32、第二壳体，其固定安装于所述底座；

33、第二销，其部分地收纳于所述第二壳体内，所述第二销包括彼此固定的销部和操作部，所述销部能够相对于所述第二壳体凸出或退回，所述销部在凸出状态下插入所述环槽，经由所述操作部能够操作所述第二销退回；以及

34、第二弹簧，其收纳于所述第二壳体内，所述第二弹簧的一端抵靠于所述第二壳体且另一端抵靠于所述第二销，所述第二弹簧对所述第二销始终施加使所述第二销相对于所述第二壳体凸出的弹簧力。

35、本技术还提供了一种医疗系统，包括以上技术方案中任意一项技术方案所述的医疗推车和作为所述被支撑件的医疗装置。

36、在一种可选的方案中，所述医疗装置为患者监护装置。
