一种弯曲幅度可调节的多腔管以及生产工艺的制作方法

本发明涉及医疗器械，尤其涉及一种弯曲幅度可调节的多腔管以及生产工艺。

背景技术：

1、‌蛋白胶腔镜配合管也叫多腔管是医疗器械的一种，多腔管通常包括主管以及设置于主管的分管，分管与主管相通，以实现相应的功能，类似于三通或多通管。

2、现有技术中多腔管的分管角度无法调节，仅依靠材料本身的弯曲特性使分管与主管具有一定的夹角，由于分管相对于主管的夹角无法调节，在使用过程中操作十分不方便，并且，分管与主管接触的部分容易产生应力集中，导致多腔管损坏。

3、因此，现有技术中的多腔管存在角度无法调节的技术问题。

技术实现思路

1、本发明提供的一种弯曲幅度可调节的多腔管以及生产工艺，解决了现有技术中的多腔管角度无法调节的技术问题。

2、解决上述技术问题采用的一些实施方案包括：

3、第一方面，一种弯曲幅度可调节的多腔管，包括主管；

4、分管，所述分管设置于所述主管的其中一端，所述分管有至少有两根，至少两根所述分管均与所述主管相通；

5、和弯曲角度调节器，所述主管和所有所述分管均卡接于所述弯曲角度调节器；

6、所述弯曲角度调节器包括座体，所述座体滑动连接有滑座，所述滑座有多个，所述主管卡接于其中一个所述滑座，所述分管分别卡接于其余所述滑座；

7、所述弯曲角度调节器还包括调节所述滑座相对于所述座体位置的角度调节机构。

8、作为优选，所述座体设置有滑道，所述滑道呈圆环形，所述滑座滑动连接于所述滑道。

9、作为优选，所述座体包括中心块和设置于所述中心块外的环体，所述中心块与所述环体之间形成所述滑道，所述中心块与所述环体之间设置有连接块，所述中心块与所述连接块为一体式结构，所述连接块与所述环体为一体式结构。

10、作为优选，所述角度调节机构包括设置于中心块的定位盘，所述角度调节机构还包括设置于所滑座的锁舌，所述定位盘设置有定位槽，所述定位槽沿所述定位盘的圆周方向均匀设置，所述锁舌与不同的所述定位槽配合将所述滑座锁紧于不同的位置。

11、作为优选，所述锁舌与所述滑座之间设置有推动所述锁舌与所述定位槽配合的弹性件。

12、作为优选，所述锁舌设置有导向杆，所述滑座设置有与所述导向杆配合的导向孔，所述弹性件为弹簧，所述弹簧套设于所述导向杆，所述弹簧的一端与所述锁舌接触，所述弹簧的另一端与所述滑座接触。

13、作为优选，所述滑座包括卡接部和与所述滑道配合的滑动部，所述导向孔设置于所述滑动部，并且，所述滑动部凸出所述座体，所述座体位于所述卡接部与所述锁舌之间。

14、作为优选，所述卡接部包括第一卡臂和第二卡臂，所述第一卡臂和所述第二卡臂均与所述滑动部为一体式结构。

15、作为优选，所述第一卡臂和所述第二卡臂均设置有卡槽，位于所述第一卡臂的卡槽与位于所述第二卡臂的卡槽配合形成卡接腔。

16、第二方面，一种生产第一方面所述的弯曲幅度可调节的多腔管的生产工艺，包括如下步骤：

17、制造熔体，将制成多腔管的原料加热至融化状态制得熔体；

18、入模，将制得的熔体推入模具的流道内；

19、制得管坯，利用挤出模制得所述管坯；

20、气胀成型，向所述管坯内注入气体使所述管坯成型；

21、制得多腔管，将气胀成型后的管坯冷却制成所述多腔管；

22、制得座体和滑座，采用注塑法制得座体和滑座；

23、制得弹簧；

24、装配角度调节器，将所述滑座安装于所述座体，再将弹簧安装于所述锁舌，最后将安装有弹簧的所述锁舌安装于所述滑座，制得所述角度调节器；

25、成品装配，将制得的多腔管装配至角度调节器完成弯曲幅度可调节的多腔管的加工。

26、相对于现有技术，本发明具有如下优点：

27、通过设置弯曲角度调节器，弯曲角度调节器包括滑座，主管和分管分别卡接于不同的滑座，滑座在座体上的位置由角度调节机构确定，需要调节分管或主管的角度时，可以方便地通过滑座调节主管或分管的位置，当滑座在座体上的不同位置时，主管或分管之间具有不同的夹角，从而使得多腔管的弯曲角度可以调节，主管与分管接触处不易产生应力集中，使得多腔管不易损坏。

28、同时，由于多腔管的角度可以调节，从而使得多腔管在使用过程中更加方便，可以适应不同的使用需求，优化了多腔管的使用性能。

29、通过采用气胀成型法成型多腔管，多腔管成型效率高且成型精度低，并且，由于采用气胀成型，多腔管内不会残留杂物，提高了多腔管的质量，同时，提高了多腔管的生产效率。

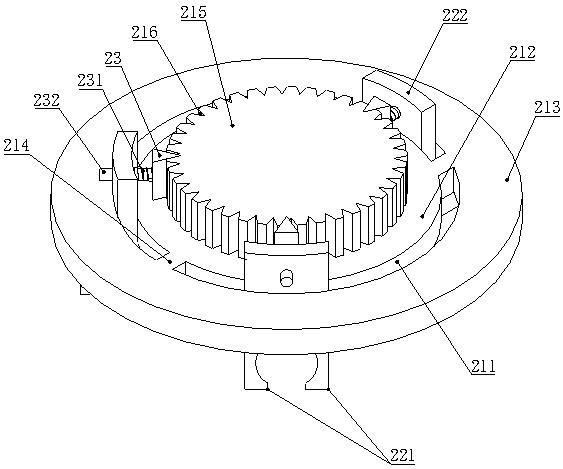

1.一种弯曲幅度可调节的多腔管，其特征在于：包括主管（1）；分管（11），所述分管（11）设置于所述主管（1）的其中一端，所述分管（11）有至少有两根，至少两根所述分管（11）均与所述主管（1）相通；和弯曲角度调节器（2），所述主管（1）和所有所述分管（11）均卡接于所述弯曲角度调节器（2）；所述弯曲角度调节器（2）包括座体（21），所述座体（21）滑动连接有滑座（22），所述滑座（22）有多个，所述主管（1）卡接于其中一个所述滑座（22），所述分管（11）分别卡接于其余所述滑座（22）；所述弯曲角度调节器（2）还包括调节所述滑座（22）相对于所述座体（21）位置的角度调节机构。

2.根据权利要求1所述的弯曲幅度可调节的多腔管，其特征在于：所述座体（21）设置有滑道（211），所述滑道（211）呈圆环形，所述滑座（22）滑动连接于所述滑道（211）。

3.根据权利要求2所述的弯曲幅度可调节的多腔管，其特征在于：所述座体（21）包括中心块（212）和设置于所述中心块（212）外的环体（213），所述中心块（212）与所述环体（213）之间形成所述滑道（211），所述中心块（212）与所述环体（213）之间设置有连接块（214），所述中心块（212）与所述连接块（214）为一体式结构，所述连接块（214）与所述环体（213）为一体式结构。

4.根据权利要求3所述的弯曲幅度可调节的多腔管，其特征在于：所述角度调节机构包括设置于中心块（212）的定位盘（215），所述角度调节机构还包括设置于所滑座（22）的锁舌（23），所述定位盘（215）设置有定位槽（216），所述定位槽（216）沿所述定位盘（215）的圆周方向均匀设置，所述锁舌（23）与不同的所述定位槽（216）配合将所述滑座（22）锁紧于不同的位置。

5.根据权利要求4所述的弯曲幅度可调节的多腔管，其特征在于：所述锁舌（23）与所述滑座（22）之间设置有推动所述锁舌（23）与所述定位槽（216）配合的弹性件（231）。

6.根据权利要求5所述的弯曲幅度可调节的多腔管，其特征在于：所述锁舌（23）设置有导向杆（232），所述滑座（22）设置有与所述导向杆（232）配合的导向孔，所述弹性件（231）为弹簧，所述弹簧套设于所述导向杆（232），所述弹簧的一端与所述锁舌（23）接触，所述弹簧的另一端与所述滑座（22）接触。

7.根据权利要求6所述的弯曲幅度可调节的多腔管，其特征在于：所述滑座（22）包括卡接部（221）和与所述滑道（211）配合的滑动部（222），所述导向孔设置于所述滑动部（222），并且，所述滑动部（222）凸出所述座体（21），所述座体（21）位于所述卡接部（221）与所述锁舌（23）之间。

8.根据权利要求7所述的弯曲幅度可调节的多腔管，其特征在于：所述卡接部（221）包括第一卡臂（223）和第二卡臂（224），所述第一卡臂（223）和所述第二卡臂（224）均与所述滑动部（222）为一体式结构。

9.根据权利要求8所述的弯曲幅度可调节的多腔管，其特征在于：所述第一卡臂（223）和所述第二卡臂（224）均设置有卡槽（225），位于所述第一卡臂（223）的卡槽（225）与位于所述第二卡臂（224）的卡槽（225）配合形成卡接腔。

10.一种生产权利要求9所述的弯曲幅度可调节的多腔管的生产工艺，其特征在于，包括如下步骤：制造熔体，将制成多腔管的原料加热至融化状态制得熔体；入模，将制得的熔体推入模具的流道内；制得管坯，利用挤出模制得所述管坯；气胀成型，向所述管坯内注入气体使所述管坯成型；制得多腔管，将气胀成型后的管坯冷却制成所述多腔管；制得座体（21）和滑座（22），采用注塑法制得座体（21）和滑座（22）；制得弹簧； 装配角度调节器，将所述滑座（22）安装于所述座体（21），再将弹簧安装于所述锁舌（23），最后将安装有弹簧的所述锁舌（23）安装于所述滑座（22），制得所述角度调节器；成品装配，将制得的多腔管装配至角度调节器完成弯曲幅度可调节的多腔管的加工。
