一体式一次性微型真空负压护创装置及使用方法与流程

本发明涉及医疗器械，具体是一体式一次性微型真空负压护创装置及使用方法。

背景技术：

1、负压创面治疗是目前临床加速创面愈合、控制创面感染、促进肉芽组织生长的主流微创治疗技术，广泛应用于外科术后切口、创伤创面、压疮、糖尿病足溃疡、植皮供皮区等各类急慢性创面的修复护理。传统负压护创设备多为大型台式负压主机、外置储液罐、分体式管路敷料结构，设备体积大、重量重、搬运不便，患者需卧床绑定治疗，活动严重受限，仅适用于院内重症创面，无法满足门诊换药、居家康复、基层医疗、户外创面护理等轻量化、便携化、普及化的使用场景。

2、上述装置目前在实际使用过程中，创面愈合过程中持续产生的血凝块、脱落坏死组织碎屑、粘稠脓性渗出物等复杂杂质，无法实现分层分级有效拦截，大颗粒杂质易直接进入引流管路，细小粘稠杂质极易粘附、堆积在滤膜微孔、管路内壁及负压腔体内部，长期累积极易造成引流通路堵塞、负压腔体通气不畅，直接导致引流失效、负压衰减，管路及滤网附着的干结杂质无法自行清除，且堵塞后只能整体更换装置，治疗连续性差、护理成本高。

技术实现思路

1、本发明的目的在于提供一体式一次性微型真空负压护创装置及使用方法，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一体式一次性微型真空负压护创装置及使用方法，包括：

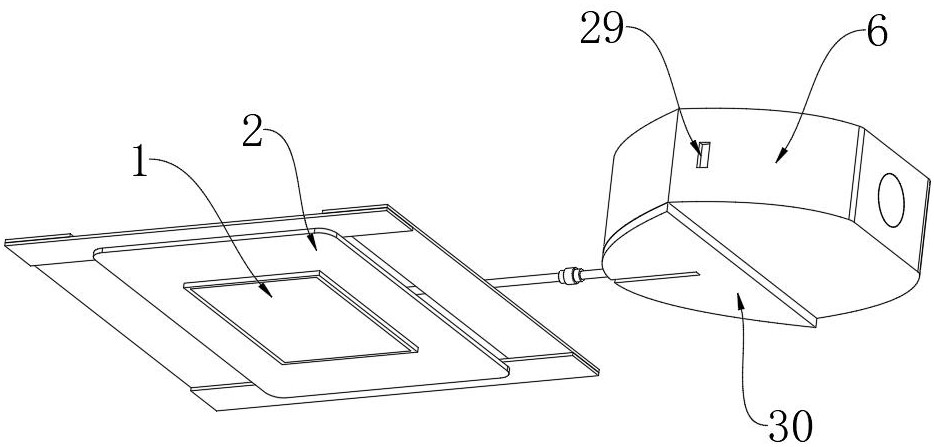

4、敷料块，所述敷料块的顶面设置有粘连贴；

5、连接件，所述连接件固定安装在所述粘连贴的顶面；

6、第一输送管，所述第一输送管固定安装在所述连接件的一端；

7、管路连接头，管路连接头设置在所述第一输送管的一端；

8、外壳，所述外壳设置在所述敷料块的一侧；

9、真空负压主机，所述真空负压主机设置在所述外壳的内部；

10、显示屏，所述显示屏设置在所述外壳的顶面；

11、废液存储盒，所述废液存储盒设置在所述外壳的底面；

12、第二输送管，所述第二输送管设置在所述废液存储盒的底面，所述第二输送管与管路连接头固定套设在一起；

13、防堵自清洁部件，所述防堵自清洁部件设置在所述敷料块的顶面；用于防止管路堵塞和自清洁。

14、优选地，所述防堵自清洁部件包括：

15、凹槽，所述凹槽开设在所述敷料块的顶面；

16、蜂窝拦截滤网，所述蜂窝拦截滤网设置在所述凹槽的内部；

17、复合滤膜，所述复合滤膜设置在所述第二输送管的内部；

18、脉冲控制模块，所述脉冲控制模块设置在所述真空负压主机的顶面；

19、微型快速泄压阀，所述微型快速泄压阀设置在所述真空负压主机的一端。

20、优选地，所述外壳的一侧设置有连接管，所述废液存储盒的一侧开设有连接孔，所述连接孔的内部设置有连通管，所述连接管的外圆壁面固定安装有两个卡块，所述连接孔的内圆壁面开设有卡槽，所述连通管的外部设置有单向阀。

21、优选地，所述连接孔的内部设置有密封环。

22、优选地，所述外壳的一侧设置有姿态倾倒传感器，所述外壳的一侧设置有声音播报模块；所述外壳的内部设置有处理模块，所述处理模块与姿态倾倒传感器和声音播报模块电性连接。

23、优选地，所述敷料块的外部设置有缓冲密封层。

24、优选地，所述粘连贴的顶面固定粘连有若干个密封贴。

25、优选地，所述外壳的一侧设置有充电口。

26、优选地，所述外壳的底面固定安装有保护块。

27、一体式一次性微型真空负压护创装置的使用方法，适用于上述任一项所述的一体式一次性微型真空负压护创装置，具体步骤如下：

28、步骤一：术前准备阶段，对创面常规清创消毒，选用适配规格的敷料块；利用缓冲密封层贴合创面凹凸皮肤与褶皱部位，通过粘连贴完成整体贴合固定，再借助若干密封贴对贴合缝隙、管路周边及边缘薄弱处二次密封补强，使敷料块与创面之间形成密闭的负压治疗腔室；

29、步骤二：设备装配阶段，将第一输送管通过连接件对接固定在粘连贴顶面，导通敷料块内部引流通道；通过管路连接头实现第一输送管与第二输送管套接连通；将连接管外侧卡块旋转卡入卡槽，完成外壳与废液存储盒快速装配，同时通过连接孔内部的密封环封堵对接间隙，保障管路装配处密闭无漏气；

30、步骤三：开机治疗阶段，通过外壳的充电口为设备供电，启动真空负压主机，抽取密闭腔室空气形成稳定治疗负压；利用外壳底部的保护块防护第二输送管，避免管路折弯、磕碰损坏，同时通过显示屏实时查看负压参数与设备运行状态，保障治疗稳定开展；

31、步骤四：梯度过滤与自清洁使用阶段，引流废液中的大颗粒杂质经凹槽内部的蜂窝拦截滤网完成初级截留，细小粘稠杂质经由第二输送管内部的复合滤膜二次精细过滤，实现分级防堵；治疗间歇阶段，脉冲控制模块定时输出脉冲信号，联动微型快速泄压阀快速启闭泄压，在管路内形成震荡气流，自动冲刷清洁滤网与管路内壁附着物，实现免拆卸自清洁防堵；

32、步骤五：防返流密闭防护使用阶段，治疗全程连通管外部的单向阀保持单向导通状态，仅允许废液与气流单向流入废液存储盒，有效规避设备倾斜、患者体位变动引发的废液返流问题；配合密封环持续密封管路对接位置，杜绝负压泄漏与废液渗漏，维持负压引流环境稳定密闭；

33、步骤六：智能姿态预警使用阶段，设备运行时，姿态倾倒传感器实时采集装置姿态与倾斜数据并传输至处理模块；当检测到设备大幅倾斜、偏移或倒置等异常工况时，处理模块即刻联动声音播报模块发出语音预警，提醒使用者及时调整设备姿态，规避倾倒引发的引流异常、负压失效等问题；

34、步骤七：耗材更换操作阶段，废液存储盒废液饱和后，正向扭动废液存储盒，使卡块脱离卡槽，快速拆分更换废液存储耗材；更换后旋转复位废液存储盒，使卡块重新卡合定位，管路恢复密封导通，设备可不间断持续开展负压治疗；

35、步骤八：术后收尾阶段，治疗完成后关闭真空负压主机，解除设备负压状态；拆分各管路连接结构，轻柔剥离粘连贴与密封贴并取下敷料块，清理创面；规范收纳可复用部件、处置一次性耗材，完成整套负压护创操作。

36、与现有技术相比，本发明的有益效果是：

37、1、通过设置蜂窝拦截滤网，凹槽内部嵌装固定蜂窝拦截滤网，创面引流的废液及杂质首先经过蜂窝拦截滤网完成初级大颗粒拦截，可有效截留血凝块、大块坏死组织及粗大脓性杂质，避免大体积杂质直接进入后端管路造成通道堵塞，第二输送管内部装配复合滤膜，可对经过初级过滤的细小脓性碎屑、蛋白粘稠杂质进行二次精细拦截，实现引流液梯度分级过滤，大幅提升过滤精度，杜绝细微杂质粘附堆积造成的管路及腔体堵塞问题，装置常规工作状态下脉冲控制模块控制设备维持恒定治疗负压，保障创面正常引流修复；装置间歇工作阶段，脉冲控制模块定时输出高频低压脉冲控制信号，联动触发微型快速泄压阀快速启闭泄压，使管路内部形成周期性负压震荡气流，通过气流反复冲刷作用，将蜂窝拦截滤网表面、复合滤膜微孔以及管路内壁附着的干结杂质、粘稠附着物震荡剥离并随引流液带出，实现整套引流通道免拆卸自清洁作业，避免引流失效、负压衰减，且管路及滤网附着的干结杂质自行清除，提高治疗连续性，降低护理成本。

38、2、通过设置卡块，废液存储盒装配连通管，使连接管与连通管精准对位导通，实现真空负压主机与废液存储盒之间的负压气流贯通传输，装配过程中，通过旋转对位方式使卡块旋入卡槽内部实现精准卡合定位，完成连接管与连接孔的快速限位装配，保证管路对接位置结构稳固、无偏移松动，当需要拆卸废液存储盒时，只需正向扭动废液存储盒，使卡块沿卡槽槽体扭动滑移至脱离位置，即可解除卡合限位，快速完成废液存储盒的拆分取下，拆装操作简单高效，内部设置密封环，可对管路对接间隙进行全域密封封堵，杜绝负压漏气及废液渗漏问题，连通管外部设置单向阀，可形成单向导通的引流结构，仅允许气流与废液单向流入废液存储盒内部，彻底阻断废液回流、气流倒灌现象，配合整体负压引流结构维持设备内部压力稳定，保障引流作业持续可靠进行。
