一种波形弹簧阻尼压力传感器的制作方法
本技术涉及压力传感器,尤其涉及一种波形弹簧阻尼压力传感器。
背景技术:
1、高精度的压力测量在工业自动化、科学实验、医疗诊断等领域至关重要。然而,实际测量环境往往存在各种高频、微幅的压力干扰,例如管道流体的湍流脉动、机械设备的振动、生物体征中的高频谐波等。这些干扰信号会与待测的稳态或缓变压力信号叠加,一并被高灵敏度的压力传感器(如压阻式、应变式、压电式传感器)所感知。
2、目前行业普遍采用“先传感,后滤波”的被动处理模式:首先由传感器输出包含噪声的原始电信号,然后通过后级的模拟或数字电子滤波器(如低通滤波器)来抑制高频成分。然而,高频噪声已进入敏感的电信号链,极易受到电磁干扰的二次污染,信噪比在滤波前已然降低;电子滤波器,特别是为了达到良好滤波效果而设计的高阶滤波器,会不可避免地对有用信号产生相位滞后,影响实时控制系统(如主动悬架、机器人力控)的性能与稳定性;需要额外的滤波电路设计与调试,增加了系统的体积、功耗、成本及故障点。
3、因此,有必要提供一种波形弹簧阻尼压力传感器解决上述技术问题。
技术实现思路
1、针对上述情况,为克服现有技术缺陷,本实用新型提供了一种波形弹簧阻尼压力传感器能够输出平稳、抗干扰的压力信号。
2、为实现上述目的,本实用新型采用的技术方案如下:

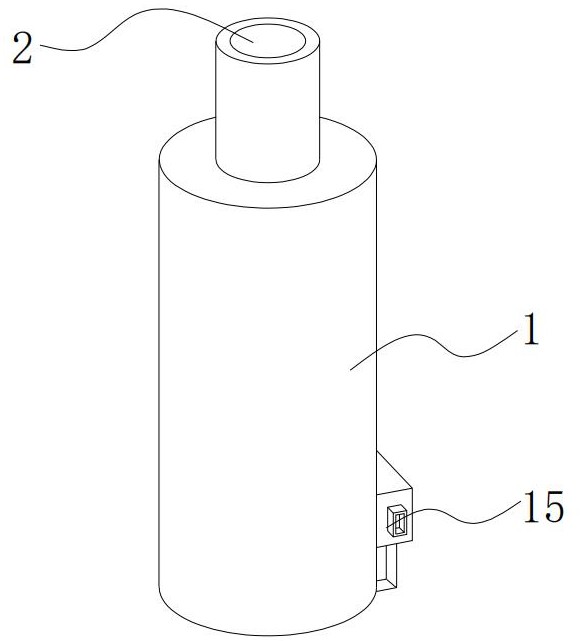

3、波形弹簧阻尼压力传感器,包括:外壳,其内部依次形成压力输入腔、压力转换腔、阻尼滤波腔和尾腔。压力输入腔与压力转换腔之间通过隔离膜片密封隔开。压力转换腔内设有压力位移转移组件,其包括波形弹簧、传力盖和传力杆,用于将压力转换为位移。压力转换腔与阻尼滤波腔之间设有带滑动密封的密封盖。
4、阻尼滤波腔内设有阻尼滤波组件,包括一个由多孔材料(如烧结金属)制成的活塞以及填充在阻尼滤波腔和尾腔内的粘性阻尼物质(如硅脂、磁流变液)。活塞与传力杆连接。当活塞受驱动运动时,粘性阻尼物质被挤压并流经活塞自身的微孔结构。快速运动(对应高频干扰)将遭遇极大的粘性阻力而被抑制,慢速运动(对应真实压力变化)则几乎无阻碍地通过,从而实现机械滤波。
5、检测组件包括固定设置的线圈骨架、检测线圈以及随活塞移动的铁芯,构成一个位移传感器(如lvdt),用于检测滤波后的活塞位移。信号处理单元设置于外壳外部,用于处理位移信号并输出最终的压力值。
6、进一步地,可在阻尼滤波腔外部设置磁场调节线圈,当阻尼物质采用磁流变液时,可通过改变磁场强度来实时调节滤波特性。
7、与现有技术相比,本实用新型具有以下有益效果:
8、(1)本实用新型高频压力噪声在机械位移阶段即被粘性阻尼滤除,不会进入后续电信号链,从根本上避免了电磁干扰,提高了信噪比;
9、(2)本实用新型机械滤波不引入电子滤波器固有的相位延迟,有利于需要快速、精确反馈的控制系统;
10、(3)本实用新型无需复杂的外置电子滤波电路,减少了系统部件、体积和潜在故障点,核心功能由耐用的机械结构实现,环境适应性更强;
11、(4)本实用新型通过采用磁流变液并配合外部磁场,可实现滤波特性的电控调节,适应不同工况。
1.一种波形弹簧阻尼压力传感器,其特征在于,包括:
2.根据权利要求1所述的一种波形弹簧阻尼压力传感器,其特征在于,所述粘性阻尼物质为硅基阻尼脂或者磁流变液。
3.根据权利要求2所述的一种波形弹簧阻尼压力传感器,其特征在于,还包括磁场调节组件(16),所述磁场调节组件(16)包括缠绕于所述阻尼滤波腔(4)外部的调节线圈(18)。
4.根据权利要求3所述的一种波形弹簧阻尼压力传感器,其特征在于,所述调节线圈(18)外部包覆有绝缘的保护层(17)。
5.根据权利要求1所述的一种波形弹簧阻尼压力传感器,其特征在于,所述波形弹簧(7)在安装时被预压缩。
6.根据权利要求1所述的一种波形弹簧阻尼压力传感器,其特征在于,所述密封盖(8)与传力杆(9)之间通过o型圈实现滑动密封。
7.根据权利要求1所述的一种波形弹簧阻尼压力传感器,其特征在于,所述活塞(10)由烧结金属材料制成。
8.根据权利要求1-7中任一项所述的一种波形弹簧阻尼压力传感器,其特征在于,所述尾腔(5)上预留有供所述导线穿过的中心孔,该中心孔处进行密封处理。
