一种用于PCB的缺陷检测装置的制作方法

本技术涉及缺陷检测，具体涉及一种用于pcb的缺陷检测装置。

背景技术：

1、pcb即印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，也是电子元器件电气连接的载体，由于它是构成电子电路使用的板子，所以被称为“印制”电路板。

2、在pcb板的生产过程中，需要使用检测装置对其可能出现的漏件、缺焊等问题进行准确、高效的检测，以确保其符合设计规格、性能要求和质量标准。近年来，基于视觉的目标检测算法发展迅速，为pcb的缺陷检测提供了新方法，并已经取得了极好的效果。然而，现有的设备难以对pcb板进行精准导向，导致流水线作业时pcb板无法自动地精准移至拍摄装置下方，这严重影响了视觉方案的检测效果和工作效率。

技术实现思路

1、本实用新型的目的在于提供一种用于pcb的缺陷检测装置，以克服现有技术中存在的问题，本实用新型能够显著提高pcb板缺陷检测的精准度及工作效率。

2、为达到上述目的，本实用新型所采用的技术方案如下：

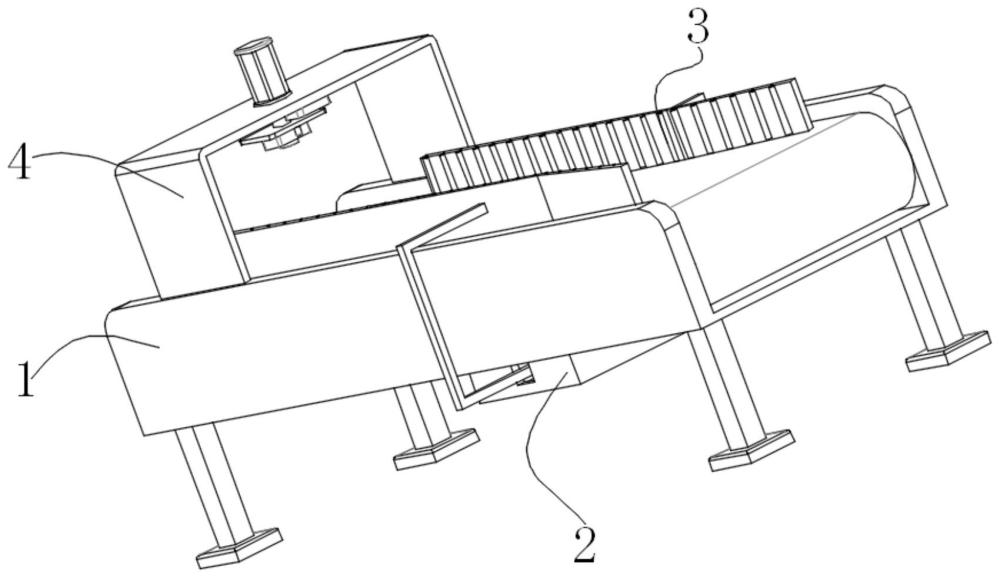

3、本实用新型提供了一种用于pcb的缺陷检测装置，包括：

4、输送带本体；

5、调节机构，设于所述输送带主体的底部表面；

6、两个导向组件，对称设于所述调节机构的顶部，且分别与调节机构连接；

7、检测机构，包括设于所述输送带本体顶部表面的支撑架，支撑架的顶部设置有气缸，所述气缸的输出端贯穿所述支撑架，气缸的输出端设置有检测相机；

8、在一些实施例中，所述调节机构包括：

9、安装套，设于所述输送带主体的底部表面；

10、导向杆，设于所述安装套的内侧；

11、交流电机，设于所述安装套的后部表面；

12、双向丝杆，可转动的设于所述安装套的内侧，所述双向丝杆的后端设于所述交流电机的输出端上；

13、两个让位孔，分别开设于所述安装套的前后表面；

14、两个移动板，可滑动的设于所述导向杆和所述双向丝杆的外侧之间；

15、两个连接杆，分别设于两个所述移动板靠近所述让位孔的一侧，两个所述导向组件分别与两个所述连接杆连接；

16、在一些实施例中，所述移动板的内侧与所述双向丝杆的外侧螺纹连接；

17、在一些实施例中，所述连接杆为u形；

18、在一些实施例中，所述连接杆位于所述让位孔的内侧；

19、在一些实施例中，所述导向组件包括：

20、导向板，设于所述连接杆远离所述安装套的一端；

21、若干数量的让位槽，呈均匀分布的开设于所述导向板的内侧；

22、若干数量的转动槽，两两为一组分别呈对称开设于若干数量的所述让位槽的内侧；

23、若干数量的滚动件，分别可转动的设于若干数量的所述让位槽的内侧；

24、在一些实施例中，所述滚动件包括：

25、连接轴，可转动的设于一组所述转动槽的内侧之间，所述连接轴与所述转动槽的尺寸相匹配；

26、导向辊，设于所述连接轴的外侧，所述导向辊的外侧与所述让位槽的内侧接触；

27、在一些实施例中，所述检测机构，还包括：

28、支撑板，设于所述气缸的输出端，所述检测相机设于所述支撑板的底部表面；

29、感应传感器，设于所述支撑板的底部表面；

30、通信模组，设于所述支撑架的内侧；

31、在一些实施例中，所述感应传感器位于所述检测相机的一侧；

32、在一些实施例中，所述感应传感器和所述通信模组均与所述检测相机电信连接。

33、上述技术方案具有如下优势或者有益效果：本实用新型提供了一种用于pcb的缺陷检测装置，通过导向组件能够通过导向板对pcb板进行导向，从而使得pcb板能够准确的位于检测机构的下方，同时，在导向组件的滚动件的作用下，能够有效防止了导向板对pcb板造成过度磨损，并且，在调节机构的作用下，可调节两个导向组件之间的间距，使该检测装置能够适应不同规格的pcb板导向需求，显著提高了pcb板缺陷检测的精准度及工作效率。

1.一种用于pcb的缺陷检测装置，其特征在于，包括：

2.根据权利要求1所述的一种用于pcb的缺陷检测装置，其特征在于，所述调节机构（2）包括：

3.根据权利要求2所述的一种用于pcb的缺陷检测装置，其特征在于，所述移动板（26）的内侧与所述双向丝杆（24）的外侧螺纹连接。

4.根据权利要求2所述的一种用于pcb的缺陷检测装置，其特征在于，所述连接杆（27）为u形。

5.根据权利要求2所述的一种用于pcb的缺陷检测装置，其特征在于，所述连接杆（27）位于所述让位孔（25）的内侧。

6.根据权利要求2所述的一种用于pcb的缺陷检测装置，其特征在于，所述导向组件（3）包括：

7.根据权利要求6所述的一种用于pcb的缺陷检测装置，其特征在于，所述滚动件（34）包括：

8.根据权利要求1所述的一种用于pcb的缺陷检测装置，其特征在于，所述检测机构（4），还包括：

9.根据权利要求8所述的一种用于pcb的缺陷检测装置，其特征在于，所述感应传感器（45）位于所述检测相机（44）的一侧。

10.根据权利要求8所述的一种用于pcb的缺陷检测装置，其特征在于，所述感应传感器（45）和所述通信模组（46）均与所述检测相机（44）电信连接。
