一种尾气处理装置排放口的防护结构的制作方法

本技术涉及排放口防护，具体是一种尾气处理装置排放口的防护结构。

背景技术：

1、外延的尾气处理装置是与外延生长炉相配套的辅助设备，是用于处理外延炉在外延生长中排出的尾气。首先，对反应腔有一定的负压，使尾气顺利进入到尾气处理装置中；第二，尾气进入处理器以后与自来水进行充分的接触反应和吸收，使尽可能多的有害气体参与处理，仅留下n2或h2经排放口排入大气中。由于尾气排放口直接裸露在大气中，风吹雨打都会影响尾气处理装置的正常工作，所以，需要一种尾气处理装置排放口的防护结构。

2、但是，现有的大多数排放口防护结构在使用时只能起到防雨的作用，起不到防风的作用，且严重影响机台的负压，给安全生产带来诸多隐患，因此，针对上述问题提出一种尾气处理装置排放口的防护结构。

技术实现思路

1、为了弥补现有技术的不足，解决了现有的大多数排放口防护结构在使用时只能起到防雨的作用，起不到防风的作用，且严重影响机台的负压，给安全生产带来诸多隐患的问题，本实用新型提出一种尾气处理装置排放口的防护结构。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种尾气处理装置排放口的防护结构，包括防护壳，所述防护壳内部贯穿固定有通气管，所述防护壳内部上表面延伸至防护壳外部；

3、所述防护壳内部设置有设置有防护箱，所述防护箱套设在通气管外表面上方，所述通气管顶部延伸至防护箱内部，所述防护壳外表面套设有防护罩，所述防护罩内部下表面延伸至防护罩外部，所述防护罩与防护壳通过安装组件安装；

4、所述通气管内部上方左右两侧均开设有通气孔三，所述通气孔三内部与防护箱内部相通，所述防护箱内部左右两侧均开设有通气孔二，所述通气孔二内部与防护壳内部相通，所述防护壳内部左右两侧均开设有通气孔一，所述通气孔一内部与防护罩内部相通。

5、优选的，所述安装组件包括两个分别开设在防护罩内部上表面且贯穿式的安装槽，所述防护壳顶部左右两侧均固定连接有安装板，所述安装板插接在安装槽内部。

6、优选的，所述安装板内部开设有滑槽，所述滑槽内部下表面延伸至防护壳内部，所述滑槽内部上表面开设有贯穿式的通孔，所述滑槽内部滑动连接有滑块，所述滑块顶部固定连接有连接杆，所述滑块与滑槽之间设置有弹簧，所述连接杆顶端贯穿弹簧与通孔，且固定连接有限位板。

7、优选的，所述限位板底部与安装板顶部和防护罩顶部相贴合，所述限位板与安装板形成十字型，所述弹簧顶端与底端分别与滑槽内部上表面和滑块顶部相贴合。

8、优选的，所述防护壳内部左右两侧的下方均开设有插孔，所述防护箱左右两侧的下方均固定连接有内螺纹套筒，所述内螺纹套筒内部螺纹连接有螺纹插杆，所述螺纹插杆一端插接在插孔内部。

9、优选的，所述防护箱内部左右两侧均固定连接有导向板，所述导向板顶部设置成弧形状，所述导向板一侧与进气管外表面相贴合。

10、优选的，所述防护罩内部上表面与防护壳顶部相贴合，所述防护箱内部上表面与通气管顶端相贴合。

11、优选的，所述防护罩顶部中心处固定连接有把手，所述把手设置成u型。

12、本实用新型的有益之处在于：

13、1.本实用新型经过层层缓冲和分散，能够有效降低尾气排放时的风速和冲击力，起到良好的防风作用，同时，这种多层结构设计也不会影响机台的负压，保证了尾气处理装置的正常运行，所以本防护结构采用多层保护，层层相对封闭，但错位开口排气的方式可以对雨水台风等恶劣天气下的生产进行防护。

14、2.本实用新型通过限位板与安装板形成的十字型结构能够进一步增强连接的稳固性，防止防护罩在受到外力作用时发生偏移或晃动，同时，弹簧的弹力能够保证限位板始终紧密地贴合在安装板和防护罩顶部，即使在设备运行过程中产生振动，也不会影响连接的稳定性，这种设计使得整个防护结构更加可靠，能够适应各种复杂的工作环境。

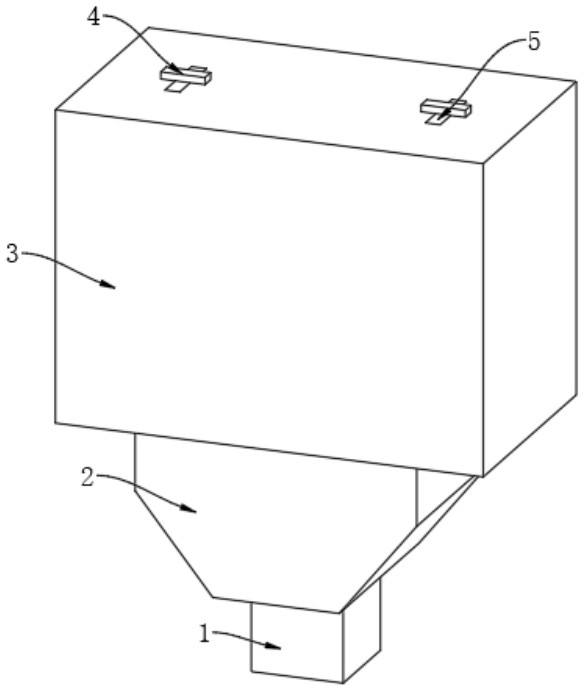

1.一种尾气处理装置排放口的防护结构，包括防护壳（2），所述防护壳（2）内部贯穿固定有通气管（1），所述防护壳（2）内部上表面延伸至防护壳（2）外部；

2.根据权利要求1所述的一种尾气处理装置排放口的防护结构，其特征在于：所述安装组件包括两个分别开设在防护罩（3）内部上表面且贯穿式的安装槽（14），所述防护壳（2）顶部左右两侧均固定连接有安装板（5），所述安装板（5）插接在安装槽（14）内部。

3.根据权利要求2所述的一种尾气处理装置排放口的防护结构，其特征在于：所述安装板（5）内部开设有滑槽（15），所述滑槽（15）内部下表面延伸至防护壳（2）内部，所述滑槽（15）内部上表面开设有贯穿式的通孔（19），所述滑槽（15）内部滑动连接有滑块（16），所述滑块（16）顶部固定连接有连接杆（17），所述滑块（16）与滑槽（15）之间设置有弹簧（18），所述连接杆（17）顶端贯穿弹簧（18）与通孔（19），且固定连接有限位板（4）。

4.根据权利要求3所述的一种尾气处理装置排放口的防护结构，其特征在于：所述限位板（4）底部与安装板（5）顶部和防护罩（3）顶部相贴合，所述限位板（4）与安装板（5）形成十字型，所述弹簧（18）顶端与底端分别与滑槽（15）内部上表面和滑块（16）顶部相贴合。

5.根据权利要求1所述的一种尾气处理装置排放口的防护结构，其特征在于：所述防护壳（2）内部左右两侧的下方均开设有插孔（13），所述防护箱（7）左右两侧的下方均固定连接有内螺纹套筒（10），所述内螺纹套筒（10）内部螺纹连接有螺纹插杆（11），所述螺纹插杆（11）一端插接在插孔（13）内部。

6.根据权利要求1所述的一种尾气处理装置排放口的防护结构，其特征在于：所述防护箱（7）内部左右两侧均固定连接有导向板（12），所述导向板（12）顶部设置成弧形状，所述导向板（12）一侧与进气管外表面相贴合。

7.根据权利要求1所述的一种尾气处理装置排放口的防护结构，其特征在于：所述防护罩（3）内部上表面与防护壳（2）顶部相贴合，所述防护箱（7）内部上表面与通气管（1）顶端相贴合。

8.根据权利要求1所述的一种尾气处理装置排放口的防护结构，其特征在于：所述防护罩（3）顶部中心处固定连接有把手（20），所述把手（20）设置成u型。
