一种风机叶轮和风机的制作方法

本发明涉及风机领域，尤其是空调及数码产品散热风机叶轮。

背景技术：

1、现有笔记本电脑等数码产品中，多采用小型高速轴流风机进行送风或散热。现有风机叶轮通常仅在叶片轴向一侧设置静音环，或不设置静音环，叶片外缘约束不足，易导致叶片振动增大、静音环受力不均甚至断裂，影响风量稳定性和使用寿命。为降低成本及控制转动惯量，叶片多为单一材质且片数受限，难以兼顾叶片刚度、风量/风压提升与动平衡控制，容易出现风量不足、噪声偏大、不平衡量超差等问题。现有技术尚缺乏一种在叶片外缘双侧有效约束，并兼顾叶片强度、质量分配和噪声性能的风机叶轮结构。 技术实现要素：

技术实现思路

1、本发明旨在解决笔记本电脑等数码产品中所采用风机叶轮存在的叶片外缘约束不足、叶片强度与质量分配难以兼顾、风量和风压提升受限以及运行噪声偏大等问题。现有技术中，叶轮多为单一材质叶片，叶片数量受限，且通常仅在叶片轴向一侧设置静音环或不设置静音环，导致叶片在高速运行时容易产生较大振动和叶尖泄漏涡流，不仅影响整机的送风/散热能力，还易造成静音环疲劳断裂和动平衡不良，可靠性较差。

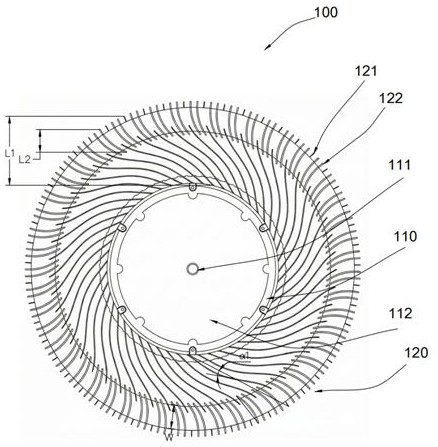

2、为此，本发明提供了一种风机叶轮及包括该风机叶轮的风机。所述风机叶轮包括轮毂以及沿周向间隔设置并自轮毂径向延伸的若干叶片，所述若干叶片包括若干第一叶片和若干第二叶片，其中第一叶片由金属材料制成，第二叶片由塑胶材料制成，且第一叶片的径向长度大于第二叶片的径向长度。

3、优选地，第一叶片与第二叶片沿周向交替布置，至少一个第二叶片设置在相邻两个第一叶片之间，并且第二叶片的数量不小于第一叶片的数量，以在控制转动惯量的前提下增加叶片总数，从而提升风量和风压。本发明的风机叶轮还包括分别设置在叶片轴向两侧的第一静音环和第二静音环，第一静音环和第二静音环均与各叶片的径向外端固定连接，对叶片外缘在轴向两侧进行环向限位和支撑，其中第一静音环设置在叶片的进风侧，第二静音环设置在叶片的出风侧，两静音环在轴向上相对设置并分别与各叶片的外缘连接，形成双面环向支撑结构。第一静音环和/或第二静音环可以与叶片一体成型，也可以通过插接、铆接、焊接或胶接方式固定于叶片径向外端。

4、进一步地，第一叶片和第二叶片的安装角度根据风泵叶轮的流道原理设定，使沿周向相邻的第一叶片与第二叶片之间在径向上形成用于引导气流的导流通道；同时根据叶片的转速和直径设定第一静音环和第二静音环的环向宽度和/或径向位置，以减小叶尖泄漏和叶尖涡流。基于上述风机叶轮，

5、本发明还提供了一种风机，包括机壳、设置于机壳内的驱动电机以及安装在驱动电机输出轴上的风机叶轮，所述风机叶轮为上述任一所述结构的风机叶轮，所述风机优选为安装于笔记本电脑、平板电脑、台式计算机、服务器、游戏机、存储设备中的散热风机。

6、与现有技术相比，本发明至少具有如下有益效果：通过将径向较长的金属第一叶片与径向较短的塑胶第二叶片组合使用，并优选使第二叶片的数量不小于第一叶片的数量，在保证关键受力叶片强度和刚度的同时，利用轻质塑胶叶片增加叶片总数，有利于在不显著增加质量和转动惯量的前提下提升风量和风压，并改善动平衡性能；通过在叶片轴向两侧分别设置第一静音环和第二静音环，对叶片外缘形成双面环向限位和支撑，显著提高叶片外缘约束刚度，减小振动与应力集中，降低静音环断裂风险，并且通过合理设置静音环的环向宽度和径向位置，有效抑制叶尖泄漏和叶尖涡流，降低运行噪声；通过根据风泵叶轮流道原理确定第一叶片和第二叶片的安装角度，使相邻叶片之间形成连续平滑的导流通道，进一步改善气流组织，提高风机送风/散热效率。

1.一种风机叶轮，包括轮毂以及沿周向间隔设置并自所述轮毂径向延伸的若干叶片，其特征在于：

2.如权利要求1所述的风机叶轮，其特征在于，

3.如权利要求2所述的风机叶轮，其特征在于，

4.如权利要求3所述的风机叶轮，其特征在于，

5.如权利要求4所述的风机叶轮，其特征在于，

6.一种风机，其特征在于，包括机壳、设置于所述机壳内的驱动电机以及安装在所述驱动电机输出轴上的风机叶轮，所述风机叶轮为如权利要求1-5中任一项所述的风机叶轮。

7.如权利要求6所述的风机，其特征在于，
