防风摆工业吊扇悬挂平衡调节装置的制作方法

本技术涉及工业吊扇安装设备，尤其涉及防风摆工业吊扇悬挂平衡调节装置。

背景技术：

1、工业吊扇作为大型空间通风降温的重要设备，通过悬挂杆件安装于厂房或仓库的顶部结构梁上，在工业吊扇的实际运行过程中，由于扇叶制造工艺误差、积尘不均或安装水平度存在细微偏差，往往会导致工业吊扇的旋转中心与重心中轴线不重合，这种重心偏移在电机高速旋转驱动下会产生显著的离心力，进而引发工业吊扇整体产生持续性的晃动或摆动现象。

2、现有的工业吊扇悬挂装置多采用简单的刚性连接或固定式的吊挂结构，这种传统结构缺乏有效的重心调节机制与平衡缓冲能力，当工业吊扇因重心偏移而产生晃动时，现有的悬挂装置无法通过调整悬挂点位置或利用力学结构来抵消摆动能量，导致工业吊扇只能在惯性作用下持续进行不规则的晃动，长期的风摆效应不仅会加剧吊杆与顶座之间的摩擦损耗，造成连接部件疲劳松动，还大大增加了工业吊扇坠落的安全隐患，严重影响了工业生产环境的安全性。

3、因此，本实用新型提出防风摆工业吊扇悬挂平衡调节装置，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，工业吊扇悬挂装置存在的结构缺乏有效的重心调节机制导致运行易晃动、悬挂高度调节不便、顶部安装结构对不同尺寸横梁适配性差以及整体连接稳固性不足导致使用可靠性低的问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的防风摆工业吊扇悬挂平衡调节装置。

2、本实用新型提供防风摆工业吊扇悬挂平衡调节装置，包括：风扇、平衡机构以及连接机构，风扇的中部顶端固定连接有吊杆，吊杆的中部螺纹连接有伸缩杆，吊杆的上下两端连接有防尘罩。

3、其中，风扇的顶面固定安装有所述平衡机构，所述平衡机构包括固定盘，所述固定盘的底部通过固定板一与所述风扇的上方固定连接，所述固定盘的内部滑动连接有移动块，所述移动块的内部螺纹连接有螺丝一，所述风扇和所述吊杆连接处的外侧连接有平衡架，所述平衡架的另一端连接有连接杆，所述连接杆的底端固定连接在所述移动块的一侧。

4、并且，所述吊杆的顶端连接有所述连接机构，所述连接机构包括旋转在所述吊杆顶端的调节板，所述吊杆的内部开设有所述螺丝二，所述螺丝二转动连接在固定板二的内部，所述固定板二的顶端贯穿连接有固定架，所述固定板二与所述固定架之间滑动连接有垫片，所述垫片的底面安装有夹持架和螺栓，所述螺栓螺纹旋转在所述夹持架的两端。

5、优选的，所述伸缩杆的外圆周表面设置有外螺纹，所述吊杆的中部开设有与所述伸缩杆相配合的内螺纹孔，通过旋转所述伸缩杆调节所述吊杆的总长度，所述伸缩杆通过拉伸调节能够改变所述风扇的悬挂高度，所述防尘罩用于隔绝灰尘并保护内部结构。

6、优选的，所述固定盘的底部固定连接有固定板一，所述固定板一沿所述固定盘的圆周方向均匀间隔分布，且所述固定板一的底端与所述风扇的壳体通过螺钉固定连接，所述固定板一将所述固定盘连接在所述风扇的上方以增加连接的稳定性。

7、优选的，所述平衡架沿所述吊杆的外圆周呈放射状分布，且所述平衡架均对应连接有所述连接杆和所述移动块，所述平衡架用于平衡所述风扇带来的晃动，所述连接杆用于增加装置转动的灵活性。

8、优选的，所述移动块在所述风扇发生偏转时沿着轨道拉伸，所述移动块的内部开设有沿水平方向贯穿的螺纹孔，所述螺丝一的末端抵紧于所述固定盘的内壁，所述螺丝一起到对所述移动块限位和固定的效果。

9、优选的，所述连接机构用于增加吊扇运行的稳定性，所述调节板与所述螺丝二配合以增加调节的灵活性，所述螺丝二穿过所述调节板并延伸至所述吊杆内部。

10、优选的，所述固定架呈底部旋转相连且顶部张开的状态，所述固定架包括对称设置的夹臂，所述夹臂的底部通过铰接轴转动连接，所述夹臂的顶部呈张开状态，所述固定架的底部套设于所述固定板二的外周。

11、优选的，所述垫片呈曲面状，所述垫片的两侧表面为外凸的曲面状，所述固定架的内侧壁与所述垫片的曲面状表面相抵接，在所述固定板二向上移动推动所述垫片的过程中，所述垫片带动两侧的所述固定架向中间挤压，以实现所述固定架的夹持效果。

12、优选的，所述夹持架和所述螺栓安装于所述垫片的底面，所述夹持架的两端延伸至所述固定架的两侧外部，所述螺栓的末端指向所述固定架的内部空间，所述螺栓用于优化侧面固定的稳定性。

13、本实用新型具有如下有益效果：

14、1、本实用新型，通过在风扇顶部设置平衡机构，利用移动块在固定盘内的滑动配合以及连接杆与平衡架的连接牵引，解决了现有工业吊扇在运行旋转中容易产生重心偏移而导致剧烈晃动的问题，达到了能够灵活调节并平衡风扇重心、有效抑制风扇摆动、提升装置整体运行稳定性和安全性的效果。

15、2、本实用新型，通过吊杆顶端设置的连接机构，利用旋转螺丝驱动固定板带动曲面状垫片向上移动，从而挤压固定架两侧向内闭合夹紧，并配合底部的夹持架与螺栓进行二次加固，解决了现有吊扇顶部安装结构对不同尺寸横梁适配性差且安装过程繁琐的问题，达到了实现快速稳固夹持、提高安装适配灵活性以及保障侧向固定稳定性的效果。

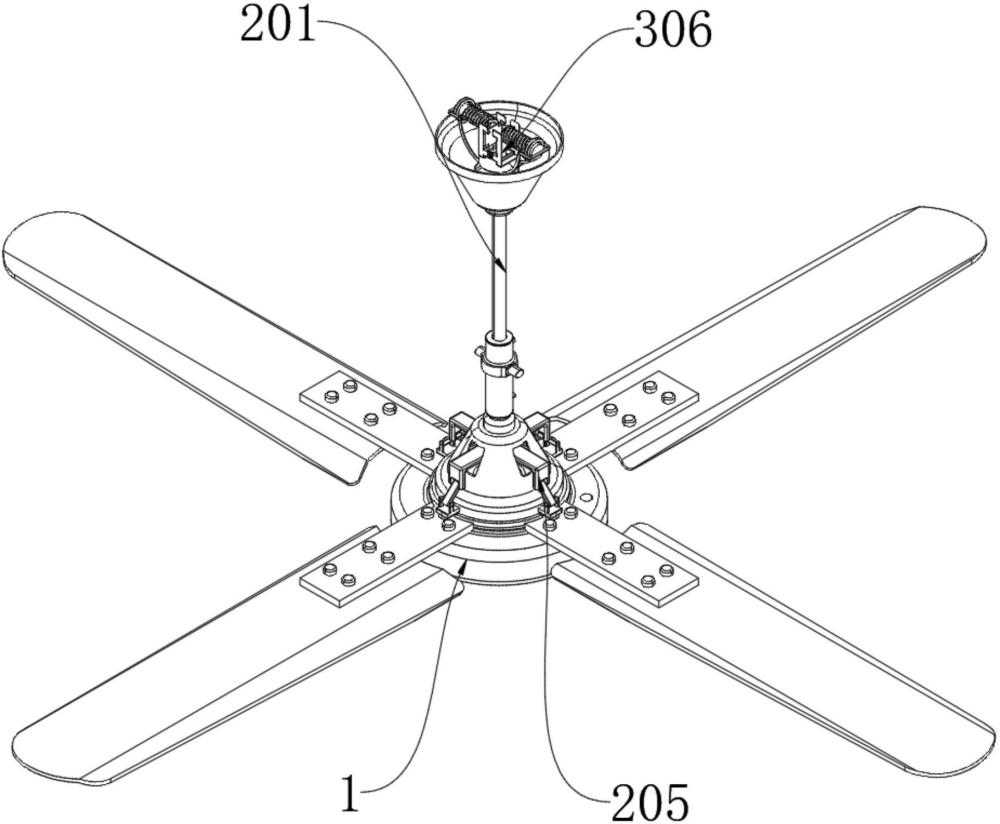

1.防风摆工业吊扇悬挂平衡调节装置，包括：风扇（1）、平衡机构（2）以及连接机构（3），所述风扇（1）的中部顶端固定连接有吊杆（201），所述吊杆（201）的中部螺纹连接有伸缩杆（202），所述吊杆（201）的上下两端连接有防尘罩（203）；

2.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述伸缩杆（202）通过拉伸调节能够改变所述风扇（1）的悬挂高度，所述防尘罩（203）用于隔绝灰尘并保护内部结构。

3.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述固定板一（205）将所述固定盘（204）连接在所述风扇（1）的上方以增加连接的稳定性。

4.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述平衡架（206）用于平衡所述风扇（1）带来的晃动，所述连接杆（207）用于增加装置转动的灵活性。

5.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述移动块（208）在所述风扇（1）发生偏转时沿着轨道拉伸，所述螺丝一（209）起到对所述移动块（208）限位和固定的效果。

6.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述连接机构（3）用于增加吊扇运行的稳定性，所述调节板（301）与所述螺丝二（302）配合以增加调节的灵活性。

7.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述固定架（306）呈底部旋转相连且顶部张开的状态。

8.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述垫片（304）呈曲面状，在所述固定板二（303）向上移动推动所述垫片（304）的过程中，所述垫片（304）带动两侧的所述固定架（306）向中间挤压，以实现所述固定架（306）的夹持效果。

9.根据权利要求1所述的防风摆工业吊扇悬挂平衡调节装置，其特征在于，所述夹持架（305）和所述螺栓（307）安装于所述垫片（304）的底面，所述螺栓（307）用于优化侧面固定的稳定性。
