一种CBHS齿轮泵马达的制作方法

本发明涉及齿轮泵马达，具体为一种cbhs齿轮泵马达。

背景技术：

1、齿轮泵马达作为液压系统核心动力输送元件，广泛应用于工程机械、农业机械、液压机床等设备中，依靠一对啮合齿轮完成油液吸排输送，cbhs系列齿轮泵马达凭借结构紧凑、传动稳定、适配高压工况的优势，成为中小流量液压回路的主流选型。

2、然而齿轮泵马达长期持续作业过程中，齿轮啮合磨损、管路油液回流、内部密封间隙扩大等问题会直接降低液压系统容积效率，加剧振动噪音，缩短整机使用寿命，因此急需一种对可间隙补偿、锁紧可靠、具备自主止逆功能的齿轮泵马达。

技术实现思路

1、针对现有技术的不足，本发明提供了一种cbhs齿轮泵马达，主要为解决齿轮泵马达长期持续作业过程中，齿轮啮合磨损、管路油液回流、内部密封间隙扩大等问题会直接降低液压系统容积效率，加剧振动噪音，缩短整机使用寿命的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种cbhs齿轮泵马达，包括相互连接的前盖壳、泵体以及后盖壳，泵体的两侧分别开设有与泵体内腔连通的进液口和出液口，还包括：

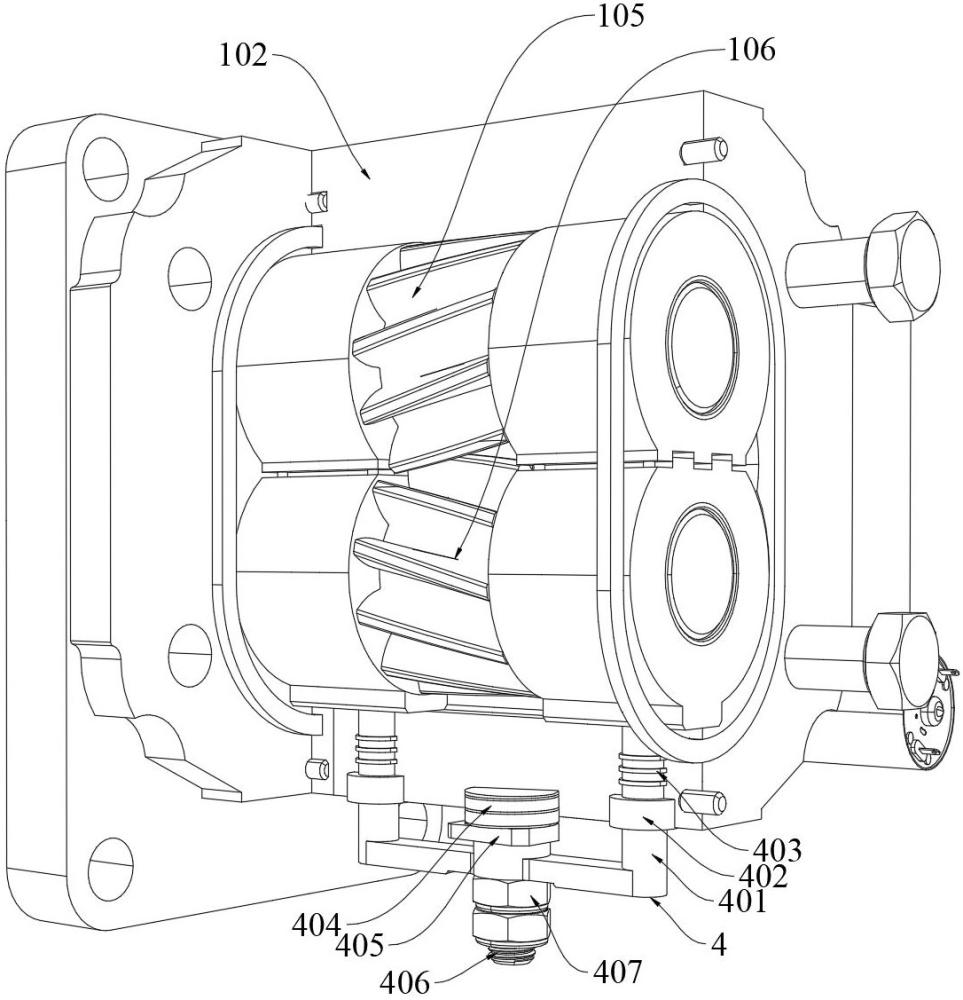

4、相对的两个上轴套和下轴套，均安装在泵体内腔，相对的两个上轴套和下轴套之间分别通过密封轴转动安装有主动斜齿轮和从动斜齿轮，且主动斜齿轮和从动斜齿轮补偿啮合；

5、可调式补偿系统，可调式补偿系统设置在上轴套和下轴套接触位置之间，用于对下轴套所在位置进行密封调整；

6、锁止系统，锁止系统设置在泵体的底部，用于下轴套调整后的位置的锁紧固定；

7、止逆系统，止逆系统安装在泵体的内部并与出液口连通，用于出液口的封堵状态与打开状态之间的切换。

8、作为本发明更进一步方案，可调式补偿系统包括：

9、多个上错位块和多个下错位块，多个上错位块一体成型在上轴套的底端，多个下错位块一体成型在下轴套的顶端，且相邻的两个上错位块和下错位块互相交错密封；

10、释放槽，释放槽设在下轴套与泵体内腔之间，用于下轴套的移动避让。

11、作为本发明更进一步方案，所述上轴套的底端固定连接有多个阵列分布的稳定杆，所述下轴套的顶部开设有与稳定杆相配合的稳定孔。

12、作为本发明更进一步方案，锁止系统包括：

13、销架，销架插设在泵体的底部，销架的顶端开设有下连接端，两个所述下轴套的底端均开设有与下连接端相配合的上连接卡槽，两个所述下轴套的上连接卡槽同向布置；

14、相互配合的螺杆和防松螺母，螺杆通过固定座与泵体的底端相固定；

15、塞板，塞板位于固定座与销架之间，塞板的截面为等腰梯形，固定座和销架的相对面均开设有与塞板相配合的斜面。

16、作为本发明更进一步方案，所述塞板、固定座及销架接触面均设有防滑涂层，所述防松螺母至少为两个。

17、作为本发明更进一步方案，所述泵体的底部与销架之间安装有动密封套，所述销架的外侧设有多个密封圈。

18、作为本发明更进一步方案，所述泵体的两端均开设有环槽，环槽内装设有密封垫，且密封垫突出于环槽表面。

19、作为本发明更进一步方案，相对的两个上轴套和下轴套之间的间隙与主动斜齿轮和从动斜齿轮相等，用于限制主动斜齿轮和从动斜齿轮的轴向移动，前盖壳和后盖壳分别与上轴套和下轴套的相对端面接触并形成压紧密封。

20、作为本发明更进一步方案，所述止逆系统包括开设在泵体内部的安装球槽，安装球槽内安装有调节球头，调节球头的内部开设有贯穿孔，所述泵体的底端安装有驱动调节球头旋转的减速电机。

21、作为本发明更进一步方案，所述贯穿孔与出液口内径相等，所述调节球头直径大于出液口内径，用于调节球头旋转后封堵出液口。

22、与现有技术相比，本发明提供了一种cbhs齿轮泵马达，具备以下有益效果：

23、1.本发明设置可调式补偿系统，通过交错配合的上错位块和下错位块、释放槽配合稳定杆导向，可竖向调节下轴套位置，精准缩小斜齿轮磨损后的啮合间隙，有效抑制内漏，提升容积效率，降低运行振动与噪音。

24、2.本发明配套锁止系统，梯形塞板配合双防松螺母、防滑涂层实现下轴套调整后的刚性锁紧，避免油压冲击造成轴套窜动，长期稳定维持齿轮最优啮合间隙。

25、3.本发明设有电动止逆系统，减速电机驱动调节球头旋转切换通路或封堵状态，停机时阻断油液回流，保护齿轮不受反向油压冲击，稳定液压回路压力。

26、4.本发明的上错位块、下错位块交错密封搭配多重密封圈、突出式密封垫、动密封套，实现泵体接缝、轴套配合位、锁止机构安装位全位置密封，杜绝各处渗油、漏油。

1.一种cbhs齿轮泵马达，包括相互连接的前盖壳（101）、泵体（102）以及后盖壳（103），泵体（102）的两侧分别开设有与泵体（102）内腔连通的进液口（201）和出液口（202），其特征在于，还包括：

2.根据权利要求1所述的一种cbhs齿轮泵马达，其特征在于，可调式补偿系统（3）包括：

3.根据权利要求2所述的一种cbhs齿轮泵马达，其特征在于，所述上轴套（301）的底端固定连接有多个阵列分布的稳定杆（303），所述下轴套（302）的顶部开设有与稳定杆（303）相配合的稳定孔（304）。

4.根据权利要求1所述的一种cbhs齿轮泵马达，其特征在于，锁止系统（4）包括：

5.根据权利要求4所述的一种cbhs齿轮泵马达，其特征在于，所述塞板（405）、固定座（404）及销架（401）接触面均设有防滑涂层，所述防松螺母（407）至少为两个。

6.根据权利要求4所述的一种cbhs齿轮泵马达，其特征在于，所述泵体（102）的底部与销架（401）之间安装有动密封套（402），所述销架（401）的外侧设有多个密封圈（403）。

7.根据权利要求1所述的一种cbhs齿轮泵马达，其特征在于，所述泵体（102）的两端均开设有环槽，环槽内装设有密封垫（104），且密封垫（104）突出于环槽表面。

8.根据权利要求1所述的一种cbhs齿轮泵马达，其特征在于，相对的两个上轴套（301）和下轴套（302）之间的间隙与主动斜齿轮（105）和从动斜齿轮（106）相等，用于限制主动斜齿轮（105）和从动斜齿轮（106）的轴向移动，前盖壳（101）和后盖壳（103）分别与上轴套（301）和下轴套（302）的相对端面接触并形成压紧密封。

9.根据权利要求1所述的一种cbhs齿轮泵马达，其特征在于，所述止逆系统（5）包括开设在泵体（102）内部的安装球槽（502），安装球槽（502）内安装有调节球头（503），调节球头（503）的内部开设有贯穿孔（504），所述泵体（102）的底端安装有驱动调节球头（503）旋转的减速电机（501）。

10.根据权利要求9所述的一种cbhs齿轮泵马达，其特征在于，所述贯穿孔（504）与出液口（202）内径相等，所述调节球头（503）直径大于出液口（202）内径，用于调节球头（503）旋转后封堵出液口（202）。
