一种电风扇的制作方法

本发明涉及家电领域，公开了一种电风扇。

背景技术：

1、在现有的风扇产品中，部分风扇的网罩上集成有显示屏，用于实时显示风速、模式、定时、室温等信息，提升了用户交互体验。此类显示屏需要通过线缆与风扇主机内部的电路板进行电气连接，以实现供电和数据传输。而在实际使用中，网罩需要定期拆装以进行风扇叶片的清洁或维护，现时网罩与风扇主机的接线方式通常采用插针端子或手工对接线缆，在拆卸时需要先将网罩拆出，再拔除插头，而在安装时需要对准针脚并用力插紧，然后再安装网罩。若网罩拆装时操作不当，容易导致针脚弯折、接触不良或线缆拉扯断裂，影响显示屏的正常使用。因此，亟需一种能够快速对网罩进行电气与结构连接的电风扇。

技术实现思路

1、本发明目的在于提供一种电风扇，以解决现有技术中所存在的一个或多个技术问题，至少提供一种有益的选择或创造条件。

2、根据本发明第一方面实施例的一种电风扇，包括：

3、机壳，一侧设置有第一网罩，另一侧设置有安装口，所述机壳位于所述安装口设置有第一接电块，所述第一接电块设置有第一接电端与第一磁体；

4、第二网罩，连接于所述机壳对应所述安装口的位置，所述第二网罩对应所述第一接电块的位置设置有第二接电块，所述第二接电块设置有第二接电端与第二磁体，所述第二磁体与所述第一磁体相互吸引，并使得所述第一接电端与第二接电端相互抵接。

5、该技术方案至少具有如下的有益效果：机壳内可装入叶轮等结构，而第二网罩则可安装显示屏等用电元件，将第二网罩安装到机壳的安装口时，利用第二网罩能够对安装口进行遮盖，此时第二网罩上的第二接电块与机壳内的第一接电块位置相互对应，第一磁体与第二磁体之间的吸引力将第一接电块与第二电块相互拉近并对齐，并使得第一接电端与第二接电端紧密抵接，实现电气连接，如此将第二网罩与机壳相互连接时，节省将两者进行电气连接对位的步骤，能够直接实现第二网罩与机壳的电气与结构连接，有效提高了整体组装效率和连接可靠性。

6、根据本发明的一些实施例，所述第一磁体环绕所述安装口间隔设置至少两个，相邻两个所述第一磁体的极性相反，所述第一接电端在相邻两个所述第一磁体之间间隔设置有多个，所述第二磁体对应多个所述第一磁体的位置分别设置有多个，所述第二接电端对应多个所述第一接电端的位置分别设置有多个。

7、根据本发明的一些实施例，所述第一接电块的一端设置有挡块，所述挡块朝靠近所述第二接电块的方向延伸，所述第二网罩靠近所述第二接电块的一端设置有止动块，所述第二网罩能够在所述安装口内转动至所述止动块相抵于所述挡块，使得所述第一接电端与所述第二接电端相互对应。

8、根据本发明的一些实施例，所述挡块的两侧分别设置有导向块，两个所述导向块分别朝靠近所述第一接电块的方向延伸，两个所述导向块之间沿远离所述第一接电块的方向依次形成有导向区与定位区，所述导向区的空间朝靠近所述第一接电块的方向逐渐增大，所述第二网罩在所述安装口内转动时，所述止动块依次经过所述导向区、所述定位区并相抵于所述挡块。

9、根据本发明的一些实施例，所述第一接电块对应所述第二接电块的一侧设置有弹簧顶针，所述弹簧顶针对应所述第二接电块的一端形成所述第一接电端。

10、根据本发明的一些实施例，所述机壳位于所述安装口的位置设置有内环，所述第一接电块设置于所述内环，所述内环设置有卡槽，所述第二网罩设置有卡勾，所述卡勾与所述卡槽相互配合连接。

11、根据本发明的一些实施例，所述内环远离所述第二网罩的一侧设置有固定架，所述固定架与所述内环之间形成有固定间隙，所述第一接电块位于所述固定间隙内，所述内环对应所述第一接电块的位置设置有槽孔，所述第一接电块形成有伸入所述槽孔的凸台，所述第一接电端与所述第一磁体分别设置于所述凸台，所述凸台相邻的两个侧壁分别与所述槽孔之间形成有第一活动间隙。

12、根据本发明的一些实施例，所述第一接电块距离所述固定架或所述内环之间形成有第二活动间隙。

13、根据本发明的一些实施例，所述内环设置有导向板，所述导向板环绕所述安装口朝远离所述第二网罩的倾斜延伸，所述导向板的延伸末端与所述内环之间形成所述卡槽。

14、根据本发明的一些实施例，所述第二网罩对应所述机壳的一侧设置有走线盖板，所述走线盖板的一端延伸至所述第二接电块，所述走线盖板的另一端延伸至所述第二网罩的中部。

15、本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

1.一种电风扇，其特征在于：包括：

2.根据权利要求1所述的一种电风扇，其特征在于：所述第一磁体（220）环绕所述安装口（120）间隔设置至少两个，相邻两个所述第一磁体（220）的极性相反，所述第一接电端（210）在相邻两个所述第一磁体（220）之间间隔设置有多个，所述第二磁体（420）对应多个所述第一磁体（220）的位置分别设置有多个，所述第二接电端（410）对应多个所述第一接电端（210）的位置分别设置有多个。

3.根据权利要求1所述的一种电风扇，其特征在于：所述第一接电块（200）的一端设置有挡块（230），所述挡块（230）朝靠近所述第二接电块（400）的方向延伸，所述第二网罩（300）靠近所述第二接电块（400）的一端设置有止动块（310），所述第二网罩（300）能够在所述安装口（120）内转动至所述止动块（310）相抵于所述挡块（230），使得所述第一接电端（210）与所述第二接电端（410）相互对应。

4.根据权利要求3所述的一种电风扇，其特征在于：所述挡块（230）的两侧分别设置有导向块（231），两个所述导向块（231）分别朝靠近所述第一接电块（200）的方向延伸，两个所述导向块（231）之间沿远离所述第一接电块（200）的方向依次形成有导向区（232）与定位区（233），所述导向区（232）的空间朝靠近所述第一接电块（200）的方向逐渐增大，所述第二网罩（300）在所述安装口（120）内转动时，所述止动块（310）依次经过所述导向区（232）、所述定位区（233）并相抵于所述挡块（230）。

5.根据权利要求1所述的一种电风扇，其特征在于：所述第一接电块（200）对应所述第二接电块（400）的一侧设置有弹簧顶针，所述弹簧顶针对应所述第二接电块（400）的一端形成所述第一接电端（210）。

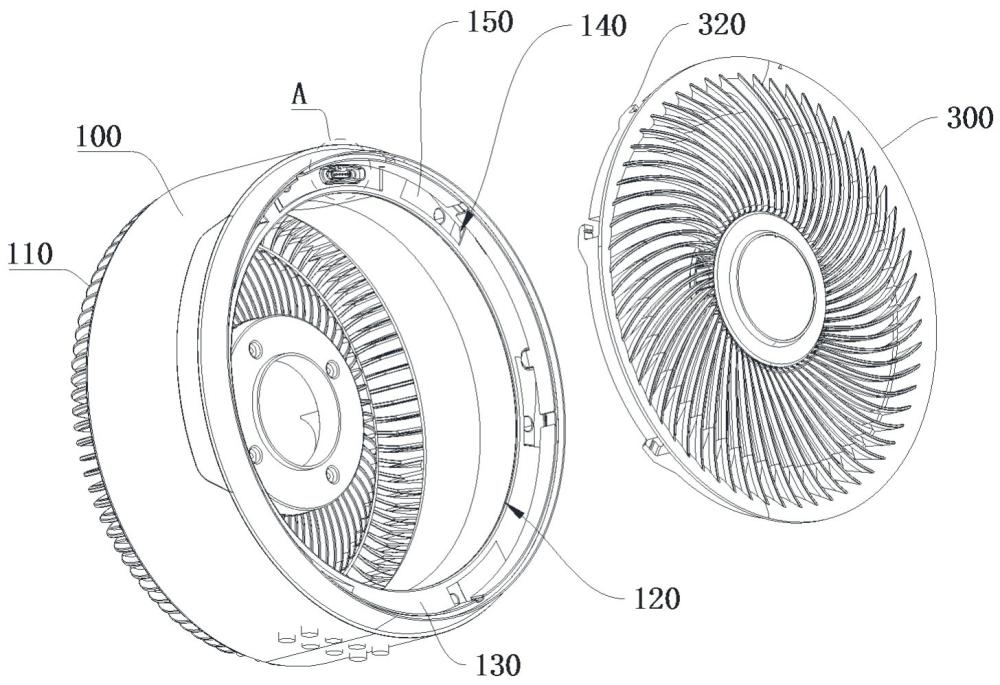

6.根据权利要求1所述的一种电风扇，其特征在于：所述机壳（100）位于所述安装口（120）的位置设置有内环（130），所述第一接电块（200）设置于所述内环（130），所述内环（130）设置有卡槽（140），所述第二网罩（300）设置有卡勾（320），所述卡勾（320）与所述卡槽（140）相互配合连接。

7.根据权利要求6所述的一种电风扇，其特征在于：所述内环（130）远离所述第二网罩（300）的一侧设置有固定架（131），所述固定架（131）与所述内环（130）之间形成有固定间隙（132），所述第一接电块（200）位于所述固定间隙（132）内，所述内环（130）对应所述第一接电块（200）的位置设置有槽孔（133），所述第一接电块（200）形成有伸入所述槽孔（133）的凸台（240），所述第一接电端（210）与所述第一磁体（220）分别设置于所述凸台（240），所述凸台（240）相邻的两个侧壁分别与所述槽孔（133）之间形成有第一活动间隙（250）。

8.根据权利要求7所述的一种电风扇，其特征在于：所述第一接电块（200）距离所述固定架（131）或所述内环（130）之间形成有第二活动间隙（260）。

9.根据权利要求6所述的一种电风扇，其特征在于：所述内环（130）设置有导向板（150），所述导向板（150）环绕所述安装口（120）朝远离所述第二网罩（300）的倾斜延伸，所述导向板（150）的延伸末端与所述内环（130）之间形成所述卡槽（140）。

10.根据权利要求1所述的一种电风扇，其特征在于：所述第二网罩（300）对应所述机壳（100）的一侧设置有走线盖板（330），所述走线盖板（330）的一端延伸至所述第二接电块（400），所述走线盖板（330）的另一端延伸至所述第二网罩（300）的中部。
