一种刷子的制作方法

本技术属于清洁工具,涉及一种刷子,尤其涉及一种用于对煎药机的煎桶或其他类似桶装容器底部进行有效清洗的刷子。

背景技术:

1、煎药机广泛应用于医疗机构和家庭,用于煎煮中草药。其核心容器煎桶在使用后,底部及侧壁转角处常会粘附药液残渣、油脂及焦化物质,形成顽固污垢,清洁难度较大。现有清洁方式主要依赖传统手持刷具。传统刷具的刷毛通常固定于刚性刷头,虽能清洁平面,但难以完全贴合煎桶底部的曲面与侧壁的圆弧转角,存在清洁死角。同时,固定式刷头在用力清刷时,刚性摩擦可能导致不锈钢桶底划伤,且刷毛部分磨损后需更换整个刷具,不够经济。

2、在相关技术演进中,出现了一些旨在提升适应性或功能性的设计。例如,有的刷具采用弹性刷臂试图适应不同内径,但对底部转角针对性不足;有的设计将清洁剂储存功能集成于刷柄,但未改善物理清洁结构本身;还有的方案采用软质材料包裹刷头以防损伤容器,但其清洁力对于顽固药垢往往不足。近期的自动化清洗装置虽然清洁效果提升,但结构复杂、成本高昂,难以普及。因此,市场亟需一种结构简单、成本适中,且能专门针对桶装容器底部及转角进行高效、无损清洁的手动工具。本实用新型旨在解决上述现有技术中存在的清洁死角、易损伤容器及刷头不可更换的问题。

技术实现思路

1、本实用新型实施例提供一种刷子,旨在解决现有刷具难以有效清洁桶底曲面与转角、存在损伤容器内壁风险;并且刷子的刷丝刷头存在磨损严重以及更换刷头繁琐等的问题。

2、本实用新型实施例是这样实现的:

3、本实用新型实施例是这样实现的:

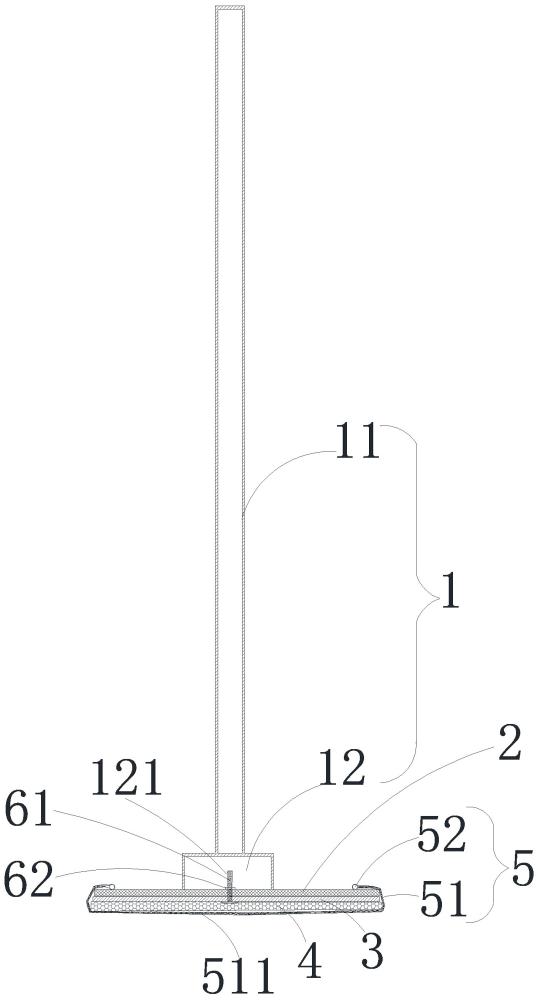

4、一种刷子,包括刷柄、上抵板、中挡板、缓冲片、金属环网套和固定件;所述刷柄、上抵板、中挡板和缓冲片依次相抵设置;所述上抵板、中挡板和刷柄通过所述固定件固定连接,所述金属环网套包覆于所述上抵板、中挡板和缓冲片外侧,通过所述金属环网套组成的刷头进行清刷。

5、优选的,所述金属环网套包括金属环网套本体和环网束缚绳,所述环网束缚绳设置于所述金属环网套本体的外周部;进一步优选的,所述环网束缚绳在所述金属环网套本体的外周部与所述上抵板上端面相抵设置。通过环网束缚绳和金属环网套本体将缓冲片与固定于刷柄上的上抵板和中挡板进行束缚固定。

6、优选的,所述缓冲片为软塑胶缓冲片,所述软塑胶缓冲片的下端与所述金属环网套相抵设置;上述软塑胶缓冲片的设置,能够缓冲金属环网套本体在清刷桶装容器底部时对桶底的刚性摩擦,提供柔性缓冲。

7、优选的,所述固定件为螺栓和螺母匹配的固定件;所述螺栓的螺栓头部与所述中挡板靠近所述缓冲片的一侧相抵,所述螺母与所述上抵板靠近所述刷柄的一侧相抵设置;所述螺栓远离头部的一端与所述刷柄端部内侧的螺纹孔匹配固定连接。在本实用新型中,通过由螺栓和螺母匹配的固定件,先对上抵板和中挡板进行固定后,再与刷柄进行固定,这种可拆装的固定连接,即便于刷子的生产组装、也便于在更换刷头时的维修装卸。

8、优选的,所述刷柄包括刷柄杆和刷柄固定端,所述刷柄杆和刷柄固定端固定连接;所述刷柄固定端内设置有螺纹孔,所述螺纹孔与所述固定件的螺栓匹配连接。进一步优选的,所述刷柄固定端的端部接触面宽于所述刷柄杆的端部接触面;使得刷柄固定端的端面与所述上抵板相抵接触更牢固。

9、进一步优选的,所述刷柄与所述金属环网套的刷头面为垂直设置,所述垂直设置能够便于对煎药机的煎桶或其他桶装容器底部清洗,相较于侧柄刷、斜柄刷更便于对桶底部的药渣残渣等进行清刷。

10、优选的,所述中挡板为金属材质中挡板,所述金属材质中挡板能够提供刷子头部的硬度支撑。

11、优选的,所述上抵板为硬塑胶上抵板,所述硬塑胶上抵板能够阻挡清刷过程大的药渣等杂质进行所述金属环网套内侧。

12、本实用新型所达到的有益效果:由于采用了由外部的金属环网套构成主要清刷面,并内衬软质缓冲片的结构,使得本刷子在利用金属网刮除顽固污垢的同时,能通过缓冲片避免对桶底的刚性冲击,从而实现了高效清洁且不损伤容器内壁。同时,由于刷头部分采用可拆装的模块化设计,通过螺栓连接,使得金属环网套等易损部件在磨损后可以便捷地单独更换,延长了整个工具的使用寿命,降低了使用成本。

1.一种刷子,其特征在于:包括刷柄、上抵板、中挡板、缓冲片、金属环网套和固定件;所述刷柄、上抵板、中挡板和缓冲片依次相抵设置;所述上抵板、中挡板和刷柄通过所述固定件固定连接,所述金属环网套包覆于所述上抵板、中挡板和缓冲片外侧,通过所述金属环网套组成的刷头进行清刷。

2.根据权利要求1所述的刷子,其特征在于:所述金属环网套包括金属环网套本体和环网束缚绳,所述环网束缚绳设置于所述金属环网套本体的外周部。

3.根据权利要求2所述的刷子,其特征在于:所述环网束缚绳在所述金属环网套本体的外周部与所述上抵板上端面相抵设置。

4.根据权利要求1所述的刷子,其特征在于:所述缓冲片为软塑胶缓冲片,所述软塑胶缓冲片的下端与所述金属环网套相抵设置。

5.根据权利要求1所述的刷子,其特征在于:所述固定件为螺栓和螺母匹配的固定件;所述螺栓的螺栓头部与所述中挡板靠近所述缓冲片的一侧相抵,所述螺母与所述上抵板靠近所述刷柄的一侧相抵设置;所述螺栓远离头部的一端与所述刷柄端部内侧的螺纹孔匹配固定连接。

6.根据权利要求1所述的刷子,其特征在于:所述刷柄包括刷柄杆和刷柄固定端,所述刷柄杆和刷柄固定端固定连接;所述刷柄固定端内设置有螺纹孔,所述螺纹孔与所述固定件的螺栓匹配连接。

7.根据权利要求6所述的刷子,其特征在于:所述刷柄固定端的端部接触面宽于所述刷柄杆的端部接触面。

8.根据权利要求1所述的刷子,其特征在于:所述刷柄与所述金属环网套的刷头面为垂直设置。

9.根据权利要求1所述的刷子,其特征在于:所述中挡板为金属材质中挡板。

10.根据权利要求1所述的刷子,其特征在于:所述上抵板为硬塑胶上抵板。
