牙刷刷柄防滑纹滚压装置的制作方法

本技术涉及防滑纹滚压，具体是牙刷刷柄防滑纹滚压装置。

背景技术：

1、牙刷柄是连接刷头与使用者手掌的功能中枢，其设计远不只是一根简单的握杆。它通常采用符合人体工学的流线型结构，并搭配防滑软胶材质，旨在确保刷牙时握持舒适、稳定且发力精准。

2、现有技术中，授权公告号为cn205757973u，公开了一种可拆卸式柔性塑料牙刷，包括刷头、可弯折连杆和刷杆，所述刷头前侧面设置有刷毛，所述刷毛为多段式刷毛，刷头后侧面设置有软垫片，软垫片上均匀布设有多个刷凸点，刷杆下端的前侧面和后侧面上均匀布设有多条橡胶防滑纹路。

3、牙刷的刷柄表面设计防滑纹路具有重要的实用价值，这种构造可以有效增加使用者握持时的摩擦力，防止在刷牙过程中因手部湿润或用力不当导致牙刷滑脱的情况发生。为了确保防滑效果，需要采用特殊的加工工艺在刷柄表面制造出均匀、细致的防滑纹路。为此，提出一种牙刷刷柄防滑纹滚压装置。

技术实现思路

1、本实用新型的目的在于提供牙刷刷柄防滑纹滚压装置，以解决现有技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：牙刷刷柄防滑纹滚压装置，包括底座，所述底座四角位置安装有固定孔，所述底座上固定安装有立板，所述立板之间设有牙刷柄，所述立板上安装有定位机构，所述定位机构包括开设于立板两侧的活动滑槽，所述活动滑槽内固定安装有导杆，所述导杆上套设有推力弹簧，所述导杆上滑动安装有滑动支脚，所述滑动支脚上固定安装有定位壳体，所述定位壳体上安装有压纹机构。

3、优选的，所述定位壳体上开检测孔，所述滑动支脚上开设有滑动孔。

4、优选的，所述活动滑槽内安装有卡槽，所述导杆通过卡槽安装于活动滑槽内。

5、优选的，所述滑动支脚一端通过滑动孔滑动安装于导杆上，所述定位壳体通过滑动支脚滑动安装于立板两侧，所述推力弹簧一端连接在滑动支脚上，所述推力弹簧另一端连接在活动滑槽一端处。

6、优选的，所述压纹机构包括转动安装于定位壳体内的压辊以及固定安装于检测孔处的温控开关，所述压辊表面固定安装有纹样，所述压辊中间位置固定安装有活动轴，且活动轴转动安装于定位壳体上，所述定位壳体内固定安装有电热丝，所述定位壳体侧壁上固定安装有卡座，所述活动轴上套设有扭力弹簧，所述定位壳体两侧开设有安装孔。

7、优选的，所述安装孔内设有轴承，所述活动轴通过轴承转动安装于定位壳体内。

8、优选的，所述活动轴上开设有卡槽，所述扭力弹簧一端固定安装于卡槽内，所述扭力弹簧另一端固定安装于卡座上。

9、优选的，所述压辊通过活动轴转动安装于定位壳体内，所述温控开关上的探头通过检测孔深入定位壳体内。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本申请中在压纹操作过程中，将牙刷柄放置于两个压辊之间。当牙刷柄处于两个压辊之间时，推力弹簧会为滑动支脚施加推力，促使滑动支脚向前运动。滑动支脚向前移动后，会带动两个定位壳体做相向运动，使两个压辊分别与牙刷柄的两侧相抵触，从而便于开展滚压作业。

12、2.本申请中两个压辊分别抵靠于牙刷柄两侧后，可借助电热丝对纹样进行加热。纹样加热完成后，向下推动牙刷柄，此时压辊会发生旋转，促使纹样与牙刷柄相接触，从而在牙刷柄两侧迅速压印出防滑纹路。

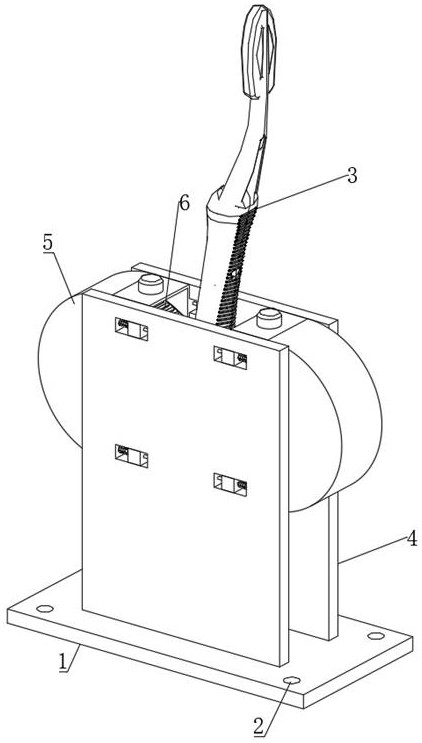

1.牙刷刷柄防滑纹滚压装置，包括底座（1），所述底座（1）四角位置安装有固定孔（2），所述底座（1）上固定安装有立板（4），所述立板（4）之间设有牙刷柄（3），其特征在于：所述立板（4）上安装有定位机构（5），所述定位机构（5）包括开设于立板（4）两侧的活动滑槽（506），所述活动滑槽（506）内固定安装有导杆（504），所述导杆（504）上套设有推力弹簧（505），所述导杆（504）上滑动安装有滑动支脚（503），所述滑动支脚（503）上固定安装有定位壳体（501），所述定位壳体（501）上安装有压纹机构（6）。

2.根据权利要求1所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述定位壳体（501）上开检测孔（502），所述滑动支脚（503）上开设有滑动孔（507）。

3.根据权利要求2所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述活动滑槽（506）内安装有卡槽，所述导杆（504）通过卡槽安装于活动滑槽（506）内。

4.根据权利要求3所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述滑动支脚（503）一端通过滑动孔（507）滑动安装于导杆（504）上，所述定位壳体（501）通过滑动支脚（503）滑动安装于立板（4）两侧，所述推力弹簧（505）一端连接在滑动支脚（503）上，所述推力弹簧（505）另一端连接在活动滑槽（506）一端处。

5.根据权利要求4所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述压纹机构（6）包括转动安装于定位壳体（501）内的压辊（601）以及固定安装于检测孔（502）处的温控开关（604），所述压辊（601）表面固定安装有纹样（605），所述压辊（601）中间位置固定安装有活动轴（603），且活动轴（603）转动安装于定位壳体（501）上，所述定位壳体（501）内固定安装有电热丝（602），所述定位壳体（501）侧壁上固定安装有卡座（607），所述活动轴（603）上套设有扭力弹簧（606），所述定位壳体（501）两侧开设有安装孔（608）。

6.根据权利要求5所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述安装孔（608）内设有轴承，所述活动轴（603）通过轴承转动安装于定位壳体（501）内。

7.根据权利要求6所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述活动轴（603）上开设有卡槽，所述扭力弹簧（606）一端固定安装于卡槽内，所述扭力弹簧（606）另一端固定安装于卡座（607）上。

8.根据权利要求7所述的牙刷刷柄防滑纹滚压装置，其特征在于：所述压辊（601）通过活动轴（603）转动安装于定位壳体（501）内，所述温控开关（604）上的探头通过检测孔（502）深入定位壳体（501）内。
