一种热释光剂量计收发装置的制作方法

本技术属于辐射防护，具体涉及一种热释光剂量计收发装置。

背景技术：

1、根据国家相关法律法规，注册者、许可证持有人和用人单位，以下简称企业，应负责安排工作人员的职业照射监测和评价，对职业照射的评价主要应以个人监测为基础。工作人员从事放射性工作时需进行个人剂量监测，外照射监测主要使用热释光剂量计，以下简称tld。

2、在工作人员进入辐射控制区时，企业需提前给每个工作人员分发用于检测辐射剂量的tld，分发的tld上需要标明使用人员姓名单位等信息，便于后续的查询及管理。目前的常规的全员分发方式为：tld管理人员按照周期，通常为二个月，为所有进入辐射控制区的工作人员分发tld，到期后统一收集后进行测读，tld不使用期间统一存放在搁架上，以便于工作人员自助取用。但常规做法带来了以下几项待解决问题：

3、1.收发tld工作均采用手动方式进行登记，效率低，易出错；

4、2.分发后的tld放置在搁架上，工作人员取放时易取错、放错；

5、3.tld需循环利用，无法在tld上展示取用人员个人信息。

6、目前市面上常见的热释光剂量计收发装置种类较多，但均存在一定的缺陷，例如一种用于电子剂量计收发的智能柜机及其控制方法，专利号：cn118015759a，其机械结构复杂，成本高，稳定性差，且仓位有限，需定期人工补货，再例如一种个人剂量计管理收发设备及方法，专利号：cn 118397764a，其无法直观显示人员信息，存放方式安全性低，存在人员误拿情况。

技术实现思路

1、本实用新型目的在于提供一种热释光剂量计收发装置，解决现有tld常规分发方式收发效率低、取放易出错、无法在tld上展示个人信息的问题。

2、本实用新型解决其技术问题所采用的技术方案是：一种热释光剂量计收发装置，该装置包括：tld收发模块和能够放置在其中的tld储存模块，二者共同安装在收发装置的柜体上；tld储存模块包括：内部安装有tld的壳体，壳体内部还设置有电子模块和与其连接的显示部件和接口部件；tld收发模块包括：用于放置tld储存模块的收发模块座舱，收发模块座舱的上方设置有电磁锁，电磁锁能够触发弹簧部件将tld储存模块弹出，收发模块座舱内部设置有微动检测开关和接口部件，分别用于识别tld储存模块是否在座舱内，以及对tld储存模块进行传输数据和供电。

3、上述的一种热释光剂量计收发装置，其中，所述壳体包括：中间放置有tld的前壳体和中壳体，电子模块放置在中壳体和后壳体之间，形成密封装置。

4、上述的一种热释光剂量计收发装置，其中，所述电子模块和接口部件的储存模块磁吸接口、显示部件的水墨屏相连接，通过储存模块磁吸接口进行通电传输数据，相关数据信息在水墨屏上显示。

5、上述的一种热释光剂量计收发装置，其中，所述弹簧部件包括：设置在收发模块座舱内部的弹簧杆和弹簧杆内侧一端的压缩弹簧，当tld储存模块插入座舱内，能推动弹簧杆对压缩弹簧进行压缩，当tld储存模块到达限位后，弹簧杆能卡合在收发模块座舱内部的限位孔上。

6、上述的一种热释光剂量计收发装置，其中，所述电磁锁在保持状态下，能自上至下给弹簧杆向下的力，使其卡合在限位孔中，当电磁锁收到触发信号时，电磁锁收缩，弹簧杆脱离限位孔，压缩弹簧触发释放势能将tld储存模块弹出。

7、上述的一种热释光剂量计收发装置，其中，所述收发模块座舱内部的接口部件为收发模块磁吸接口，其一端连接至柜体，另一端与tld储存模块的接口部件连接，向其传输电力和数据。

8、上述的一种热释光剂量计收发装置，其中，所述收发模块座舱出入口内部的一侧与旋转合页连接，tld储存模块插入tld收发模块时，旋转合页开启，tld储存模块从tld收发模块内取出后，旋转合页关闭。

9、上述的一种热释光剂量计收发装置，其中，所述收发装置的柜体上还设置有生物识别装置，能够通过人脸识别或刷卡，产生电信号和个人信息数据。

10、与现有技术相比，本实用新型的有益效果是：本实用新型提供的一种热释光剂量计收发装置，一方面通过结构设计实现了tld动态分配管理，减少了tld的使用数量；在群堆管理模式下，通过合理的布局，提升空间利用率。一方面，通过实时显示tld当前周期分配的人员信息，并实时掌握tld的使用状态，提高了tld的管理规范性与收发效率，降低人员误拿风险和人工管理成本。

1.一种热释光剂量计收发装置，其特征在于，该装置包括：tld收发模块和能够放置在其中的tld储存模块(16)，二者共同安装在收发装置的柜体(18)上；tld储存模块(16)包括：内部安装有tld(2)的壳体，壳体内部还设置有电子模块(5)和与其连接的显示部件和接口部件；tld收发模块包括：用于放置tld储存模块(16)的收发模块座舱(15)，收发模块座舱(15)的上方设置有电磁锁(9)，电磁锁(9)能够触发弹簧部件将tld储存模块(16)弹出，收发模块座舱(15)内部设置有微动检测开关(10)和接口部件，分别用于识别tld储存模块是否在座舱内，以及对tld储存模块进行传输数据和供电。

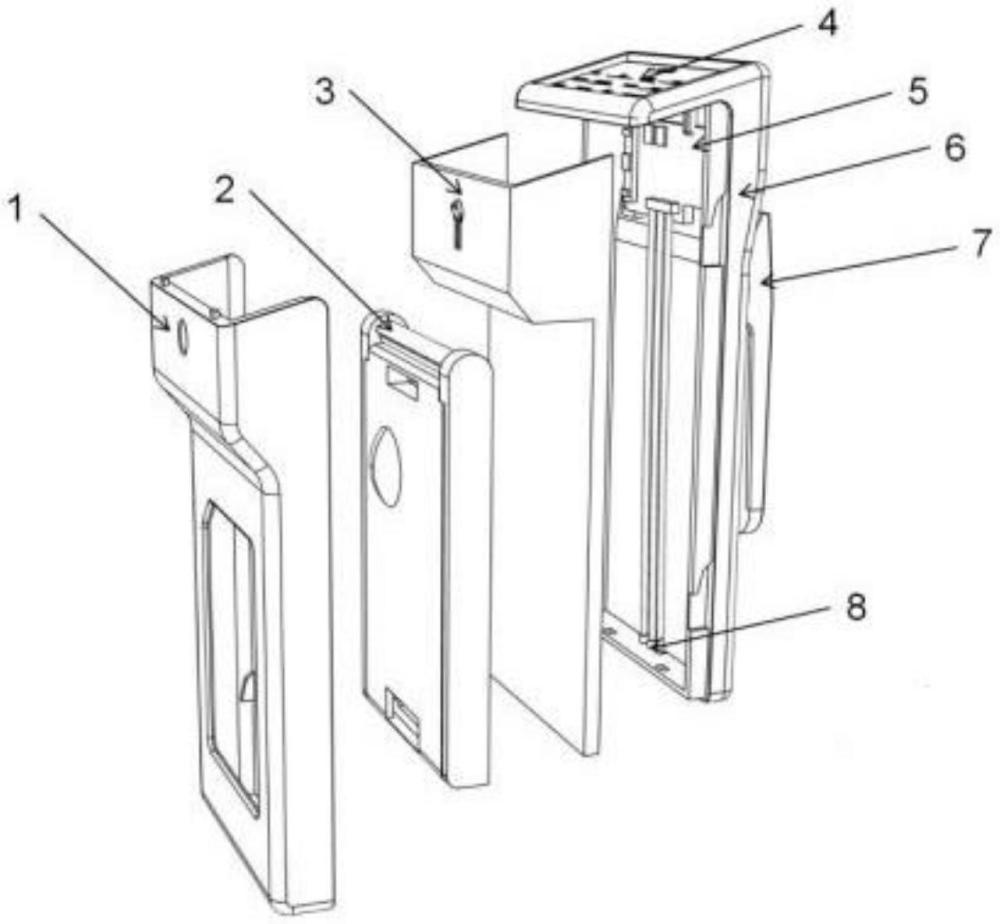

2.根据权利要求1所述的一种热释光剂量计收发装置，其特征在于，所述壳体包括：中间放置有tld(2)的前壳体(1)和中壳体(3)，电子模块(5)放置在中壳体(3)和后壳体(6)之间，形成密封装置。

3.根据权利要求1或2所述的一种热释光剂量计收发装置，其特征在于，所述电子模块(5)和接口部件的储存模块磁吸接口(8)、显示部件的水墨屏(4)相连接，通过储存模块磁吸接口(8)进行通电传输数据，相关数据信息在水墨屏(4)上显示。

4.根据权利要求1所述的一种热释光剂量计收发装置，其特征在于，所述弹簧部件包括：设置在收发模块座舱(15)内部的弹簧杆(11)和弹簧杆内侧一端的压缩弹簧(12)，当tld储存模块(16)插入座舱内，能推动弹簧杆(11)对压缩弹簧(12)进行压缩，当tld储存模块(16)到达限位后，弹簧杆(11)能卡合在收发模块座舱(15)内部的限位孔上。

5.根据权利要求4所述的一种热释光剂量计收发装置，其特征在于，所述电磁锁(9)在保持状态下，能自上至下给弹簧杆(11)向下的力，使其卡合在限位孔中，当电磁锁(9)收到触发信号时，电磁锁(9)收缩，弹簧杆(11)脱离限位孔，压缩弹簧(12)触发释放势能将tld储存模块弹出。

6.根据权利要求1所述的一种热释光剂量计收发装置，其特征在于，所述收发模块座舱(15)内部的接口部件为收发模块磁吸接口(13)，其一端连接至柜体(18)，另一端与tld储存模块(16)的接口部件连接，向其传输电力和数据。

7.根据权利要求1所述的一种热释光剂量计收发装置，其特征在于，所述收发模块座舱(15)出入口内部的一侧与旋转合页(14)连接，tld储存模块插入tld收发模块时，旋转合页(14)开启，tld储存模块从tld收发模块内取出后，旋转合页(14)关闭。

8.根据权利要求1所述的一种热释光剂量计收发装置，其特征在于，所述收发装置的柜体(18)上还设置有生物识别装置(17)，能够通过人脸识别或刷卡，产生电信号和个人信息数据。
