一种具有纸巾余量检测功能的智能纸巾机的制作方法

本技术涉及纸巾机，具体为一种具有纸巾余量检测功能的智能纸巾机。

背景技术：

1、智能纸巾机是代替传统纸巾盒的卫生设备，在高档酒店、商场中已有广泛应用。智能纸中机可以实现纸巾或毛巾的自动进纸、切纸和出纸。为了实现实时检测/监控当前卷筒纸的剩余量，个别智能纸巾机上设置了纸量监控装置或者纸量传感器。

2、中国专利cn106725042a公开了一种智能毛巾纸巾机，其包括机架、外壳、纸仓、进纸机构、切纸机构、出纸机构、触摸屏和控制器，其中，纸仓、进纸机构、切纸机构、出纸机构在外壳内自上而下设置，所述的外壳包括前壳和后壳，触摸屏设在前壳上。该专利采用凸轮与推板支架构成的回转机构对动刀支架进行驱动，驱动电机只在一个方向上转动，运转稳定，噪音低；采用改进的双动刀结构，动刀与静刀之间的切口是直线，切割稳定，不容易卡刀；设置了纸量监控装置，可以随时监控毛巾的消耗量情况。

3、中国专利cn216602676u公开了一种具有纸巾余量检测功能的智能纸巾机及卫生间智能设备。该智能纸巾机包括：主体，设有用于容纳卷纸的内腔和出纸口；安装件，设于所述主体内，所述安装件包括转动部，所述转动部用于装设所述卷纸并带动所述卷纸转动；纸巾余量检测模块，用于感应所述卷纸的纸巾余量信息；通信模块，与所述纸巾余量检测模块电连接以及与终端设备通信连接，用于将所述纸巾余量检测模块感应到的所述纸巾余量信息发送至所述终端设备。该申请提供的方案，能够检测纸巾余量，提高方便性和用户体验。

4、现有技术中的纸量监控功能实现特别复杂，比如中国专利cn106725042a的纸量监控装置包括摇臂、拉簧、可调电阻，可调电阻的滑片在滑槽中发生相对位移，进而产生一定的电阻变化量，输出到控制器转化成相应的纸巾消耗量。中国专利cn216602676u采用测距传感器，测距传感器设置于安装件或主体上，通过检测卷纸的半径获得卷纸的剩余厚度，进而通过预设的计算方法计算出卷纸的纸巾余量信息。

技术实现思路

1、本实用新型所要解决的技术问题在于提供一种具有纸巾余量检测功能的智能纸巾机，其结构简单，无需复杂计算，可以简便易得地读取到卷筒纸的剩余纸量。

2、为实现上述目的，本实用新型提供如下技术方案：

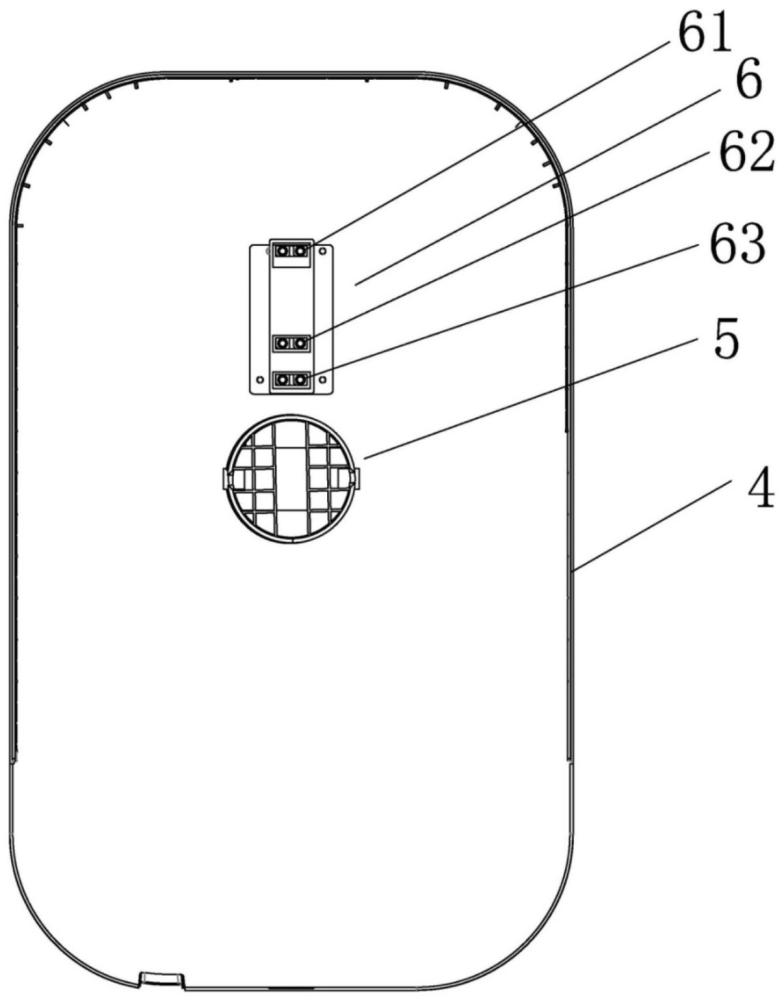

3、一种具有纸巾余量检测功能的智能纸巾机，其包括机架以及安装在机架上的主控板和卷筒纸，机架上设有用于安装卷筒纸的纸轴，所述卷筒纸包括纸芯管和卷绕于纸芯管上的卷纸，所述机架上还设有用于检测卷筒纸剩余纸量的纸量传感器，所述纸量传感器包括三组以上的红外发射接收电路，三组红外发射接收电路竖直排列在纸轴侧上方并且与卷纸的侧面贴合，每组红外发射接收电路的位置对应于卷纸不同的厚度，每组红外发射接收电路均与主控板通信连接。

4、纸量传感器采用红外反射原理，当感应到与卷筒纸的剩余纸量对应的信号后，输出到主控板，主控板输出到本机显示屏上显示，或者发出语音提醒，或者通过无线通信模块发送提醒给用户。

5、优选地，所述纸量传感器包括三组红外发射接收电路，三组红外发射接收电路中，第一组红外发射接收电路包括第一红外发射驱动电路和与第一红外发射驱动电路并排设置的第一红外接收判断电路，第二组红外发射接收电路包括第二红外发射驱动电路和与第二红外发射驱动电路并排设置的第二红外接收判断电路，第三组红外发射接收电路包括第三红外发射驱动电路和与第三红外发射驱动电路并排设置的第三红外接收判断电路；所述的第一红外接收判断电路、第二红外接收判断电路、第三红外接收判断电路分别与主控板通信连接。

6、优选地，所述第一红外发射驱动电路包括发光二极管d1-l，所述发光二极管d1-l的正极通过电阻r3-l接5v电源的正极，所述发光二极管d1-l的负极接gnd；

7、所述第一红外接收判断电路包括红外线接收管t1-l，所述红外线接收管t1-l的引脚2接电阻r5-l的一端以及三极管q1-l的引脚1，所述三极管q1-l的引脚2接红外线接收管t1-l的引脚1，所述电阻r5-l的另一端接5v电源的正极和电阻r1-l的一端，所述电阻r1-l的另一端接三极管q1-l的引脚3和电阻r7-l的一端，所述电阻r7-l的另一端接二极管d6-l的负极以及连接主控板，所述二极管d6-l的正极接gnd；

8、所述第二红外发射驱动电路包括发光二极管d2-l，所述发光二极管d2-l的正极通过电阻r4-l接5v电源的正极，所述发光二极管d2-l的负极接gnd；

9、所述第二红外接收判断电路包括红外线接收管t2-l，所述红外线接收管t2-l的引脚2接电阻r6-l的一端以及三极管q2-l的引脚1，所述三极管q2-l的引脚2接红外线接收管t2-l的引脚1，所述电阻r6-l的另一端接5v电源的正极和电阻r2-l的一端，所述电阻r2-l的另一端接三极管q2-l的引脚3和电阻r8-l的一端，所述电阻r8-l的另一端接二极管d7-l的负极以及连接主控板，所述二极管d7-l的正极接gnd；

10、所述第三红外发射驱动电路包括发光二极管d3-l，所述发光二极管d3-l的正极通过电阻r10-l接5v电源的正极，所述发光二极管d3-l的负极接gnd；

11、所述第三红外接收判断电路包括红外线接收管t3-l，所述红外线接收管t3-l的引脚2接电阻r12-l的一端以及三极管q3-l的引脚1，所述三极管q3-l的引脚2接红外线接收管t3-l的引脚1，所述电阻r12-l的另一端接5v电源的正极和电阻r9-l的一端，所述电阻r9-l的另一端接三极管q3-l的引脚3和电阻r11-l的一端，所述电阻r11-l的另一端接二极管d8-l的负极以及连接主控板，所述二极管d8-l的正极接gnd。

12、优选地，所述的主控板连接有无线通信模块，所述的无线通信模块为蓝牙模块或者wifi模块或者蜂窝通信模块。蜂窝通信模块包括2g/3g/4g/5g模块等。通过上述无线通信模块，智能纸巾机可以与用户的智能终端（手机、平板电脑等）通信，向用户报告纸巾的余量信息。

13、优选地，所述的纸轴为空心轴。

14、本实用新型智能纸巾机的纸量传感器包括三组以上的红外发射接收电路，三组红外发射接收电路竖直排列在纸轴侧上方并且与卷纸的侧面贴合，利用红外反射原理，结构简单，无需复杂计算，可以简便易得地获取到当前卷纸的剩余纸量。

1.一种具有纸巾余量检测功能的智能纸巾机，其包括机架以及安装在机架上的主控板和卷筒纸，机架上设有用于安装卷筒纸的纸轴，所述卷筒纸包括纸芯管和卷绕于纸芯管上的卷纸，其特征在于：所述机架上还设有用于检测卷筒纸剩余纸量的纸量传感器，所述纸量传感器包括三组以上的红外发射接收电路，所述的红外发射接收电路竖直排列在纸轴侧上方并且与卷纸的侧面贴合，每组红外发射接收电路的位置对应于卷纸不同的厚度，每组红外发射接收电路均与主控板通信连接。

2.根据权利要求1所述的具有纸巾余量检测功能的智能纸巾机，其特征在于：所述纸量传感器包括三组红外发射接收电路，三组红外发射接收电路中，第一组红外发射接收电路包括第一红外发射驱动电路和与第一红外发射驱动电路并排设置的第一红外接收判断电路，第二组红外发射接收电路包括第二红外发射驱动电路和与第二红外发射驱动电路并排设置的第二红外接收判断电路，第三组红外发射接收电路包括第三红外发射驱动电路和与第三红外发射驱动电路并排设置的第三红外接收判断电路；所述的第一红外接收判断电路、第二红外接收判断电路、第三红外接收判断电路分别与主控板通信连接。

3.根据权利要求2所述的具有纸巾余量检测功能的智能纸巾机，其特征在于：所述第一红外发射驱动电路包括发光二极管d1-l，所述发光二极管d1-l的正极通过电阻r3-l接5v电源的正极，所述发光二极管d1-l的负极接gnd；

4.根据权利要求1-3之一所述的具有纸巾余量检测功能的智能纸巾机，其特征在于：所述的主控板连接有无线通信模块，所述的无线通信模块为蓝牙模块或者wifi模块或者蜂窝通信模块。

5.根据权利要求1所述的具有纸巾余量检测功能的智能纸巾机，其特征在于：所述的纸轴为空心轴。
