一种座椅底盘调节机构的制作方法

本发明涉及座椅底盘，尤其涉及一种座椅底盘调节机构。

背景技术：

1、现有办公座椅底盘的弹力调节结构大多采用丝杆直接挤压弹簧两端以改变弹簧预压缩量的常规设计，该类调节方式行业应用广泛，调节方式仅局限于调整弹簧压缩行程，弹簧装配后受力方向始终保持固定状态，椅背后仰过程中力臂无法自适应变化，小角度后仰时弹簧支撑力度过硬，大幅度后仰时支撑弹力快速衰减，不同使用角度下支撑力度差异明显，坐感体验较差。

技术实现思路

1、本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种座椅底盘调节机构。

2、一种座椅底盘调节机构，包括用于安装座垫的底盘基座，用于连接椅背的靠背摆臂，弹簧组件、摆角托块与调节螺杆；所述底盘基座包含固定座本体以及铰接支撑座，所述靠背摆臂两侧分别与固定座本体、铰接支撑座转动配合，所述摆角托块的一端与固定座本体转动配合；所述摆角托块用于承托弹簧组件，且弹簧组件的一端与固定座本体转动连接，另一端连接在摆角托块上，所述调节螺杆沿竖向螺纹装配于铰接支撑座，调节螺杆顶端支撑摆角托块；旋动调节螺杆能够带动摆角托块相对于固定座本体摆动，以改变弹簧组件的倾斜角度。

3、作为本发明的优选实施例之一，所述摆角托块上开设有承托槽，所述弹簧组件置于承托槽内。

4、作为本发明的优选实施例之一，所述固定座本体包括底盘主体与中转铰接座，所述中转铰接座转动装配于底盘主体，所述底盘主体用于装配座垫，所述铰接支撑座转动装配于中转铰接座。

5、作为本发明的优选实施例之一，所述调节螺杆上设置有顶推块；旋动调节螺杆使调节螺杆相对铰接支撑座向上位移时，顶推块随调节螺杆同步抬升，顶推块抵压驱动摆角托块绕固定座本体转动。

6、作为本发明的优选实施例之一，所述铰接支撑座上开设有供顶推块上下移动的导向槽。

7、作为本发明的优选实施例之一，所述中转铰接座上设置有中转连杆，所述承托槽上设置有承托连杆，所述弹簧组件的两端分别活动装配于中转连杆与承托连杆上；所述中转连杆同时构成中转铰接座与底盘主体的转动配合结构，以使中转铰接座可通过中转连杆相对底盘主体转动。

8、作为本发明的优选实施例之一，所述弹簧组件包括有活动设置在所述中转连杆上的中转连接套，以及活动设置在承托连杆上的承托连接套，所述中转连接套与所述承托连接套之间设置有导向芯轴，所述导向芯轴的两端分别与中转连接套、承托连接套伸缩滑动配合，所述导向芯轴上绕设有弹簧，弹簧的一端连接在中转连接套上，另一端连接在承托连接套上。

9、作为本发明的优选实施例之一，所述承托连接套上设置有加强筋。

10、作为本发明的优选实施例之一，所述摆角托块与中转铰接座之间穿设有销轴，摆角托块通过销轴与中转铰接座转动配合。

11、作为本发明的优选实施例之一，所述铰接支撑座上设有定位杆，所述靠背摆臂上开设弧形限位孔；所述定位杆穿设于弧形限位孔内部，靠背摆臂转动过程中，定位杆沿弧形限位孔相对滑移，以此限定靠背摆臂的转动行程。

12、与现有技术相比，本发明具有以下有益效果：

13、本申请的座椅底盘调节机构，整体弹力调节核心仅通过摆角托块摆动调整弹簧整体倾斜角度，利用弹簧倾角变化改变椅背回弹受力力臂，进而自适应调节椅背回弹支撑力度。当椅背小幅后仰时，弹簧组件倾斜角度较小，受力力臂短，椅背回弹支撑力度柔和，避免传统结构小角度后仰过硬、顶背不适的问题；当椅背大幅后仰时，弹簧组件倾斜角度同步增大，受力力臂变长，椅背回弹支撑力度同步提升，有效解决大幅后仰支撑乏力、塌软的缺陷，从根源上规避了传统预压调节结构力度失衡、易疲劳损伤的固有缺陷。

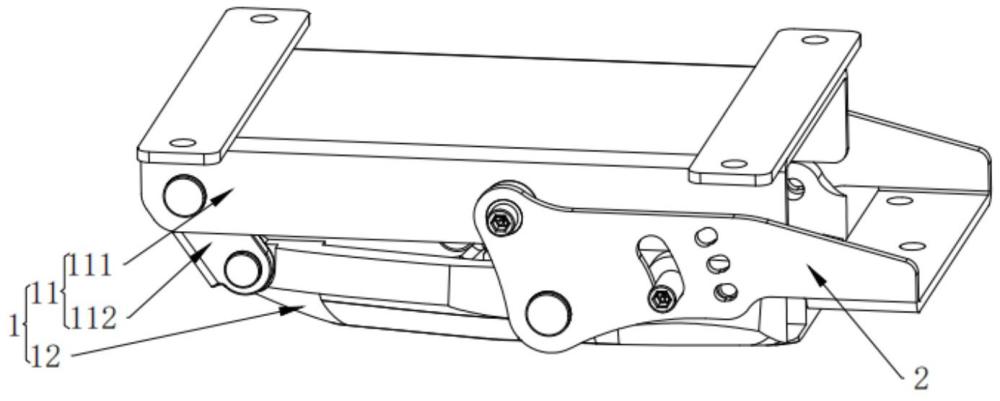

1.一种座椅底盘调节机构，其特征在于，包括用于安装座垫的底盘基座（1），用于连接椅背的靠背摆臂（2），弹簧组件、摆角托块（4）与调节螺杆（5）；所述底盘基座（1）包含固定座本体（11）以及铰接支撑座（12），所述靠背摆臂（2）两侧分别与固定座本体（11）、铰接支撑座（12）转动配合，所述摆角托块（4）的一端与固定座本体（11）转动配合；所述摆角托块（4）用于承托弹簧组件，且弹簧组件的一端与固定座本体（11）转动连接，另一端连接在摆角托块（4）上，所述调节螺杆（5）沿竖向螺纹装配于铰接支撑座（12），调节螺杆（5）顶端支撑摆角托块（4）；旋动调节螺杆（5）能够带动摆角托块（4）相对于固定座本体（11）摆动，以改变弹簧组件的倾斜角度。

2.根据权利要求1所述的一种座椅底盘调节机构，其特征在于，所述摆角托块（4）上开设有承托槽（41），所述弹簧组件置于承托槽（41）内。

3.根据权利要求2所述的一种座椅底盘调节机构，其特征在于，所述固定座本体（11）包括底盘主体（111）与中转铰接座（112），所述中转铰接座（112）转动装配于底盘主体（111），所述底盘主体（111）用于装配座垫，所述铰接支撑座（12）转动装配于中转铰接座（112）。

4.根据权利要求1所述的一种座椅底盘调节机构，其特征在于，所述调节螺杆（5）上设置有顶推块（51）；旋动调节螺杆（5）使调节螺杆（5）相对铰接支撑座（12）向上位移时，顶推块（51）随调节螺杆（5）同步抬升，顶推块（51）抵压驱动摆角托块（4）绕固定座本体（11）转动。

5.根据权利要求4所述的一种座椅底盘调节机构，其特征在于，所述铰接支撑座（12）上开设有供顶推块（51）上下移动的导向槽（510）。

6.根据权利要求3所述的一种座椅底盘调节机构，其特征在于，所述中转铰接座（112）上设置有中转连杆（1121），所述承托槽（41）上设置有承托连杆（411），所述弹簧组件的两端分别活动装配于中转连杆（1121）与承托连杆（411）上；所述中转连杆（1121）同时构成中转铰接座（112）与底盘主体（111）的转动配合结构，以使中转铰接座（112）可通过中转连杆（1121）相对底盘主体（111）转动。

7.根据权利要求6所述的一种座椅底盘调节机构，其特征在于，所述弹簧组件包括有活动设置在所述中转连杆（1121）上的中转连接套（31），以及活动设置在承托连杆（411）上的承托连接套（32），所述中转连接套（31）与所述承托连接套（32）之间设置有导向芯轴（33），所述导向芯轴（33）的两端分别与中转连接套（31）、承托连接套（32）伸缩滑动配合，所述导向芯轴（33）上绕设有弹簧（34），弹簧（34）的一端连接在中转连接套（31）上，另一端连接在承托连接套（32）上。

8.根据权利要求7所述的一种座椅底盘调节机构，其特征在于，所述承托连接套（32）上设置有加强筋（321）。

9.根据权利要求6所述的一种座椅底盘调节机构，其特征在于，所述摆角托块（4）与中转铰接座（112）之间穿设有销轴（40），摆角托块（4）通过销轴（40）与中转铰接座（112）转动配合。

10.根据权利要求6所述的一种座椅底盘调节机构，其特征在于，所述铰接支撑座（12）上设有定位杆（120），所述靠背摆臂（2）上开设弧形限位孔（20）；所述定位杆（120）穿设于弧形限位孔（20）内部，靠背摆臂（2）转动过程中，定位杆（120）沿弧形限位孔（20）相对滑移，以此限定靠背摆臂（2）的转动行程。
