一种多层旋转式陈列储藏架的制作方法

本技术涉及储藏架，具体为一种多层旋转式陈列储藏架。

背景技术：

1、在当今社会，各类物品的陈列与储藏需求日益多样化和精细化，无论是在商业零售领域，如超市、便利店、专卖店，还是在家庭生活场景，亦或是工业仓储环境中，都亟需一种高效、便捷且能充分利用空间的陈列储藏设备；

2、但是，现有的陈列储藏架在使用时还存在一些问题：

3、首先，当前广泛使用的多层直板式售货架，虽适配场景较多，但受限于平面陈列结构，存在占地面积大、空间利用率低的问题，且商品沿直线分布，顾客需移动至对应位置才能查看，不仅增加了选购时间，还易因视线遮挡遗漏商品，使用便捷性欠佳；

4、其次，现有陈列储藏架中的陈列盒一般为固定形式安装的，由于陈列盒在长时间使用后表面和内腔或落一些灰尘，为了更好的陈列，因此需要将陈列盒拆卸下来清理，固定安装的方式影响了其清理的便捷性。

技术实现思路

1、为了解决现有的陈列储藏架无法在陈列时旋转和拆卸清理时不便的问题；本实用新型的目的在于提供一种多层旋转式陈列储藏架。

2、为解决上述技术问题，本实用新型采用如下技术方案：一种多层旋转式陈列储藏架，包括底座，所述底座的上表面设有旋转组件，所述旋转组件的上表面设有中心轴架，所述中心轴架的外表面设有陈列组件，所述旋转组件包括安装槽，所述安装槽开设在底座的上表面，所述安装槽的内壁固定安装有伺服电机，且伺服电机的输出端固定连接有连接块，所述连接块的顶端固定连接有连接壳，所述连接壳的下表面与底座的上表面转动连接，所述中心轴架固定安装在连接壳的上表面。

3、优选地，所述陈列组件包括多个安装座，多个所述安装座均固定安装在中心轴架的外表面，所述安装座的上表面开设有卡槽，所述卡槽的内壁阻尼活动插接有插杆，相对应的所述插杆的一侧共同固定连接有陈列盒。

4、与现有技术相比，本实用新型的有益效果在于：

5、1、本申请通过设置旋转组件，可通过电动控制实现储藏架的角度调节，使陈列物品的查找操作更加便捷，有效提升了陈列储藏架的整体使用效率；

6、2、本申请通过设置活动式的陈列组件，采用磁吸方式安装陈列盒，当需要清理陈列盒时，活动式安装结构可实现快速拆装，显著提升了陈列储藏架的清理便捷性。

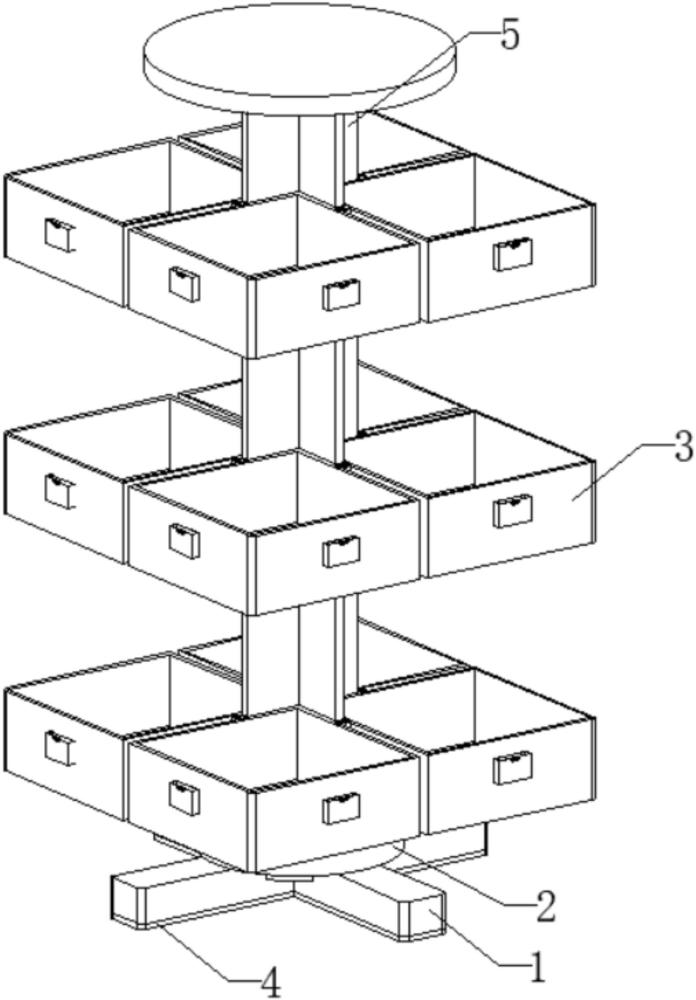

1.一种多层旋转式陈列储藏架，包括底座（1），其特征在于：所述底座（1）的上表面设有旋转组件（2），所述旋转组件（2）的上表面设有中心轴架（5），所述中心轴架（5）的外表面设有陈列组件（3）；

2.如权利要求1所述的一种多层旋转式陈列储藏架，其特征在于：所述底座（1）的下表面固定连接有橡胶防滑垫（4），所述橡胶防滑垫（4）的外形与底座（1）的下表面外形相适配，所述橡胶防滑垫（4）的边缘不超出底座（1）的外周缘。

3.如权利要求1所述的一种多层旋转式陈列储藏架，其特征在于：所述陈列盒（32）为透明亚克力盒，相对应的多个所述陈列盒（32）呈环形阵列分布。

4.如权利要求1所述的一种多层旋转式陈列储藏架，其特征在于：所述陈列盒（32）的外表面固定连接有标签盒（31），且标签盒（31）为透明盒。
