一种工业化糌粑的压模成型设备的制作方法
本技术涉及糌粑成型，尤其涉及一种工业化糌粑的压模成型设备。
背景技术：
1、糌粑是西藏自治区的一种特色小吃，也是藏族牧民传统主食之一，糌粑是将青稞洗净、晾干、炒熟后磨成的面粉，食用时用少量的酥油茶、奶渣、糖等搅拌均匀，用手捏成团即可，而在对其进行工业化生产时，会使用到成型设备对糌粑进行快速成型。
2、现有技术中，传统糌粑成型设备功能较为单一，其一般不会设置出料机构，这样的设置方式，使得糌粑成型设备在完成糌粑成型后，需要由工作人员手动对糌粑进行出料，浪费时间和精力，降低了糌粑的成型速率，同时不方便对多余的糌粑原料进行清理和回收，容易造成浪费，降低了糌粑成型设备的实用性和经济性。
技术实现思路
1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业化糌粑的压模成型设备。
2、为了实现上述目的，本实用新型采用了如下技术方案：一种工业化糌粑的压模成型设备，包括工作台和安装架，所述安装架固定安装在工作台的上表面，所述安装架的上表面贯穿安装有电推杆，所述电推杆的底端固定安装有升降板，所述升降板的下表面设置有安装板，所述安装板的上表面固定安装有凹模块，所述工作台的上表面固定安装有模框，所述模框的两侧侧壁均固定安装有固定架，一个所述固定架的侧壁固定安装有伺服电机，所述伺服电机的输出端固定安装有丝杆，所述模框与两个固定架的内部共同设置有推板，所述工作台的下表面固定安装有安装框和固定框，所述安装框的内部插设有收集盒，所述固定框的内部插设有回收盒，所述升降板的下表面设置有拆装组件。
3、作为上述技术方案的进一步描述：所述丝杆贯穿固定架的侧壁并延伸至固定架的内部，另一个所述固定架的内壁固定安装有滑杆，所述推板一端的侧壁与丝杆螺纹连接，所述推板的另一端套设在滑杆的外表面，通过设置上述部件，实现了推板在模框内部滑动的功能。
4、作为上述技术方案的进一步描述：所述收集盒和回收盒的两侧侧壁均固定安装有滑块，所述安装框和固定框的两侧内壁分别开设有与对应滑块相适配的滑槽，所述模框的底壁开设有若干个与固定框相连通的漏料槽，通过设置上述部件，实现了限制收集盒和回收盒滑动方向的功能。
5、作为上述技术方案的进一步描述：所述安装框和固定框的侧壁均插设有定位杆，两个所述定位杆远离安装框和固定框的一端均固定安装有拉块，两个所述定位杆的外表面均套设有拉簧，通过设置上述部件，实现了对收集盒和回收盒进行固定的功能。
6、作为上述技术方案的进一步描述：两个所述定位杆分别贯穿安装框和固定框的侧壁并与对应的滑块插接，两个所述拉簧的一端分别与对应的拉块固定连接，两个所述拉簧的另一端分别与安装框和固定框固定连接，通过设置上述部件，实现了两个定位杆插入对应滑块内部的功能。
7、作为上述技术方案的进一步描述：所述拆装组件包括安装槽，所述安装槽开设在升降板的下表面，所述安装板的上表面固定安装有与安装槽相适配的安装座，所述安装槽的内壁固定安装有限位块和卡块，所述安装座的上表面开设有卡槽，所述升降板的上表面螺纹连接有固定螺栓，通过设置拆装组件，实现了对凹模块进行更换的功能。
8、作为上述技术方案的进一步描述：所述安装座的两侧侧壁均开设有与限位块相适配的限位槽，所述卡块与卡槽的形状均为t型，所述卡块与卡槽的内壁滑动连接，所述固定螺栓贯穿升降板的上表面并与安装座的上表面插接，通过设置上述部件，实现了对安装座进行固定的功能。
9、本实用新型具有如下有益效果：
10、1、与现有技术相比，该工业化糌粑的压模成型设备，通过设置工作台、安装架、电推杆、升降板、安装板、凹模块、模框、固定架、伺服电机、丝杆、滑杆、推板、安装框、固定框、收集盒、回收盒、滑块、定位杆、拉块和拉簧等部件的配合，实现了快速对成型后的糌粑进行出料的功能，改进了现有糌粑成型设备的设置方式，使得在糌粑成型完成后，可以快速将糌粑从模框中移出，节省时间和精力，提升了糌粑的成型速率，还方便对多余的糌粑原料进行清理和回收，避免造成浪费，提升了糌粑成型设备的实用性和经济性。
11、2、与现有技术相比，该工业化糌粑的压模成型设备，通过设置安装槽、安装座、限位块、卡块、卡槽和固定螺栓等部件的配合，实现了快速对凹模块进行更换的功能，改进了现有糌粑成型设备上凹模块的固定方式，使得可以快速更换凹模块，从而方便将糌粑压制成型为不同的形状和大小，省时省力，提升了糌粑成型设备的操作便捷性。

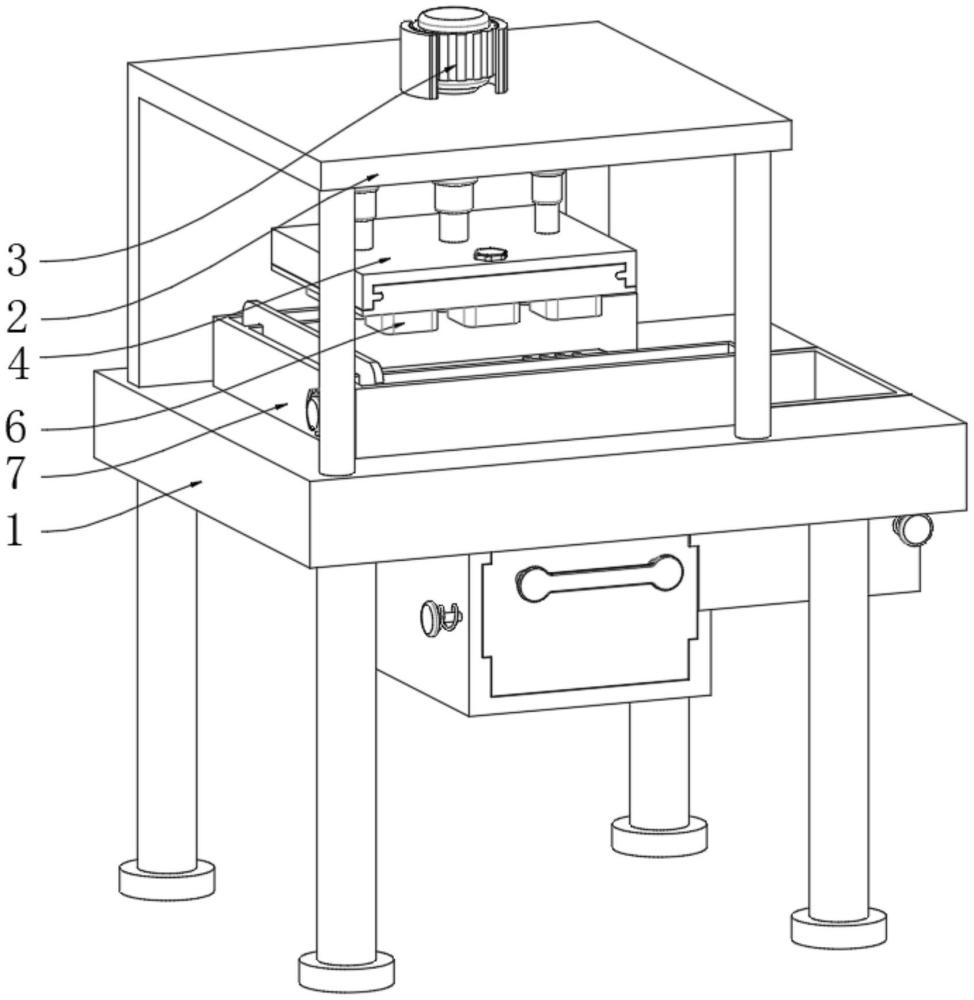

1.一种工业化糌粑的压模成型设备，包括工作台(1)和安装架(2)，其特征在于：所述安装架(2)固定安装在工作台(1)的上表面，所述安装架(2)的上表面贯穿安装有电推杆(3)，所述电推杆(3)的底端固定安装有升降板(4)，所述升降板(4)的下表面设置有安装板(5)，所述安装板(5)的上表面固定安装有凹模块(6)，所述工作台(1)的上表面固定安装有模框(7)，所述模框(7)的两侧侧壁均固定安装有固定架(8)，一个所述固定架(8)的侧壁固定安装有伺服电机(9)，所述伺服电机(9)的输出端固定安装有丝杆(10)，所述模框(7)与两个固定架(8)的内部共同设置有推板(12)，所述工作台(1)的下表面固定安装有安装框(13)和固定框(14)，所述安装框(13)的内部插设有收集盒(15)，所述固定框(14)的内部插设有回收盒(16)，所述升降板(4)的下表面设置有拆装组件。
2.根据权利要求1所述的一种工业化糌粑的压模成型设备，其特征在于：所述丝杆(10)贯穿固定架(8)的侧壁并延伸至固定架(8)的内部，另一个所述固定架(8)的内壁固定安装有滑杆(11)，所述推板(12)一端的侧壁与丝杆(10)螺纹连接，所述推板(12)的另一端套设在滑杆(11)的外表面。
3.根据权利要求1所述的一种工业化糌粑的压模成型设备，其特征在于：所述收集盒(15)和回收盒(16)的两侧侧壁均固定安装有滑块(17)，所述安装框(13)和固定框(14)的两侧内壁分别开设有与对应滑块(17)相适配的滑槽，所述模框(7)的底壁开设有若干个与固定框(14)相连通的漏料槽。
4.根据权利要求1所述的一种工业化糌粑的压模成型设备，其特征在于：所述安装框(13)和固定框(14)的侧壁均插设有定位杆(18)，两个所述定位杆(18)远离安装框(13)和固定框(14)的一端均固定安装有拉块(19)，两个所述定位杆(18)的外表面均套设有拉簧(20)。
5.根据权利要求4所述的一种工业化糌粑的压模成型设备，其特征在于：两个所述定位杆(18)分别贯穿安装框(13)和固定框(14)的侧壁并与对应的滑块(17)插接，两个所述拉簧(20)的一端分别与对应的拉块(19)固定连接，两个所述拉簧(20)的另一端分别与安装框(13)和固定框(14)固定连接。
6.根据权利要求1所述的一种工业化糌粑的压模成型设备，其特征在于：所述拆装组件包括安装槽(21)，所述安装槽(21)开设在升降板(4)的下表面，所述安装板(5)的上表面固定安装有与安装槽(21)相适配的安装座(22)，所述安装槽(21)的内壁固定安装有限位块(23)和卡块(24)，所述安装座(22)的上表面开设有卡槽(25)，所述升降板(4)的上表面螺纹连接有固定螺栓(26)。
7.根据权利要求6所述的一种工业化糌粑的压模成型设备，其特征在于：所述安装座(22)的两侧侧壁均开设有与限位块(23)相适配的限位槽，所述卡块(24)与卡槽(25)的形状均为t型，所述卡块(24)与卡槽(25)的内壁滑动连接，所述固定螺栓(26)贯穿升降板(4)的上表面并与安装座(22)的上表面插接。
