一种鼓泡式水果清洗装置的制作方法

本技术涉及水果清洗，特别是指一种鼓泡式水果清洗装置。

背景技术：

1、蓝莓加工时，需要通过清洗装置将蓝莓进行清洗，且在清洗过程中，为了防止蓝莓损坏，现有大多采用鼓泡式的清洗方式来实现蓝莓的高效清洗。现有的鼓泡式水果清洗装置在清洗蓝莓时，一般是将蓝莓放入清洗箱内，再利用鼓泡机构向清洗箱内吹气，使得清洗箱内的清洗液产生气泡，以实现对蓝莓的清洗，但是在蓝莓清洗后，需要手动将蓝莓由清洗箱内捞出，会增加工人的劳动强度，且蓝莓的打捞效率低，影响蓝莓的加工效率。

技术实现思路

1、本实用新型提出一种鼓泡式水果清洗装置，以解决现有装置需要手动将蓝莓打捞，导致劳动强度大、加工效率低的问题。

2、为了实现上述目的，本实用新型提供如下技术方案：一种鼓泡式水果清洗装置，包括内部设有清洗腔的清洗箱，所述清洗箱上设置有鼓泡机构，且清洗箱的底部安装有排水阀，所述清洗箱的顶部还安装有箱体，且箱体上设置有打捞机构，所述打捞机构包括可升降的设于所述清洗腔内的打捞板、设置在箱体上的驱动件、以及将打捞板与所述驱动件之间快速拆装的连接件，所述驱动件用于驱动打捞板沿所述清洗腔内升降；

3、所述连接件包括对称固定在打捞板上的两个连接座、以及连接在所述驱动件一端的连接杆，两个连接座的顶部均安装有连接块，且连接杆的底部开设有呈十字型分布的连接槽和楔形槽，所述楔形槽内插接有楔形块，所述连接块的内部开设有供楔形块穿过的通孔。

4、优选的，所述连接件还包括将楔形块限位的卡接组件，所述卡接组件包括开设在连接块内的安装腔，所述安装腔与通孔连通，且安装腔内固定有弹簧，所述弹簧的一端连接有活动板，且活动板的一侧安装有可伸进通孔内的卡块，所述楔形块上开设有供卡块卡接的卡槽。

5、优选的，所述驱动件包括对称固定在箱体顶部的两个第一电动推杆，两个所述连接杆的顶端分别固定连接在两个第一电动推杆的伸缩端上。

6、优选的，所述箱体的顶部还安装有盖框，且盖框将两个第一电动推杆罩设。

7、优选的，所述鼓泡机构包括安装在清洗箱一侧的风机、以及固定在清洗箱内部的多个吹风管，所述风机的出风端连接有布风管，且布风管与多个吹风管之间均连接有分流管，多个所述分流管上均安装有单向阀，多个所述吹风管上均安装有均匀分布的吹风嘴。

8、优选的，所述清洗箱上还设置有将多个吹风管进行清刷的清理机构，且清理机构包括开设在清洗箱内壁上的凹腔、以及固定在清洗箱外壁上的第二电动推杆，所述凹腔内设置有移动板，且移动板的底部安装有与多个吹风管一一对应的清擦块，多个所述清擦块的底部均开设有弧状的安装槽，且多个所述安装槽的内壁上均安装有均匀分布的刷条。

9、在上述技术方案中，本实用新型提供的技术效果和优点：

10、（1）本申请设置有打捞机构，在蓝莓清洗后，能够自动将蓝莓捞出，无需人工手动将蓝莓打捞，可降低工人的劳动强度，还能提高蓝莓的打捞效率，有利于蓝莓的高效加工；

11、另外，利用连接件的设置，能够实现打捞板的快速拆装，从而方便打捞板的清理或更换，可保证打捞板的正常使用，实现在蓝莓打捞时清洗液的快速排下，进而有利于蓝莓的快速沥干，方便蓝莓的高效清洗；

12、（2）本申请设置有清理机构，在蓝莓清洗后，能够将吹风管和吹风嘴进行清刷，以去除吹风管和吹风嘴上残留的蓝莓碎渣等杂质，从而实现鼓泡机构的清理，可避免吹风管外壁积垢，防止吹风嘴堵塞，有利于鼓泡机构的正常鼓泡，进一步方便蓝莓的清洗。

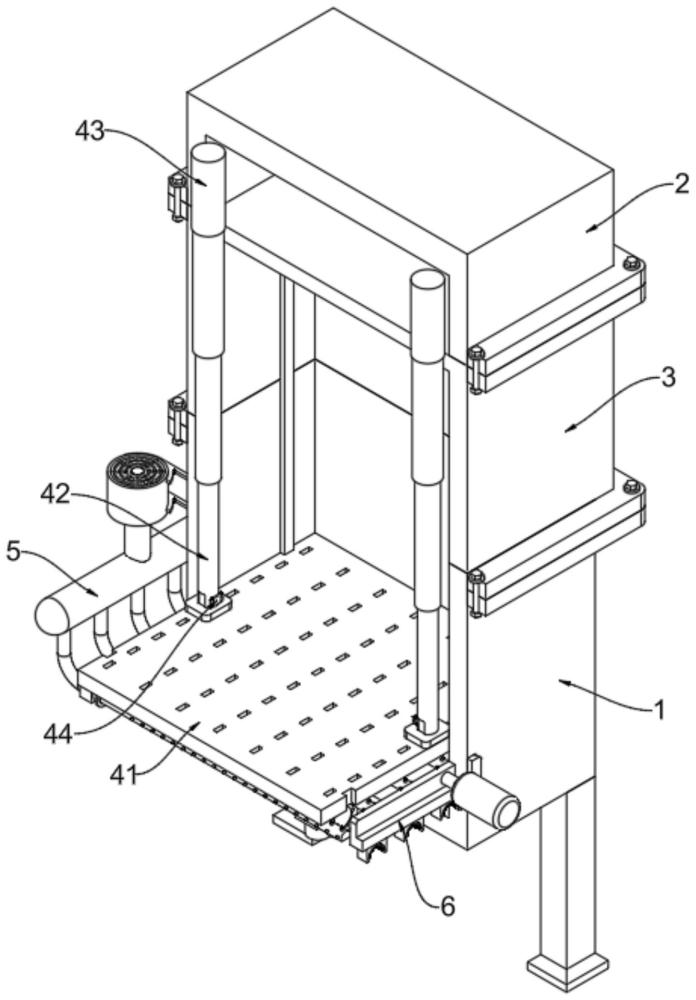

1.一种鼓泡式水果清洗装置，包括内部设有清洗腔的清洗箱（1），所述清洗箱（1）上设置有鼓泡机构（5），且清洗箱（1）的底部安装有排水阀，其特征在于：所述清洗箱（1）的顶部还安装有箱体（3），且箱体（3）上设置有打捞机构（4），所述打捞机构（4）包括可升降的设于所述清洗腔内的打捞板（41）、设置在箱体（3）上的驱动件、以及将打捞板（41）与所述驱动件之间快速拆装的连接件（44），所述驱动件用于驱动打捞板（41）沿所述清洗腔内升降；

2.根据权利要求1所述的一种鼓泡式水果清洗装置，其特征在于：所述连接件（44）还包括将楔形块（446）限位的卡接组件，所述卡接组件包括开设在连接块（442）内的安装腔（449），所述安装腔（449）与通孔（443）连通，且安装腔（449）内固定有弹簧（447），所述弹簧（447）的一端连接有活动板（448），且活动板（448）的一侧安装有可伸进通孔（443）内的卡块（4410），所述楔形块（446）上开设有供卡块（4410）卡接的卡槽（4411）。

3.根据权利要求1所述的一种鼓泡式水果清洗装置，其特征在于：所述驱动件包括对称固定在箱体（3）顶部的两个第一电动推杆（43），两个连接杆（42）的顶端分别固定连接在两个第一电动推杆（43）的伸缩端上。

4.根据权利要求3所述的一种鼓泡式水果清洗装置，其特征在于：所述箱体（3）的顶部还安装有盖框（2），且盖框（2）将两个第一电动推杆（43）罩设。

5.根据权利要求1所述的一种鼓泡式水果清洗装置，其特征在于：所述鼓泡机构（5）包括安装在清洗箱（1）一侧的风机（52）、以及固定在清洗箱（1）内部的多个吹风管（53），所述风机（52）的出风端连接有布风管（51），且布风管（51）与多个吹风管（53）之间均连接有分流管，多个分流管上均安装有单向阀（54），吹风管（53）上均安装有均匀分布的吹风嘴。

6.根据权利要求5所述的一种鼓泡式水果清洗装置，其特征在于：所述清洗箱（1）上还设置有将吹风管（53）进行清刷的清理机构（6），且清理机构（6）包括开设在清洗箱（1）内壁上的凹腔、以及固定在清洗箱（1）外壁上的第二电动推杆（61），所述凹腔内设置有移动板（62），且移动板（62）的底部安装有与吹风管（53）一一对应的清擦块（63），清擦块（63）的底部均开设有弧状的安装槽，且安装槽的内壁上均安装有均匀分布的刷条（64）。
