一种全自动熬制机的制作方法
本技术涉及熬制机，具体为一种全自动熬制机。
背景技术：
1、熬制机是专门用于熬制各种膏剂（如中药膏、药膏、枇杷膏、秋梨膏等）的机器，通常配备搅拌和旋转功能，提高熬制效率和质量，通过内腔设置的加热丝进行电加热方式提供热源，温度可控，操作简便。
2、如公告号为cn223125809u，公告日期为2025年07月22日的中国专利公开了一种自动阿胶熬制机，包括u型架一，所述u型架一的前侧内壁和后侧内壁上均对称转动设有转轴一，相邻的两个所述转轴一之间均固定连接有熬煮锅，所述熬煮锅的下部内均固定嵌设有电加热管，所述u型架一的顶端固定设有u型架二，所述u型架二的顶端固定设有气缸，所述气缸的输出端延伸至所述u型架二内且固定连接有固定座，所述固定座的底端对称固定设有与所述熬煮锅相匹配的盖板，所述盖板上均贯穿转动嵌设有转动杆，本实用新型可以方便移动装置，同时可以提高装置熬制阿胶的效率，且方便将装置内壁上的物料刮落，从而避免影响阿胶熬制的效果，进而有效提高了装置的实用性。
3、从以上专利中可以看出，该熬制机虽然方便移动且将内壁上的物料刮落，但是在熬制过程中存在物料容易沉积在底部且底部加热丝加热容易导致物料内部受热不均匀甚至熬胡的问题。为此本实用新型提供一种全自动熬制机用于解决上述问题。
技术实现思路
1、本实用新型的目的是为了解决现有技术之不足，而提供一种全自动熬制机。
2、为达到上述目的，本实用新型提供如下技术方案：
3、一种全自动熬制机，包括机架，
4、熬制锅，所述熬制锅用于对物料进行熬制，所述熬制锅放置于所述机架的上方；
5、驱动系统，所述驱动系统用于驱动和实现旋转，所述驱动系统固定安装于所述熬制锅的中心上方；
6、固定组件，所述固定组件用于固定作用，所述固定组件滑动设置于所述驱动系统的下部；
7、若干刮刀系统，所述刮刀系统用于对所述熬制锅内的物料进行搅拌以及刮落所述熬制锅底部和内壁上的物料，若干所述刮刀系统的一端分别上下交错地固定连接于所述固定组件上且所述刮刀系统的另一端分别上下交错地紧贴所述熬制锅的底部和内壁；
8、所述熬制锅为包含圆形内壁倒梯形外壁的夹层的熬制锅，所述熬制锅夹层内填充导热油。
9、优选的，所述驱动系统包括从上到下依次设置的电机、支撑架和旋转轴，所述熬制锅顶部上焊接两个沿中心对称的固定块，所述支撑架通过内六角螺钉固定安装于所述固定块上，所述电机固定安装于所述支撑架上且所述电机的输出端同轴连接旋转轴，所述旋转轴穿透所述支撑架向下延伸至所述熬制锅内壁底部上方4~6 cm处。
10、优选的，所述固定组件包括从下到上依次设置且滑动连接于所述旋转轴外表面上的套筒、弹簧和套环，所述套筒和套环外壁上分别设置若干通孔，弹簧的顶端和底端分别固定连接所述套环的底部和所述套筒的顶部；所述套筒外壁上等夹角90º上下交错焊接四个所述刮刀系统。
11、优选的，所述刮刀系统包括刮刀、固定板和固定弯管，所述刮刀的顶端为与所述熬制锅相对应的底部或内壁弧度相适配的圆弧刀片且所述圆弧刀片向上倾斜设置，所述刮刀的尾端为弯折结构且均匀分布三个长方形通孔，所述固定板上固定设置三个固定孔且所述固定板焊接连接所述固定弯管的一端，所述固定弯管的另一端焊接连接在所述套筒的外壁上，所述刮刀的尾端上长方形通孔与所述固定板上固定孔的位置相对应，所述刮刀的尾端采用螺钉通过长方形通孔和固定孔固定安装于所述固定板上。
12、优选的，所述熬制锅夹层的底部和侧部分别设置若干加热棒和温度传感器，所述机架的一侧固定设置控制系统，所述控制系统分别与所述电机、加热棒和温度传感器电性连接。
13、本实用新型的有益效果：
14、设置与熬制锅底部或内壁弧度相适配的刮刀，通过弹簧的弹性压迫固定组件进而使刮刀紧贴熬制锅底部和内壁，从而刮干净熬制锅底部和内壁上的物料，通过若干加热棒对熬制锅夹层内的导热油进行加热并通过温度传感器和控制系统对导热油的温度进行精准控温，使熬制锅内的物料受热均匀。本申请解决了熬制过程中存在物料容易沉积在底部且底部加热丝加热容易导致物料内部受热不均匀甚至熬胡的问题，实现了对熬制锅底部和内壁上的物料刮干净以及精准控温对熬制锅内的物料均匀加热，从而避免影响熬制的效果。

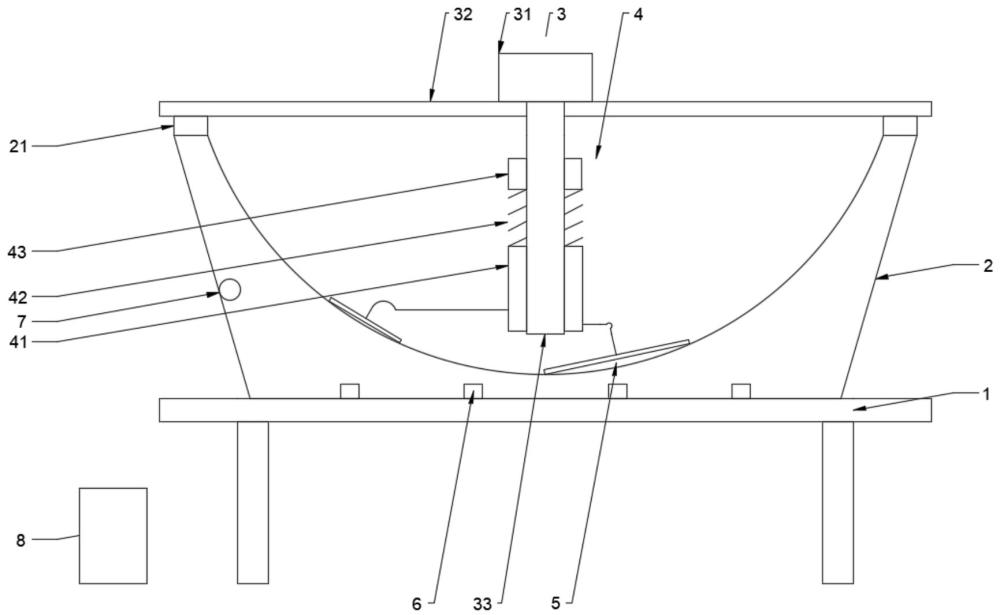

1.一种全自动熬制机，包括机架(1)，
2. 根据权利要求1所述的一种全自动熬制机，其特征在于：所述驱动系统(3)包括从上到下依次设置的电机(31)、支撑架(32)和旋转轴(33)，所述熬制锅(2)顶部上焊接两个沿中心对称的固定块(21)，所述支撑架(32)通过内六角螺钉固定安装于所述固定块(21)上，所述电机(31)固定安装于所述支撑架(32)上且所述电机(31)的输出端同轴连接旋转轴(33)，所述旋转轴(33)穿透所述支撑架(32)向下延伸至所述熬制锅(2)内壁底部上方4~6 cm处。
3.根据权利要求2所述的一种全自动熬制机，其特征在于：所述固定组件(4)包括从下到上依次设置且滑动连接于所述旋转轴(33)外表面上的套筒(41)、弹簧(42)和套环(43)，所述套筒(41)和套环(43)外壁上分别设置若干通孔，弹簧(42)的顶端和底端分别固定连接所述套环(43)的底部和所述套筒(41)的顶部；所述套筒(41)外壁上等夹角90º上下交错焊接四个所述刮刀系统(5)。
4.根据权利要求3所述的一种全自动熬制机，其特征在于：所述刮刀系统(5)包括刮刀(51)、固定板(52)和固定弯管(53)，所述刮刀(51)的顶端为与所述熬制锅(2)相对应的底部或内壁弧度相适配的圆弧刀片且所述圆弧刀片向上倾斜设置，所述刮刀(51)的尾端为弯折结构且均匀分布三个长方形通孔(54)，所述固定板(52)上固定设置三个固定孔(55)且所述固定板(52)焊接连接所述固定弯管(53)的一端，所述固定弯管(53)的另一端焊接连接在所述套筒(41)的外壁上，所述刮刀(51)的尾端上长方形通孔(54)与所述固定板(52)上固定孔(55)的位置相对应，所述刮刀(51)的尾端采用螺钉通过长方形通孔(54)和固定孔(55)固定安装于所述固定板(52)上。
5.根据权利要求1所述的一种全自动熬制机，其特征在于：所述熬制锅(2)夹层的底部和侧部分别设置若干加热棒(6)和温度传感器(7)，所述机架(1)的一侧固定设置控制系统(8)，所述控制系统(8)分别与所述加热棒(6)和温度传感器(7)电性连接。
