一种输送设备和电池生产系统的制作方法
本技术属于电池生产设备，具体涉及一种输送设备和电池生产系统。
背景技术：
1、电池生产过程涵盖极片制备、电芯组装、注液、封装等多个环节，其中匀浆工序是极片制备的核心步骤。匀浆工序，需要将各类浆料(液体物料或固液混合物料)添加进搅拌机进行制浆，在浆料的添加输送过程中，为了确保电池电芯品质，会对浆料进行品质管控，其中之一就涉及到浆料的输送精度管控。
2、目前的匀浆工序中，由于来料存在气泡，且上料过程中也会由于扰动空气产生气泡，尽管进行了抽真空消泡处理，但处理不彻底或者人员操作不规范还是会导致有些许气泡随着泵输送进入输送管道内，不断累积，最终使得系统经过一段时间使用后出现加注精度超差等异常，无法长期满足高精度加注，需要人工定期进行精度复校，每次复校不仅会导致浆料的报废、增加人工成本，也会影响正常的生产工序。
技术实现思路
1、本实用新型实施例提供了一种输送设备和电池生产系统，以解决匀浆过程中加注精度不足的问题。
2、为了解决上述技术问题，本实用新型是这样实现的：
3、第一方面，本申请实施例提供了一种输送设备，所述输送设备包括：第一储料罐、第一输送管道、第二储料罐和循环管道；
4、所述第一储料罐设置有第一输入口、第一输出口和连通孔，所述第二储料罐设置有第二输入口；
5、所述第一输出口与所述第一输送管道的一端连通，所述第一输送管道的另一端与所述第二输入口连通；
6、所述第一输送管道至少部分与水平方向之间存在夹角θ，所述夹角θ满足0°＜θ≤45°；
7、沿铅锤方向，所述第一输送管道具有距离地面最远的顶部，所述顶部设有排泄口，所述循环管道的一端与所述排泄口连通，所述循环管道的另一端与所述第一输入口连通；
8、所述循环管道上还包括循环阀，所述循环阀设置在所述循环管道靠近所述排泄口的一侧。
9、可选地，所述输送设备还包括：第二输送管道；
10、所述第二输送管道沿所述铅锤方向设置，所述第二输送管道与所述第一输送管道连通，所述第二输送管道与所述第一输出口连通，所述第一输送管道与所述第二输入口连通。
11、可选地，所述夹角θ满足0.5°≤θ≤1°。
12、可选地，所述输送设备还包括：输送泵；
13、所述输送泵具有泵送入口和泵送出口；
14、所述泵送入口与所述第一输出口连通，所述泵送出口与所述第一输送管道靠近所述第一储料罐的一端连通。
15、可选地，沿铅锤方向，所述第一输送管道靠近所述第一储料罐一侧的高度高于所述第一输送管道靠近所述第二储料罐一侧的高度。
16、可选地，所述输送设备还包括：破空阀，所述破空阀连接于所述连通孔所在部位。
17、可选地，所述输送设备还包括第一单向阀和第二单向阀；
18、所述第一单向阀设置在所述第一输送管道靠近所述泵送出口的一侧，所述第二单向阀设置在所述循环管道靠近所述输送管道的一侧。
19、可选地，所述第一输送管道上还设有加注阀和调压阀；
20、所述加注阀和所述调压阀设置在所述第一输送管道靠近所述第二储料罐的一端。
21、可选地，所述输送设备还包括：称重传感器和控制器；
22、所述称重传感器和所述第一储料罐连接，所述控制器和所述称重传感器电连接，所述控制器和所述输送泵电连接；
23、所述称重传感器用于获取所述第一储料罐的重量数据，所述控制器用于依据所述称重传感器的重量数据控制所述输送泵的转速。
24、第二方面，本申请实施例还提供了一种电池生产系统，包括上述的输送设备。
25、在本申请实施例中，第一储料罐储存浆料，第一输送管道将浆料稳定输送至第二储料罐，循环管道与第一输送管道和第一储料罐相连，打循环时，第一输送管道内的气泡通过循环管道送回第一储料罐，确保第一输送管道每次供料输送时管道内都是充盈的状态，最终实现长期高精度输送，还能减少人工维护，整体显著提升了浆料输送的可靠性与生产效率，降低运营成本。

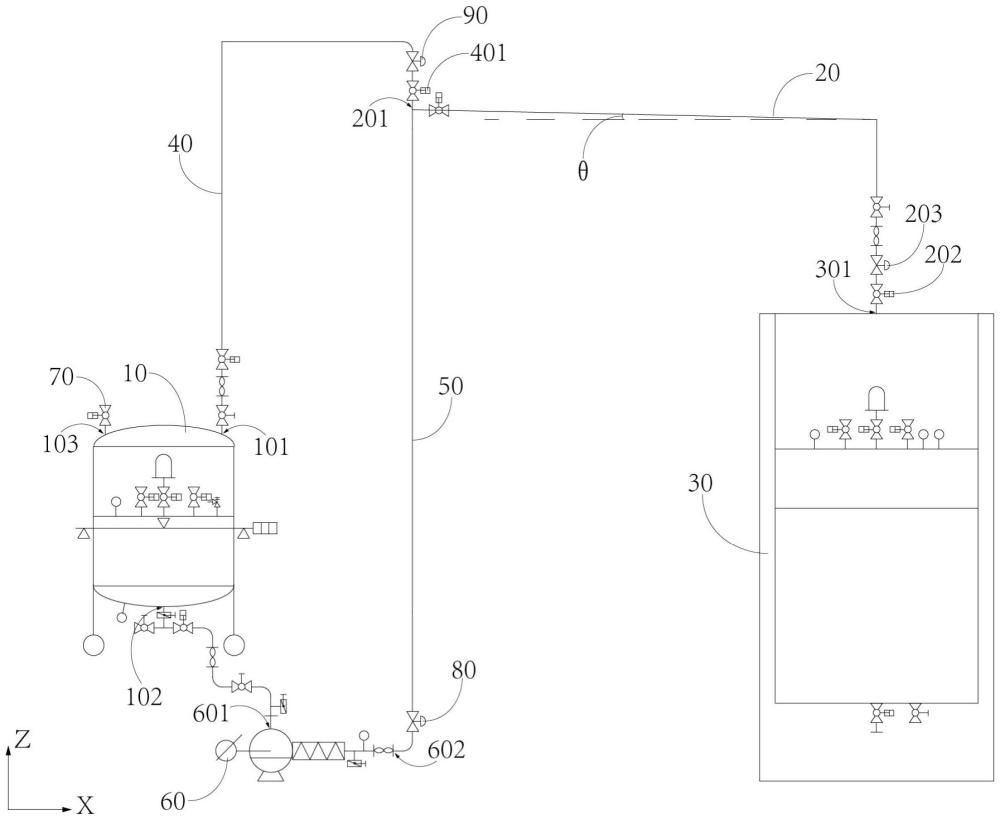

1.一种输送设备，其特征在于，所述输送设备包括：第一储料罐（10）、第一输送管道（20）、第二储料罐（30）和循环管道（40）；
2.根据权利要求1所述的输送设备，其特征在于，所述输送设备还包括：第二输送管道（50）；
3.根据权利要求2所述的输送设备，其特征在于，所述夹角θ满足0.5°≤θ≤1°。
4.根据权利要求1所述的输送设备，其特征在于，所述输送设备还包括：输送泵（60）；
5.根据权利要求2所述的输送设备，其特征在于，沿铅锤方向（z），所述第一输送管道（20）靠近所述第一储料罐（10）一侧的高度高于所述第一输送管道（20）靠近所述第二储料罐（30）一侧的高度。
6.根据权利要求1所述的输送设备，其特征在于，所述输送设备还包括：破空阀（70），所述破空阀（70）连接于所述连通孔（103）所在部位。
7.根据权利要求4所述的输送设备，其特征在于，所述输送设备还包括第一单向阀（80）和第二单向阀（90）；
8.根据权利要求1-6任一项所述的输送设备，其特征在于，所述第一输送管道（20）上还设有加注阀（202）和调压阀（203）；
9.根据权利要求4所述的输送设备，其特征在于，所述输送设备还包括：称重传感器和控制器；
10.一种电池生产系统，其特征在于，包括权利要求1-9任一项所述的输送设备。
