一种灌装组件及具有其灌装系统的制作方法

本发明涉及饮料灌装，特别涉及一种灌装组件及具有其灌装系统。

背景技术：

1、鱼腥草又名蕺(ji)菜、蕺儿根、摘儿根等，为三白草科多年生草本，因其茎叶搓碎后有鱼腥味，故名鱼腥草。鱼腥草汁，主要从鱼腥草叶茎中提炼的鱼腥草汁及花籽中提炼油，具有清热解毒、利尿消肿。治肺炎、肺脓病、热痢、痢疾、水肿、淋病、白带、痛肿、痔疮、脱肛、湿疹、秃疮、疥癣。刺梨为维c之王，还含有大量能保护人体健康的防癌抗衰老的活性物质，超氧化物歧化酶(sod)、多种维生素、氨基酸和微量元素。具有健胃消食、滋补强壮的功效，收涩固精、止学血止带功效，可治疗遗精等功效。随着生活水平的提高，市场上鱼腥草类饮料的需求量不断上升，由此带来的饮料灌装技术也不断完善。

2、现有技术中，一般使用灌装设备进行饮料的灌装加工，但是，饮料在灌装加工的过程中，饮料会因快速注入产品内部而形成气泡，而鱼腥草类饮料内部的气泡会影响其口感，不利于其后续销售与饮用。

3、因此，发明一种灌装组件及具有其灌装系统来解决上述问题很有必要。

技术实现思路

1、本发明的目的在于提供一种灌装组件及具有其灌装系统，以解决上述背景技术中提出的问题。

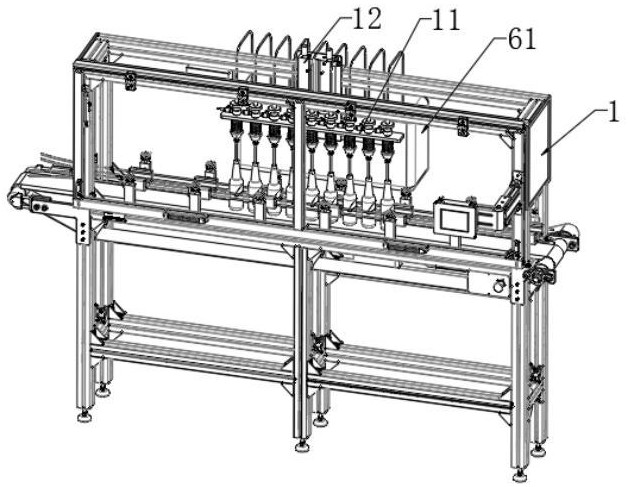

2、为实现上述目的，本发明提供如下技术方案：一种灌装组件，包括：机架，其内部具有可上下升降的支架，所述支架与机架之间设有升降气缸；导料管，其设有多个且水平依次位于支架的内部，所述导料管用于输送液体原料；进料管，其设置于导料管的内部，所述进料管的内部设有供液体原料流动的内腔，且进料管的外侧壁底端贯穿设有出料孔，其用于饮料的排出；排气管，用于控制将产品内气体的排出；封堵部，用于控制出料孔的封堵程度，以达到对进料管内排出饮料流量的控制。

3、优选的，所述封堵部包括：套筒，其设置于进料管的底部；复位弹簧，其设置于套筒与进料管之间；封堵孔，其开设于套筒的外壁，并与出料孔相对应。

4、优选的，还包括：所述导料管的内部由上至下垂直依次设有进料槽、延伸槽、密封槽、过渡腔以及插槽；所述进料管的顶端可滑动的插接设于插槽的内部，所述进料管的顶端延伸至延伸槽内，且进料管的顶端与延伸槽顶端内壁之间设有弹簧；密封球，其可滑动的设于延伸槽内；凹槽，其设于延伸槽的底端并与密封槽的槽口相连接，所述凹槽设为半球形结构，所述密封球设于凹槽内，所述密封球在液体压力作用下进入凹槽内并实现对密封槽的密封；插管，其位于进料管的顶端并与密封槽相适配，所述插管的两侧均开设有通槽，所述通槽用于增加液体进入插管的速度；所述进料管的底端与产品底端贴合后插管插入密封槽内并将密封球顶起，所述密封槽打开实现液体的灌装。

5、优选的，还包括：密封套，所述密封套位于过渡腔的内部顶端并与密封槽相连通；连接管，其位于插管与进料管之间，所述连接管插入密封套内以提升进料管与密封槽之间液体通道的密封性。

6、优选的，还包括：滑套，其可滑动的设于排气管的外侧底端，所述滑套用于封堵进气孔；浮板，其位于滑套的底端，且浮板的中部设有多个通孔；所述滑套在液体灌装过程中用于封堵进气孔使得产品内部压力上升以压缩液体使其内部气泡排出，所述浮板用于在液体灌装至产品顶部后带动滑套向上运动以解除进气孔的封堵，所述进气孔用于排出产品内部的气体。

7、优选的，还包括：排气管，其固定设于进料管的顶端且可插接的设于插槽的内部，所述排气管的内部设有供气体排出的空腔，所述空腔的内侧壁两端均贯穿设有排气孔与进气孔，且排气孔位于过渡腔内；所述排气管的外侧底端设有多个导向滑座，所述滑套与浮板之间设有与导向滑座相适配的导向滑块，所述导向滑块与导向滑座用于限制滑套的滑动范围以保证其对进气孔的封堵效果。

8、优选的，还包括：排气嘴，其位于导料管的外侧顶端；排气通道，其位于导料管的内部并将排气嘴与过渡腔相连通；排气管，其位于排气嘴的一端；

9、红外气体传感器，其位于排气管的中部，所述红外气体传感器用于检测排气管的排气情况以控制升降气缸带动支架上升中指灌装。

10、优选的，还包括：密封塞，其可滑动的设于导料管的底端并与导料管之间设有弹簧，所述密封塞设为锥形结构；插块，其位于导料管的底端，所述插块可插入密封塞内以实现对产品的完全密封，所述导料管向下运动的过程中密封塞首先与产品贴合并与产品之间留有缝隙以便于产品内部原有气体排出，所述插块插入密封塞后可实现对产品的完全密封以便于对产品内部液体的加压。

11、优选的，还包括：连接阀，其位于导料管的顶端并与进料槽相连通；储料罐与软管，所述储料罐位于机架的一侧，所述储料罐用于储存液体，所述软管位于储料罐与连接阀之间。

12、一种具有灌装组件的灌装系统，包括：输送模块、灌装组件、检测模块以及控制模块；

13、其中，所述输送模块包括安装于灌装组件内部的传送带，所述输送模块用于实现产品的输送，所述检测模块包括安装于灌装组件内部的红外气体传感器，所述检测模块用于检测排气管内部气体通过判断产品是否灌装完成，所述控制模块包括安装于灌装组件内部的升降气缸，所述控制模块用于在检测模块检测到产品灌装完成后控制升降气缸运动以终止灌装作业。

14、本发明的技术效果和优点：

15、1、本发明通过设置导料管、进料管、排气管以及密封塞，导料管与进料管可以实现对鱼腥草饮料的输送灌装，进料管在插入产品时，密封塞与导料管之间留有空隙，产品内部原有的空气随着液体的注入被排出，灌装作业的过程中，导料管底端的插块与密封塞将产品完全密封，后续注入的饮料使得产品内部气压升高，以使得饮料内部的气泡在压力作用下被排出，灌装作业完成后，排气管将产品内部的气体排出，在实现了鱼腥草饮料灌装的同时排出了饮料内部的气泡。

16、2、本发明通过设置延伸槽、密封槽、密封球以及插管，密封球与密封槽可以实现对饮料输送管道的封堵，当进料管底端与产品底部接触后，插管将密封球顶起并打开饮料输送管道，此时饮料经过进料管底端的出料孔排出，由于出料孔此时位于产品底部，因此饮料可以直接注入产品底部，以减少饮料在产品内部的流动距离从而达到减少饮料内部气泡量的效果。

17、3、本发明通过设置套筒、复位弹簧和封堵孔的，当封堵孔对出料孔部分封堵时，进料管内的饮料流量减小，并往产品内流入，且在流入的过程中不与产品的内部或底部发生碰撞，从而减少气泡的产生，此为往产品内第一灌装速度；当封堵孔对出料孔部分完全重合时，进料管内的饮料流量恢复正常，且比第一灌装速度时的流量大，并往产品内流入，且在流入产品内部时，因产品内部灌装有预设量的饮料，且在流入到产品内部时不与产生的内部或底部发生碰撞，从而减少气泡的产生，此为往产品内第二灌装速度，在增加产品灌装速度的同时也能减少气泡的产生，还能缩减灌装的时间，从而提升了产品灌装的整体效率。

18、4、本发明通过设置红外气体传感器、升降气缸，红外气体传感器可以监测产品灌装完成后排气管的排气情况，以判断产品灌装完成的时机，升降气缸可以控制导料管升降以完成灌装作业开始和终止的控制，红外气体传感器在检测到排气管排气后可以通过升降气缸终止灌装作业，以避免饮料灌注过量的情况发生。
