一种化工安全管道防泄漏监测设备的制作方法

本发明涉及化工管道监测，更具体地说是一种化工安全管道防泄漏监测设备。

背景技术：

1、化工管道主要用于输送各种化工流体到化工设备、储罐或单元位置的连接部件，其能够保证了生产的连续性效果，因此化工管道投入使用时，可配备专用的防泄漏监测设备进行配合使用，使之达成连续作业时的可控性及安全性效果；

2、为此防泄漏监测设备可根据化工管道所输送的不同类型物料（气体、液体等）进行选配，使得能根据合适的类型来确保管道的正常输送作业安全系数，避免了泄漏等隐患的出现，提高了化工作业的稳定性；

3、综上所述本发明人发现，现有的防泄漏监测设备主要存在以下缺陷：由于当前防泄漏监测设备在发现化工管道发生泄漏将信号传输至监控终端并发出报警时无法精准地将管道具体发生泄漏位置进行指出，以至于在夜晚时还需进行逐一找寻而产生的难以在第一时间对泄漏位置进行抢修，为此会降低了当前监测设备的使用强度，同时在泄漏过程中，无法判定泄漏的气体或流体的泄漏速度，以至于会影响了抢修之前的工具准备准确性，间接地会降低了抢修时的效率情况。

技术实现思路

1、本发明实现技术目的所采用的技术方案是：一种化工安全管道防泄漏监测设备，其结构包括：输送槽、管道本体、连接法兰、防爆座、监测主体，所述输送槽与管道本体为一体，管道本体结合连接法兰与防爆座衔接，防爆座确定监测主体的位置，监测主体通过防爆座对连接法兰、管道本体进行监测。

2、作为本发明的进一步改进，所述监测主体设有警报音响、拆卸板、防爆主机、信号杆、支柱、泄漏传感器、多功能监测结构，所述警报音响通过拆卸板安装于防爆主机当中并与信号杆进行电连接，支柱设置于防爆主机下端并且让泄漏传感器贯穿，防爆主机左右两侧与多功能监测结构进行电连接。

3、作为本发明的进一步改进，所述多功能监测结构还设有定位结构、识别结构，所述定位结构与识别结构进行间距配合并且一端均嵌入于绝缘块当中与布线块内部的线路进行电连接，布线块一端中心搭载有通电块。

4、作为本发明的进一步改进，通过监测主体的警报音响与多功能监测结构的定位结构、识别结构进行电连接，结合泄漏传感器让防爆主机触发定位结构、识别结构进行作业。

5、作为本发明的进一步改进，所述输送槽与管道本体为一体并且管道本体与连接法兰处于同一圆心点，防爆座与监测主体均以垂直方位进行设定。

6、作为本发明的进一步改进，所述警报音响设置在拆卸板的中心位置，拆卸板边角位置设置有四颗锁定栓与防爆主机进行固定，信号杆以垂直方位进行设定，支柱与泄漏传感器相互垂直并且泄漏传感器与管道本体内部相通，多功能监测结构以对称方位设置在防爆主机左右两侧。

7、作为本发明的进一步改进，所述定位结构设置在识别结构的上方位置，两者一端均插入绝缘块内部，布线块内部将线轴覆盖，通电块插入防爆主机内部电连接。

8、作为本发明的进一步改进，所述定位结构还设有驱动马达，所述驱动马达设置在转轮的圆心位置，转轮边缘表面的接触层设置有辅助轮，在转轮边缘位置设置有执行模块，执行模块一端连接有激光灯。

9、作为本发明的进一步改进，所述驱动马达与转轮处于同一圆心位置并且结合接触层的辅助轮在绝缘块上进行来回旋转，执行模块与驱动马达进行电连接，激光灯所射出的激光颜色为绿色。

10、作为本发明的进一步改进，所述识别结构还设有衔接块，所述衔接块一端搭载有主杆，主杆一端连接有调节轮，调节轮当中连接有副杆并且副杆一端连接有拼接块，拼接块中心位置设置有摄像头，拼接块左右两侧还设置有吸气块，在吸气块一端位置还连接有解析模块。

11、作为本发明的进一步改进，所述衔接块与主杆相互垂直，主杆的调节轮让副杆进行调节旋转，副杆的拼接块以平行方位进行设定，拼接块的摄像头为球体形状，吸气块内置有小型吸气风机并与解析模块相通，解析模块通过防爆主机及终端的程序设定识别化工气体类型。

12、作为本发明的进一步改进，所述防爆座设有组装端，所述组装端与底座上端为一体，底座下端设置有穿插层并且携带有加固垫及防偏垫。

13、作为本发明的进一步改进，所述底座通过组装端与监测主体的支柱相连接并结合穿插层的加固垫让泄漏传感器贯穿，加固垫与防偏垫在穿插层位置呈现出三角布置且嵌入于连接法兰及管道本体的连接位置当中。

14、作为本发明的进一步改进，所述加固垫还设有贯穿槽，所述贯穿槽左右两侧设置有夹块，夹块设置于橡胶体内部中心左右两侧，橡胶体表面上端位置设置有重叠层。

15、作为本发明的进一步改进，所述贯穿槽以垂直方位进行设定并且通过夹块将泄漏传感器边缘位置进行夹紧，夹块在橡胶体中心位置以对称方位进行设定，橡胶体的重叠层形状与穿插层形状相互吻合。

16、与现有技术相比，本发明具有如下有益效果：

17、1.本发明由监测主体改进后，通过防爆主机边缘的多功能监测结构为基础，可在泄漏时启动定位结构及识别结构精准的确定化工管道某一处泄漏位置以及泄漏流体的流量或气体的类型，因此能精准的判定化工管道的泄漏程度，提高了抢修工具的挑选精度以及泄漏位置的精准定位效果。

18、2.本发明由定位结构及识别结构改进后，通过驱动马达带动转轮来回转动的效果下能让激光灯进行上下摇晃，以至于能在夜晚时起到明显的位置标识效果，避免了在夜晚时出现的难以找寻泄漏节点的情况，同时识别结构的摄像头能对准于地面，将泄漏流体的流速进行监测，达成泄漏程度的判定，在气体泄漏时可通过吸气块进行取样，将化工气体引入解析模块当前进行类型解析，以便于达成快速分辨危害程度来制定抢修计划，因此能进一步的提高了监测的效果。

19、3.本发明由防爆座改进后，通过底座上的组装端提高与支柱的连接垂直度，然后利用弧形穿插层能与连接法兰进行精准连接，同时内部所设置的加固垫及防偏垫能防止整体设备的倾斜或脱落，提高了连接固定性，进而加固垫的橡胶体能结合内部夹块将贯穿槽位置的泄漏传感器边缘进行夹持，保证了泄漏传感器的垂直稳定性。

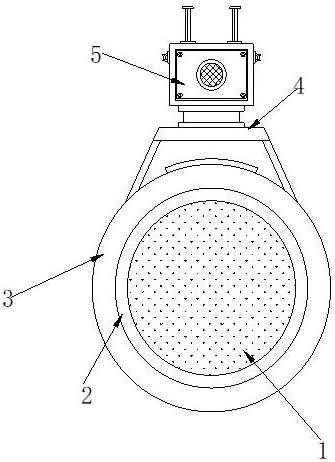

1.一种化工安全管道防泄漏监测设备，其结构包括：输送槽（1）、管道本体（2）、连接法兰（3）、防爆座（4）、监测主体（5），所述输送槽（1）与管道本体（2）为一体，管道本体（2）结合连接法兰（3）与防爆座（4）衔接，防爆座（4）确定监测主体（5）的位置，监测主体（5）通过防爆座（4）对连接法兰（3）、管道本体（2）进行监测，其特征在于：

2.根据权利要求1所述的一种化工安全管道防泄漏监测设备，其特征在于：所述输送槽（1）与管道本体（2）为一体并且管道本体（2）与连接法兰（3）处于同一圆心点，防爆座（4）与监测主体（5）均以垂直方位进行设定。

3.根据权利要求1所述的一种化工安全管道防泄漏监测设备，其特征在于：所述警报音响（51）设置在拆卸板（52）的中心位置，拆卸板（52）边角位置设置有四颗锁定栓与防爆主机（53）进行固定，信号杆（54）以垂直方位进行设定，支柱（55）与泄漏传感器（56）相互垂直并且泄漏传感器（56）与管道本体（2）内部相通，多功能监测结构（57）以对称方位设置在防爆主机（53）左右两侧。

4.根据权利要求1所述的一种化工安全管道防泄漏监测设备，其特征在于：所述定位结构（571）设置在识别结构（572）的上方位置，两者一端均插入绝缘块（573）内部，布线块（574）内部将线轴覆盖，通电块（575）插入防爆主机（53）内部电连接。

5.根据权利要求1所述的一种化工安全管道防泄漏监测设备，其特征在于：所述定位结构（571）还设有驱动马达（5711），所述驱动马达（5711）设置在转轮（5712）的圆心位置，转轮（5712）边缘表面的接触层（5713）设置有辅助轮（5714），在转轮（5712）边缘位置设置有执行模块（5715），执行模块（5715）一端连接有激光灯（5716）；

6.根据权利要求1所述的一种化工安全管道防泄漏监测设备，其特征在于：所述识别结构（572）还设有衔接块（5721），所述衔接块（5721）一端搭载有主杆（5722），主杆（5722）一端连接有调节轮（5723），调节轮（5723）当中连接有副杆（5724）并且副杆（5724）一端连接有拼接块（5725），拼接块（5725）中心位置设置有摄像头（5726），拼接块（5725）左右两侧还设置有吸气块（5727），在吸气块（5727）一端位置还连接有解析模块（5728）；

7.根据权利要求1所述的一种化工安全管道防泄漏监测设备，其特征在于：所述防爆座（4）设有组装端（41），所述组装端（41）与底座（42）上端为一体，底座（42）下端设置有穿插层（43）并且携带有加固垫（44）及防偏垫（45）；

8.根据权利要求7所述的一种化工安全管道防泄漏监测设备，其特征在于：所述加固垫（44）还设有贯穿槽（441），所述贯穿槽（441）左右两侧设置有夹块（442），夹块（442）设置于橡胶体（443）内部中心左右两侧，橡胶体（443）表面上端位置设置有重叠层（444）；
