一种鹤管归位检测装置的制作方法
本技术涉及鹤管检测，具体涉及一种鹤管归位检测装置。
背景技术：
1、鹤管是一种可以伸缩移动的管子，多用于石油、化工码头液体装卸，管内介质如油、水等。
2、鹤管接头的端面需保持干净、没有污染物，装卸完毕后需放置在固定的归位座上；但是现场相邻的有不止一个归位座，鹤管接头必须按要求放置到对应的归位座上，防止错位归位，而导致线管缠绕或鹤管掉落。
3、目前鹤管归位的检测基本都是采用机械运动部件的移动，来触发限位开关动作来识别是否归位；譬如通过鹤管接头碰撞归位座中外部的顶针来触发是否归位，并且归位座中外部的顶针必须深入到归位座内部才能顶住限位开关；但是归位座一般都是露天放置的，没有任何遮挡物用来防止雨水或者灰层对归位座的侵蚀，所以长时间的使用容易导致设备的可靠性有所降低；而且也容易因操作人员的疏忽把鹤管接头搁置到非对应的归位座上。因此，如何确保鹤管接头搁置在对应归位座上，已成为目前亟需解决的难题。
技术实现思路
1、本实用新型要解决的技术问题是提供一种鹤管归位检测装置，通过磁极传感器和磁极块的配合使用，可通过磁极排序来检测鹤管接头是否搁置在对应归位座上，此过程省时省力，提高了检测效率和检测准确率。

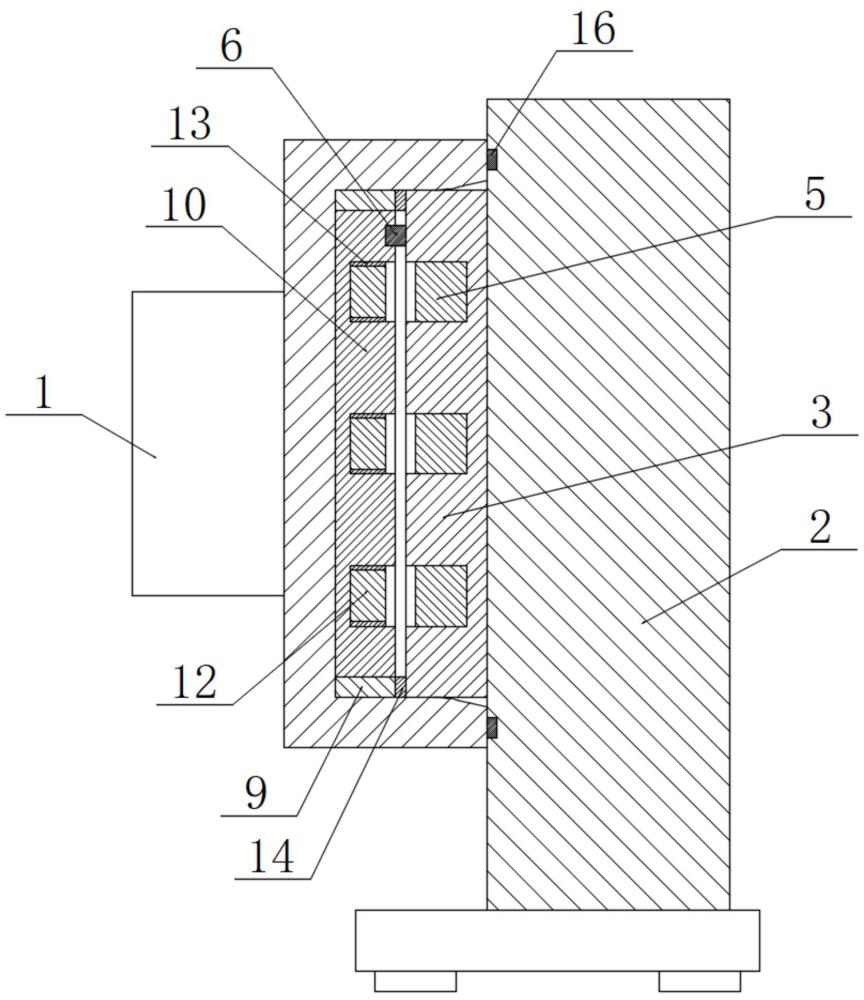

2、为解决上述技术问题，本实用新型采取如下技术方案：本实用新型的一种鹤管归位检测装置，其创新点在于：包括鹤管接头、接头磁性板、磁极块、归位座、嵌入头和磁极传感器；所述鹤管接头和归位座左右间隔设置，且所述鹤管接头的插入部水平横向朝右设置；在所述鹤管接头的插入部端面中间位置还垂直嵌入开设有圆形的嵌入槽，并在所述嵌入槽内靠左侧还同轴心安装有磁极排序的接头磁性板；在所述接头磁性板的右侧面还沿其圆周方向依次间隔垂直嵌入开设有数个安装槽ⅱ，且在每一所述安装槽ⅱ内还同轴心安装有磁极块；在所述归位座的左侧面相对于嵌入槽位置还同轴心整体成型设有与嵌入槽相匹配的嵌入头，且在所述嵌入头的左端面相对于每一个安装槽ⅱ位置还同轴心垂直嵌入开设有与安装槽ⅱ相匹配的安装槽ⅰ，并在每一所述安装槽ⅰ内还同轴心安装有磁极传感器，进而通过磁极传感器和磁极块的配合进行鹤管归位检测；
3、还包括定位板；在所述接头磁性板上还同轴心套接设有与其相匹配的圆环状定位板，所述定位板的外径与所述鹤管接头的嵌入槽直径相匹配，且其宽度小于所述嵌入槽的开设深度，并与所述接头磁性板的宽度相一致；所述定位板的左侧面与所述鹤管接头的右内侧面相对于嵌入槽左侧位置贴合固定连接，且其外圆周面与所述鹤管接头的插入部内圆周面贴合固定连接，并确保所述定位板的左右侧面与所述接头磁性板的左右侧面齐平设置，进而通过定位板对接头磁性板进行定位安装；
4、每一所述安装槽ⅱ的左端面均不延伸出所述接头磁性板的左侧面，且每一所述安装槽ⅱ的开设深度均大于对应所述磁极块的长度，并确保每一所述磁极块的左端面均与对应所述安装槽ⅱ的左端面齐平设置；
5、还包括橡胶套；在每一所述磁极块上相对于对应安装槽ⅱ内还同轴心套接设有与磁极块相匹配的橡胶套，每一所述橡胶套的长度均与对应所述磁极块的长度相对应，且二者对齐设置，并通过胶封连接在一起，进而通过橡胶套对对应磁极块进行保护；
6、每一所述安装槽ⅰ的右端面均不延伸出所述嵌入头的右侧面，且每一所述安装槽ⅰ的开设深度均大于对应所述磁极传感器的长度，并确保每一所述磁极传感器的右端面均与对应所述安装槽ⅰ的右端面齐平设置。
7、优选的，在所述定位板的右侧面还同轴心设有与其相匹配的圆环状橡胶垫，所述橡胶垫的内外径分别与所述定位板的内外径相一致，且二者对齐固定连接，进而通过橡胶垫的右侧面与所述嵌入头的左侧面抵紧接触，确保嵌入头不会对接头磁性板造成碰撞损伤。
8、优选的，所述嵌入头的左侧面与所述橡胶垫的右侧面抵紧接触时，每一所述磁极传感器与对应所述磁极块之间的间距，需确保对磁极传感器检测对应磁极块的排序动作不产生影响。
9、优选的，所述嵌入槽的内部右端为朝外侧设置的圆弧过渡段，且所述嵌入槽的开设深度，与所述嵌入头、橡胶垫以及定位板的宽度之和相匹配，进而确保嵌入头的左侧面与橡胶垫的右侧面抵紧接触时，鹤管接头的插入部端面与归位座的左侧面抵紧贴合。
10、优选的，在所述鹤管接头的插入部端面相对于嵌入槽外侧还同轴心固定设有圆环状的定位块，所述定位块的外径小于所述鹤管接头的插入部端面外径，且其内径大于所述嵌入槽的右端直径；在所述归位座的左侧面相对于定位块位置还同轴心垂直嵌入开设有与定位块相匹配的环形定位槽，且所述定位槽间隔设于所述嵌入头的外侧，进而通过定位块和定位槽的配合，对鹤管接头与归位座的对接进行辅助定位。
11、优选的，在所述嵌入头的左侧面靠其顶端且相对于安装槽ⅰ外侧还垂直固定设有防错位块，且在所述接头磁性板的右侧面相对于防错位块位置还垂直嵌入开设有与防错位块相匹配的防错位孔，所述防错位孔间隔设于所述安装槽ⅱ的外侧，且通过防错位块和防错位孔的插接配合，确保在鹤管接头与归位座的对接时，每一所述磁极传感器均与对应所述磁极块同轴心对应设置。
12、本实用新型的有益效果：
13、（1）本实用新型通过磁极传感器和磁极块的配合使用，可通过磁极排序来检测鹤管接头是否搁置在对应归位座上，此过程省时省力，提高了检测效率和检测准确率；
14、（2）本实用新型通过定位块和定位槽的配合使用，可对鹤管接头与归位座的对接进行辅助定位，从而提高了效率；
15、（3）本实用新型通过设置橡胶垫，可在嵌入头插入嵌入槽时，确保嵌入头不会对接头磁性板造成碰撞损坏；
16、（4）本实用新型通过防错位块和防错位孔的配合使用，可确保每一个磁极传感器均与对应磁极块对应设置，从而提高了检测准确率。
1.一种鹤管归位检测装置，其特征在于：包括鹤管接头、接头磁性板、磁极块、归位座、嵌入头和磁极传感器；所述鹤管接头和归位座左右间隔设置，且所述鹤管接头的插入部水平横向朝右设置；在所述鹤管接头的插入部端面中间位置还垂直嵌入开设有圆形的嵌入槽，并在所述嵌入槽内靠左侧还同轴心安装有磁极排序的接头磁性板；在所述接头磁性板的右侧面还沿其圆周方向依次间隔垂直嵌入开设有数个安装槽ⅱ，且在每一所述安装槽ⅱ内还同轴心安装有磁极块；在所述归位座的左侧面相对于嵌入槽位置还同轴心整体成型设有与嵌入槽相匹配的嵌入头，且在所述嵌入头的左端面相对于每一个安装槽ⅱ位置还同轴心垂直嵌入开设有与安装槽ⅱ相匹配的安装槽ⅰ，并在每一所述安装槽ⅰ内还同轴心安装有磁极传感器，进而通过磁极传感器和磁极块的配合进行鹤管归位检测；
2.根据权利要求1所述的一种鹤管归位检测装置，其特征在于：在所述定位板的右侧面还同轴心设有与其相匹配的圆环状橡胶垫，所述橡胶垫的内外径分别与所述定位板的内外径相一致，且二者对齐固定连接，进而通过橡胶垫的右侧面与所述嵌入头的左侧面抵紧接触，确保嵌入头不会对接头磁性板造成碰撞损伤。
3.根据权利要求2所述的一种鹤管归位检测装置，其特征在于：所述嵌入头的左侧面与所述橡胶垫的右侧面抵紧接触时，每一所述磁极传感器与对应所述磁极块之间的间距，需确保对磁极传感器检测对应磁极块的排序动作不产生影响。
4.根据权利要求2所述的一种鹤管归位检测装置，其特征在于：所述嵌入槽的内部右端为朝外侧设置的圆弧过渡段，且所述嵌入槽的开设深度，与所述嵌入头、橡胶垫以及定位板的宽度之和相匹配，进而确保嵌入头的左侧面与橡胶垫的右侧面抵紧接触时，鹤管接头的插入部端面与归位座的左侧面抵紧贴合。
5.根据权利要求4所述的一种鹤管归位检测装置，其特征在于：在所述鹤管接头的插入部端面相对于嵌入槽外侧还同轴心固定设有圆环状的定位块，所述定位块的外径小于所述鹤管接头的插入部端面外径，且其内径大于所述嵌入槽的右端直径；在所述归位座的左侧面相对于定位块位置还同轴心垂直嵌入开设有与定位块相匹配的环形定位槽，且所述定位槽间隔设于所述嵌入头的外侧，进而通过定位块和定位槽的配合，对鹤管接头与归位座的对接进行辅助定位。
6.根据权利要求1所述的一种鹤管归位检测装置，其特征在于：在所述嵌入头的左侧面靠其顶端且相对于安装槽ⅰ外侧还垂直固定设有防错位块，且在所述接头磁性板的右侧面相对于防错位块位置还垂直嵌入开设有与防错位块相匹配的防错位孔，所述防错位孔间隔设于所述安装槽ⅱ的外侧，且通过防错位块和防错位孔的插接配合，确保在鹤管接头与归位座的对接时，每一所述磁极传感器均与对应所述磁极块同轴心对应设置。
