一种深海压力容器阀门开关

本技术涉及深海装备控制，特别是涉及一种深海压力容器阀门开关。

背景技术：

1、深海压力容器需在极端环境下（如高压、低温、腐蚀性介质）实现可靠密封与阀门启闭。目前阀门开关存在以下缺陷：单一传感器无法实时适应压力波动，导致阀门动作延迟或过调；单一控制链路故障易引发阀门系统瘫痪，可靠性低；静态密封设计难以动态补偿深海压力变化。因此，亟需一种具备自适应、冗余容错能力的深海压力容器阀门开关。

技术实现思路

1、实用新型目的：本实用新型的目的是提供一种深海压力容器阀门开关，实现阀门的自适应调节与冗余容错控制。

2、技术方案：为实现上述目的，本实用新型所述的一种深海压力容器阀门开关，包括分别与活塞缸的有杆腔和无杆腔连接的第一油路、第二油路，所述第一油路第二油路上均设置有电磁阀、单向节流阀、单向顺序阀，所述电磁阀包括进油口a、进油口b、出油口c，当电磁阀在右位时，进油口a与出油口c相连通，当电磁阀在左位时，进油口b与出油口c相连通，电磁阀的出油口c与单向节流阀的进油口相连，单向节流阀的出油口与单向顺序阀的进油口相连，单向顺序阀的出油口连接活塞缸的有杆腔或无杆腔。

3、优选地，还包括用于监测深海压力容器内外压力差的压差传感器。

4、优选地，所述第一油路、第二油路的电磁阀进油口a并联并连接油箱的出油口，电磁阀进油口b并联并连接油箱的进油口。

5、优选地，所述第一油路上单向顺序阀的泄压口连接第二油路的单向顺序阀进油口。

6、优选地，所述第二油路上单向顺序阀的泄压口连接第一油路的单向顺序阀进油口。

7、优选地，所述电磁阀为两位三通电磁阀。

8、有益效果：本实用新型具有如下优点：1、所述阀门开关能够根据实时压力差对阀门开度进行连续、动态的调整，确保阀门在压力波动工况下都能维持稳定可靠的密封性能；2、设计了双油路冗余架构，避免了因局部故障导致整个阀门开关瘫痪的风险。

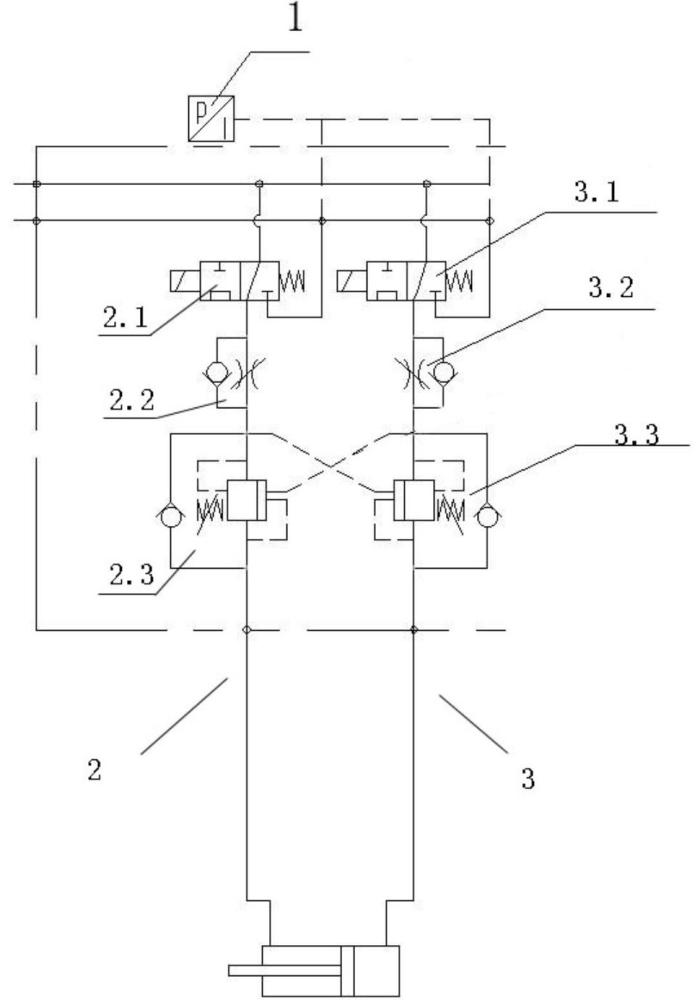

1.一种深海压力容器阀门开关，其特征在于，包括分别与活塞缸的有杆腔和无杆腔连接的第一油路（2）、第二油路（3），所述第一油路（2）、第二油路（3）上均设置有电磁阀、单向节流阀、单向顺序阀，所述电磁阀包括进油口a、进油口b、出油口c，当电磁阀在右位时，进油口a与出油口c相连通，当电磁阀在左位时，进油口b与出油口c相连通，电磁阀的出油口c与单向节流阀的进油口相连，单向节流阀的出油口与单向顺序阀的进油口相连，单向顺序阀的出油口连接活塞缸的有杆腔或无杆腔。

2.根据权利要求1所述的深海压力容器阀门开关，其特征在于，还包括用于监测深海压力容器内外压力差的压差传感器（1）。

3.根据权利要求1所述的深海压力容器阀门开关，其特征在于，所述第一油路（2）、第二油路（3）的电磁阀进油口a并联，并连接油箱的出油口，电磁阀进油口b并联，并连接油箱的进油口。

4.根据权利要求1所述的深海压力容器阀门开关，其特征在于，所述第一油路（2）上单向顺序阀的泄压口连接第二油路（3）的单向顺序阀进油口。

5.根据权利要求1所述的深海压力容器阀门开关，其特征在于，所述第二油路（3）上单向顺序阀的泄压口连接第一油路（2）的单向顺序阀进油口。

6.根据权利要求1所述的深海压力容器阀门开关，其特征在于，所述电磁阀为两位三通电磁阀。
