一种高压气态储氢球罐的制作方法

本发明涉及液氢铝球罐，尤其涉及一种高压气态储氢球罐。

背景技术：

1、目前一般利用球形铝罐对液氢进行存储，且球形罐具有良好的承受风载荷和抗震力，但是存储液氢的球罐的作用力集中在球罐的多组支柱上，导致其所受到的压力较大，在长期的使用过程中容易产生一定的影响，严重时容易直接出现断裂损坏的状况。

2、现有技术cn222773049u公开一种液氢铝球罐，包括球罐体，球罐体底端表面一体构造有可用于连接的管座，且管座底端表面通过螺栓装配有可用于辅助支撑的管桩，通过管座和管桩的设计，在对存储液氢的铝球罐进行安装时，能够提前把管桩安装在合适的位置上，同时管桩方便通过螺栓与球罐体底端表面的管座之间相互连接，便于对球罐体进行辅助支撑，并分担球罐体本身支柱所受到的压力，从而提高球罐体的稳定性，使其更加稳定的对液氢进行存储。

3、但是采用上述方式，在对铝球罐进行安装过程中，通过管桩与管座连接时，需要提前对管桩进行安装后连接，操作步骤繁琐，降低了工作效率，使用不便。

技术实现思路

1、本发明的目的在于提供一种高压气态储氢球罐，能够使得在对铝球罐进行安装过程中，能够快速对铝球罐进行固定，操作步骤简便，提高工作效率。

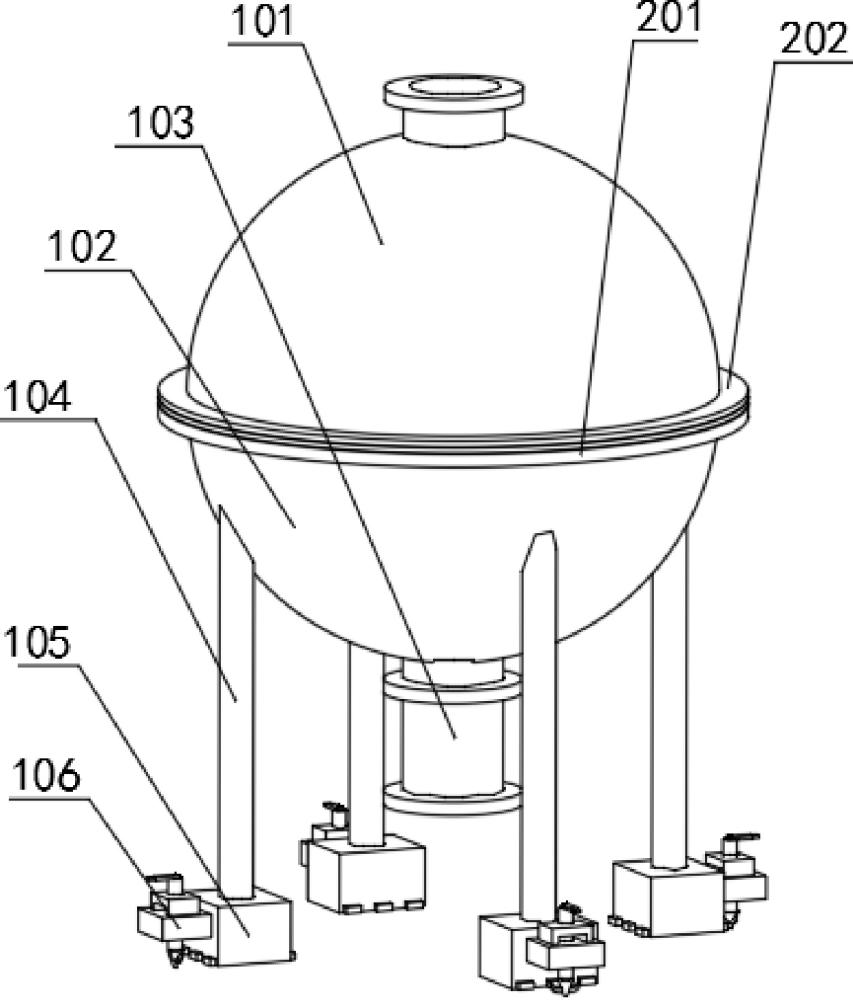

2、为实现上述目的，本发明提供了一种高压气态储氢球罐，包括上半球罐、下半球罐、管桩、支撑杆、支撑座、安装座、驱动杆和插接组件，所述下半球罐与所述上半球罐固定连接，并位于所述上半球罐一侧，所述管桩与所述下半球罐固定连接，并位于所述下半球罐一侧，所述支撑杆与所述下半球罐固定连接，并位于所述下半球罐一侧，所述支撑座与所述支撑杆固定连接，并位于所述支撑杆一侧，所述安装座与所述支撑座固定连接，并位于所述支撑座一侧，所述驱动杆与所述安装座螺纹连接，并位于所述安装座一侧，所述插接组件设置在所述驱动杆上。

3、其中，所述插接组件包括地锚和倒钩，所述地锚与所述驱动杆固定连接，并位于所述驱动杆一侧；所述倒钩与所述地锚固定连接，并位于所述地锚一侧。

4、其中，所述安装座上设置有驱动座，所述驱动座与所述安装座固定连接，并与所述驱动杆螺纹连接。

5、其中，所述驱动杆上设置有省力扳手，所述省力扳手与所述驱动杆固定连接，并位于所述驱动杆一侧。

6、其中，所述支撑座上设置有凸块，所述凸块与所述支撑座固定连接，并位于所述支撑座一侧。

7、其中，所述高压气态储氢球罐还包括弧形绝热板和防护板，所述弧形绝热板与所述下半球罐固定连接，并位于所述下半球罐一侧；所述防护板与所述上半球罐固定连接，并与所述弧形绝热板可拆卸连接。

8、其中，所述弧形绝热板上设置有非晶合金涂层，所述非晶合金涂层设置在所述弧形绝热板的上表面。

9、本发明的一种高压气态储氢球罐，包括上半球罐、下半球罐、管桩、支撑杆、支撑座、安装座、驱动杆和插接组件，在对铝球罐进行安装过程中，通过所述支撑座配合所述支撑杆对所述下半球罐以及所述上半球罐进行支撑，转动所述驱动杆，所述驱动杆在与所述安装座的螺纹驱动下在所述安装座上移动，使得所述驱动杆带动所述插接组件朝着地面方向移动，直到所述插接组件插入地面，所述插接组件与地面产生较大的阻力，使得对所述安装座进行固定，从而能够快速对铝球罐进行固定，操作步骤简便，提高工作效率。

1.一种高压气态储氢球罐，其特征在于，包括上半球罐、下半球罐、管桩、支撑杆、支撑座、安装座、驱动杆和插接组件，所述下半球罐与所述上半球罐固定连接，并位于所述上半球罐一侧，所述管桩与所述下半球罐固定连接，并位于所述下半球罐一侧，所述支撑杆与所述下半球罐固定连接，并位于所述下半球罐一侧，所述支撑座与所述支撑杆固定连接，并位于所述支撑杆一侧，所述安装座与所述支撑座固定连接，并位于所述支撑座一侧，所述驱动杆与所述安装座螺纹连接，并位于所述安装座一侧，所述插接组件设置在所述驱动杆上。

2.如权利要求1所述的高压气态储氢球罐，其特征在于，

3.如权利要求1所述的高压气态储氢球罐，其特征在于，

4.如权利要求1所述的高压气态储氢球罐，其特征在于，

5.如权利要求1所述的高压气态储氢球罐，其特征在于，

6.如权利要求1所述的高压气态储氢球罐，其特征在于，

7.如权利要求6所述的高压气态储氢球罐，其特征在于，
