一种停车场灭火毯的智能应急储存装置的制作方法

本发明涉及消防应急设备，具体的是一种停车场灭火毯的智能应急储存装置。

背景技术：

1、近年来，新能源汽车保有量持续增长，停车场内电动汽车锂电池在充电过程中因热失控引发的火灾事故呈频发态势，此类火灾具有燃烧温度高、蔓延速度快、复燃风险大等特点，对停车场消防安全构成严峻威胁，灭火毯作为一种高效的初期火灾扑救工具，通过覆盖燃烧物隔绝空气实现灭火，并能有效阻隔热辐射，防止火势向相邻车辆蔓延，在控制初期火情方面具有不可替代的作用。

2、然而，当前灭火毯普遍采用简易收纳方式存放于普通消防柜中，缺乏与火灾探测联动的智能响应机制，这种静态存储模式无法在火情发生初期主动感知险情，导致灭火毯难以在黄金救援时间内及时实施快速阻隔，从而无法有效抑制火势扩大，极大制约了其应急效能，为此，我们提出一种停车场灭火毯的智能应急储存装置。

技术实现思路

1、本发明的目的在于提供一种停车场灭火毯的智能应急储存装置，以解决上述背景技术中提出的问题。

2、本发明的目的可以通过以下技术方案实现：

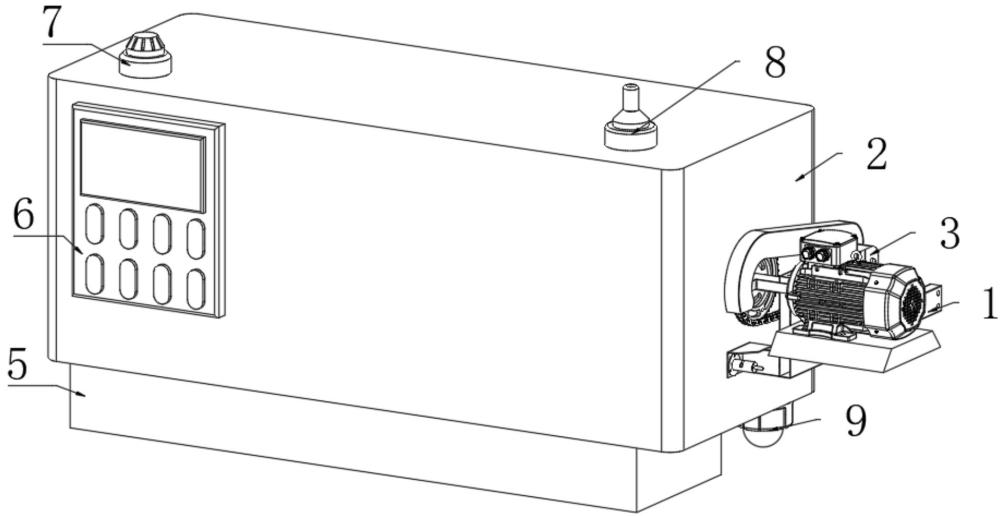

3、一种停车场灭火毯的智能应急储存装置，包括：

4、悬挂组件，用于将悬挂安装于停车场顶部；

5、储存箱体，设置于所述悬挂组件的一侧，所述储存箱体内侧安装有灭火毯本体；

6、收卷释放机构，设置于所述储存箱体内部，用于收卷和释放灭火毯本体；

7、安装机构，设置于所述收卷释放机构上，用于固定安装灭火毯本体；

8、开合机构，设置于所述储存箱体的底部，用于控制储存箱体底部的开启和闭合；

9、控制组件，设置于所述储存箱体上，所述控制组件与所述收卷释放机构和所述开合机构电连接，用于接收火情信号并控制所述收卷释放机构和所述开合机构的联动。

10、优选的，所述储存箱体上还包括有：

11、烟雾检测组件，设置于所述储存箱体的顶部一侧，用于检测烟雾浓度；

12、温度检测组件，设置于所述储存箱体的顶部另一侧，用于检测环境温度；

13、火情探测组件，设置于所述储存箱体的底部一侧，用于识别火源；

14、所述控制组件分别与所述烟雾检测组件、所述温度检测组件和所述火情探测组件电连接。

15、优选的，所述收卷释放机构包括驱动电机、驱动轴、圆盘安装座、圆盘支撑架和卷收杆，所述驱动电机固定设置于所述悬挂组件的一侧，所述驱动轴与所述驱动电机的输出端传动连接，所述圆盘安装座设有两个，两个所述圆盘安装座分别固定连接于所述驱动轴的两端，所述圆盘支撑架固定连接于所述驱动轴上且位于两个所述圆盘安装座之间，所述卷收杆设置于所述圆盘支撑架上，所述驱动电机通过所述驱动轴带动所述圆盘安装座和所述圆盘支撑架转动，所述圆盘支撑架带动所述卷收杆转动。

16、优选的，所述安装机构包括安装铰链和灭火毯本体，所述安装铰链固定设置于所述卷收杆上，所述灭火毯本体通过所述安装铰链固定连接于所述卷收杆上。

17、优选的，所述开合机构包括安装箱体、活动轴、伸缩杆、安装块、密封盖板、旋转电机、旋转轴、同步带、双向丝杆和螺母座，所述安装箱体固定连接于所述储存箱体的底部，所述安装箱体相对的两侧壁上开设有滑槽，所述活动轴固定设置于所述安装箱体上，所述密封盖板设置于所述安装箱体的底部，用于封闭或开启所述储存箱体的底部开口。

18、优选的，所述旋转电机固定设置于所述安装箱体的内部，所述旋转轴与所述旋转电机的输出端传动连接，所述旋转轴和所述双向丝杆之间通过同步带传动连接，所述双向丝杆可转动地设置于所述安装箱体内，所述螺母座螺纹连接于所述双向丝杆上，所述伸缩杆的一端与所述活动轴转动连接，所述伸缩杆的另一端与所述密封盖板转动连接，所述安装块固定设置于所述伸缩杆上，所述安装块上设有连接轴，所述安装块通过所述连接轴与所述螺母座连接，所述旋转电机通过所述旋转轴和所述同步带驱动所述双向丝杆转动，所述双向丝杆带动所述螺母座沿所述双向丝杆轴向移动，所述螺母座通过所述连接轴带动所述安装块和所述伸缩杆运动，所述伸缩杆带动所述密封盖板开启或闭合。

19、优选的，所述密封盖板设置有两块，两块所述密封盖板对称设置于所述安装箱体的底部两侧，所述伸缩杆和所述安装块均设置有两组，两组所述伸缩杆和所述安装块对称设置于所述双向丝杆的两侧，两个所述螺母座分别设置于所述双向丝杆的两个反向螺纹段上。

20、本发明的有益效果：

21、1、本发明通过收卷释放机构采用驱动电机、驱动轴、圆盘安装座、圆盘支撑架和卷收杆的旋转收卷结构，配合多组安装铰链均匀固定灭火毯本体，使收卷整齐、受力均衡，释放时灭火毯在末端配重作用下垂直下落并迅速展开，覆盖面积大且定位精准，且开合机构利用双向丝杆配合两个反向螺母座同步驱动两组伸缩杆和安装块，带动两块密封盖板对开翻转，启闭动作快速、同步且开口无障碍，闭合时盖板对接边缘的交错式挡烟凸缘形成迷宫密封，有效阻隔外部火焰和高温烟气侵入储存箱体。

22、2、本发明通过双向丝杆与螺母座的螺纹副具备自锁特性，并配合行程开关进行到位检测，可防止密封盖板因振动或意外外力误开启，确保非工作状态的密封持久性，整体装置通过悬挂组件安装于停车场顶部，不占用地面车位空间，充分适应停车场层高受限、车位密集的使用环境。

1.一种停车场灭火毯的智能应急储存装置，其特征在于，包括：

2.根据权利要求1所述的一种停车场灭火毯的智能应急储存装置，其特征在于，所述储存箱体（2）上还包括有：

3.根据权利要求1所述的一种停车场灭火毯的智能应急储存装置，其特征在于，所述收卷释放机构（3）包括驱动电机（31）、驱动轴（32）、圆盘安装座（33）、圆盘支撑架（34）和卷收杆（35），所述驱动电机（31）固定设置于所述悬挂组件（1）的一侧，所述驱动轴（32）与所述驱动电机（31）的输出端传动连接，所述圆盘安装座（33）设有两个，两个所述圆盘安装座（33）分别固定连接于所述驱动轴（32）的两端，所述圆盘支撑架（34）固定连接于所述驱动轴（32）上且位于两个所述圆盘安装座（33）之间，所述卷收杆（35）设置于所述圆盘支撑架（34）上，所述驱动电机（31）通过所述驱动轴（32）带动所述圆盘安装座（33）和所述圆盘支撑架（34）转动，所述圆盘支撑架（34）带动所述卷收杆（35）转动。

4.根据权利要求3所述的一种停车场灭火毯的智能应急储存装置，其特征在于，所述安装机构（4）包括安装铰链（41）和灭火毯本体（42），所述安装铰链（41）固定设置于所述卷收杆（35）上，所述灭火毯本体（42）通过所述安装铰链（41）固定连接于所述卷收杆（35）上。

5.根据权利要求1所述的一种停车场灭火毯的智能应急储存装置，其特征在于，所述开合机构（5）包括安装箱体（51）、活动轴（52）、伸缩杆（53）、安装块（54）、密封盖板（55）、旋转电机（56）、旋转轴（57）、同步带（58）、双向丝杆（59）和螺母座（591），所述安装箱体（51）固定连接于所述储存箱体（2）的底部，所述安装箱体（51）相对的两侧壁上开设有滑槽（511），所述活动轴（52）固定设置于所述安装箱体（51）上，所述密封盖板（55）设置于所述安装箱体（51）的底部，用于封闭或开启所述储存箱体（2）的底部开口。

6.根据权利要求5所述的一种停车场灭火毯的智能应急储存装置，其特征在于，所述旋转电机（56）固定设置于所述安装箱体（51）的内部，所述旋转轴（57）与所述旋转电机（56）的输出端传动连接，所述旋转轴（57）和所述双向丝杆（59）之间通过同步带（58）传动连接，所述双向丝杆（59）可转动地设置于所述安装箱体（51）内，所述螺母座（591）螺纹连接于所述双向丝杆（59）上，所述伸缩杆（53）的一端与所述活动轴（52）转动连接，所述伸缩杆（53）的另一端与所述密封盖板（55）转动连接，所述安装块（54）固定设置于所述伸缩杆（53）上，所述安装块（54）上设有连接轴（541），所述安装块（54）通过所述连接轴（541）与所述螺母座（591）连接，所述旋转电机（56）通过所述旋转轴（57）和所述同步带（58）驱动所述双向丝杆（59）转动，所述双向丝杆（59）带动所述螺母座（591）沿所述双向丝杆（59）轴向移动，所述螺母座（591）通过所述连接轴（541）带动所述安装块（54）和所述伸缩杆（53）运动，所述伸缩杆（53）带动所述密封盖板（55）开启或闭合。

7.根据权利要求6所述的一种停车场灭火毯的智能应急储存装置，其特征在于，所述密封盖板（55）设置有两块，两块所述密封盖板（55）对称设置于所述安装箱体（51）的底部两侧，所述伸缩杆（53）和所述安装块（54）均设置有两组，两组所述伸缩杆（53）和所述安装块（54）对称设置于所述双向丝杆（59）的两侧，两个所述螺母座（591）分别设置于所述双向丝杆（59）的两个反向螺纹段上。
