一种充电桩升降隔离滑轨喷淋消防系统

本技术涉及消防系统，特别是一种充电桩升降隔离滑轨喷淋消防系统。

背景技术：

1、随着新能源汽车产业的快速发展，配套充电设施的建设规模持续扩大。目前，主流电动汽车普遍采用能量密度较高的动力电池，如磷酸铁锂电池或三元锂电池，这些电池在热失控时具有燃烧剧烈、蔓延迅速的特点，一旦在充电场站内发生火情，极易引发连锁反应，迅速波及周边车辆与设施，造成重大生命财产损失。

2、在现有技术中，充电场站普遍采用的消防系统多为固定式喷淋或全域喷洒设计。此类系统存在指向性差、灭火效率低的问题，无法对起火点位实现快速、精准的喷洒，并且仅通过喷洒的灭火方式难以有效控制火势向周围车辆蔓延。因此，现有充电车位在新能源车辆失火时，普遍存在无法精确高效抑制火情、阻断火灾风险蔓延的问题。

技术实现思路

1、本实用新型要解决的技术问题是针对上述现有技术的不足，而提供一种充电桩升降隔离滑轨喷淋消防系统，该充电桩升降隔离滑轨喷淋消防系统远程控制装置控制两个可翻转折叠式栅栏同步向上翻转，车辆驶入车位；起火时，远程控制装置控制两个可翻转折叠式栅栏同步向下翻转，落地后，第一固定框架栅栏、两个可翻转折叠式栅栏和第二固定框架栅栏共同围合形成封闭的长方形升降式隔离围挡装置，解决了当前消防系统难以对停车位新能源汽车失火无法精确高效抑制火情的问题。

2、为解决上述技术问题，本实用新型采用的技术方案是：

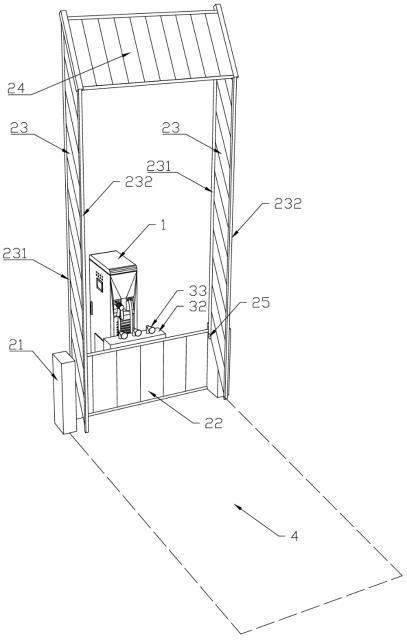

3、一种充电桩升降隔离滑轨喷淋消防系统，包括设置于停车位周侧的升降式隔离围挡装置、设置于充电桩和停车位之间的滑轨式喷淋装置以及远程控制装置；

4、进一步地，升降式隔离围挡装置包括：

5、两个立柱，其设于停车位靠近充电桩一侧的两个拐角位置；

6、第一固定框架栅栏，其固设于两个立柱之间；

7、两个可翻转折叠式栅栏，其布置于停车位两侧；可翻转折叠式栅栏靠近充电桩一侧分别通过转动机构连接于两个立柱相对的内壁面上；转动机构与远程控制装置电连接；

8、第二固定框架栅栏，其固设于两个可翻转折叠式栅栏末端相对的立柱之间；

9、第一固定框架栅栏、两个可翻转折叠式栅栏和第二固定框架栅栏上均设有防火帘；远程控制装置控制两个可翻转折叠式栅栏同步向上翻转，车辆驶入车位；起火时，远程控制装置控制两个可翻转折叠式栅栏同步向下翻转，落地后，第一固定框架栅栏、两个可翻转折叠式栅栏和第二固定框架栅栏共同围合形成封闭的长方形升降式隔离围挡装置。

10、进一步地，滑轨式喷淋装置包括：

11、滑轨，其横向布置于充电桩和停车位之间，滑轨能够连通并排布置的多个停车位；

12、消防喷洒设备，其滑动设置于滑轨上，并与远程控制装置电连接；

13、进一步地，消防喷洒设备上方布置多个喷头。

14、进一步地，可翻转折叠式栅栏包括上部起落杆和下部起落杆，上部起落杆和下部起落杆之间均匀布置有若干竖向竖向连接杆；

15、上部起落杆靠近充电桩的一端通过转动机构与立柱的内壁面连接，下部起落杆靠近充电桩的一端为自由端，竖向竖向连接杆上下两端分别与上部起落杆、下部起落杆铰接连接。

16、进一步地，第一固定框架栅栏和第二固定框架栅栏的长度尺寸与停车位的宽度尺寸相同，两个可翻转折叠式栅栏的长度尺寸与停车位的长度尺寸相同。

17、进一步地，升降式隔离围挡装置的高度为1米。

18、进一步地，消防喷洒设备高1米，宽0.3米；喷头的高度为1.2米。

19、本实用新型具有如下有益效果：

20、本申请提供了一种充电桩升降隔离滑轨喷淋消防系统，包括设置于停车位周侧的升降式隔离围挡装置、设置于充电桩和停车位之间的滑轨式喷淋装置以及远程控制装置；通过远程控制装置控制转动机构转动，能够同步抬升布置于停车位两侧的可翻转折叠式栅栏，可翻转折叠式栅栏收起防火帘，起火时，远程控制装置控制转动机构转动，同步降下两侧的可翻转折叠式栅栏，两个可翻转折叠式栅栏落地，可翻转折叠式栅栏展开防火帘，展开后的可翻转折叠式栅栏和第一固定框架栅栏、第二固定框架栅栏共同围合形成封闭围挡，对起火车位进行隔离。通过远程控制装置控制消防喷洒设备移动到起火车位，并控制消防喷洒设备上方多个喷头进行喷洒灭火，可有效及时地阻隔火灾风险蔓延，控制火势并减小损失。本申请通过升降式隔离围挡装置和滑轨式喷淋装置的设置，解决了当前消防系统多为固定式或全域喷洒方式，难以对起火点位实现快速、精准的喷洒，阻断火灾风险蔓延，从而导致现有停车位新能源汽车失火无法精确高效抑制火情、阻断火灾风险蔓延的问题。

1.一种充电桩升降隔离滑轨喷淋消防系统，其特征在于：包括设置于停车位周侧的升降式隔离围挡装置、设置于充电桩和停车位之间的滑轨式喷淋装置以及远程控制装置；

2.根据权利要求1所述的充电桩升降隔离滑轨喷淋消防系统，其特征在于：滑轨式喷淋装置包括：

3.根据权利要求2所述的充电桩升降隔离滑轨喷淋消防系统，其特征在于：消防喷洒设备上方布置多个喷头。

4.根据权利要求1所述的充电桩升降隔离滑轨喷淋消防系统，其特征在于：可翻转折叠式栅栏包括上部起落杆和下部起落杆，上部起落杆和下部起落杆之间均匀布置有若干竖向竖向连接杆；

5.根据权利要求1所述的充电桩升降隔离滑轨喷淋消防系统，其特征在于：第一固定框架栅栏和第二固定框架栅栏的长度尺寸与停车位的宽度尺寸相同，两个可翻转折叠式栅栏的长度尺寸与停车位的长度尺寸相同。

6.根据权利要求3所述的充电桩升降隔离滑轨喷淋消防系统，其特征在于：升降式隔离围挡装置的高度为1米。

7.根据权利要求6所述的充电桩升降隔离滑轨喷淋消防系统，其特征在于：消防喷洒设备高1米，宽0.3米；喷头的高度为1.2米。
