一种消防喷淋头检测装置的制作方法

本技术涉及消防安全检测，具体为一种消防喷淋头检测装置。

背景技术：

1、消防喷淋头是自动喷水灭火系统中的关键执行部件，其工作的可靠性直接关系到火灾初期的扑救效果。因此，消防喷淋头检测是消防安全管理中不可或缺的环节。目前，常见检测方法是采用热源（如气罐喷火枪）对喷淋头的热敏元件（通常是热敏玻璃球或热敏玻璃管）进行局部加热。当热敏元件受热达到其额定动作温度时会发生破裂，从而触发喷淋头开启喷水。通过观察其是否正常动作，来判断其工作状态。这种传统的现场检测方法存在如下问题：热敏玻璃球破裂后，喷淋头会持续喷水，虽然可以事先降低管路压力，以减少喷水量，但喷淋头喷出的水也会淋湿检测场地，可能损坏场地内的设备。另外破裂后的玻璃碎片可能随水流溅射，散落各处，不易清理。同时由于喷淋头通常安装在天花板或高处，检测人员需要借助梯子进行作业，检测人员为避免被水淋湿，常常需要匆忙从高处撤离，容易引发滑倒、跌落等人身伤害风险。另外目前多是采用气罐喷火枪对热敏元件进行直接加热，虽然可以实现其快速升温，但气罐喷火枪火焰温度较高，同火场情况也存在明显差异，属于“过热”冲击测试，可能无法准确模拟喷头在真实火场中的响应性能。

技术实现思路

1、本实用新型的目的在于提供一种消防喷淋头检测装置，以解决现有技术中存在的问题。

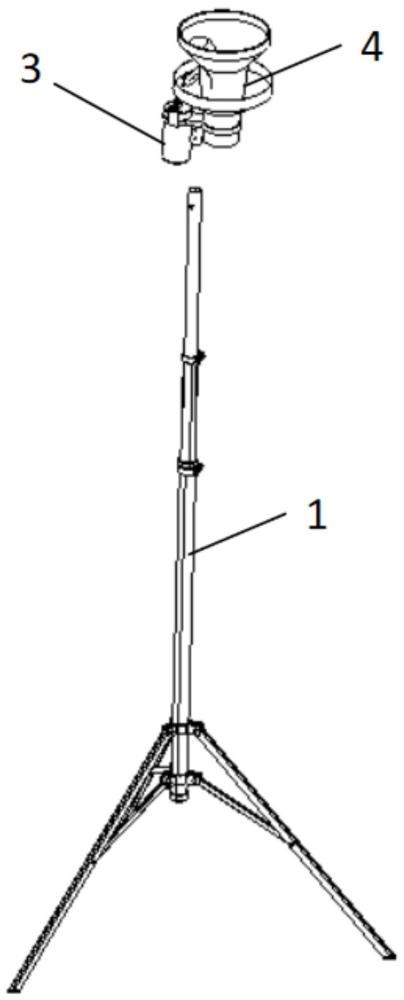

2、为了实现上述目的，本实用新型的技术方案提供了一种消防喷淋头检测装置，包括伸缩杆，连接座，加热单元，接水帽；所述加热单元包括气罐，喷枪件，气罐开关组件，电打火组件；所述接水帽呈漏斗状，下部连接有水管；接水帽，加热单元的气罐可拆卸地设置连接座上，喷枪件伸入到接水帽内。

3、进一步的，所述伸缩杆为多管嵌套的伸缩杆，下部还设置有三脚架。

4、进一步的，所述连接座包括连接套，承载板，所述承载板下部设置有连接套，连接套为圆管状，其内径同所述伸缩杆顶部外径相同，伸缩杆顶部插入到连接套内，在连接套侧面设置有螺纹孔，在螺纹孔内设置拧紧螺杆；所述承载板上设置有两个圆形开孔，接水帽，加热单元的气罐可拆卸地设置在圆形开孔处。

5、进一步的，所述气罐喷枪件安装在气罐上，包括气罐连接部，喷管部，气罐连接部设置有扭转开关，所述喷管部端部倾斜，且其端部设置有膨大段，在膨大段设置有多个通气孔，在膨大段上部设置有点火开槽；所述电打火组件包括电打火线头，电池以及控制按钮，所述电打火线头端部固定在喷管部外侧，且端部通过点火开槽伸入到喷管部，另一端电连接到电池及控制按钮。

6、进一步的，所述气罐开关组件包括限位板、对接管，所述限位板固定在承载板上，顶部设置有圆形开孔，所述对接管为圆管状，一端与扭转开关可拆卸连接，另一端穿过限位板上的圆形开孔，其端部设置有横杆，横杆两端分别固定有拉绳或拉杆。

7、进一步的，所述接水帽包括内接水套、外接水套、扩散挡水板；所述内接水套、外接水套呈漏斗状，外接水套设置在内接水套外侧，与内接水套中下部连接，且与内接水套共轴，在内接水套，外接水套连接区域的内接水套侧壁上设置有若干过水口。

8、进一步的，所述喷管部以倾斜的角度穿过内接水套，外接水套，其中膨大段于外接水套内部。

9、进一步的，在膨大段伸入内接水套的端部外侧设置有扩散挡水板，扩散挡水板同膨大段端部设置有一定间隙，在扩散挡水板上设置有阵列布置的扩散孔，扩散挡水板倾斜布置。

10、本实用新型提出的消防喷淋头检测装置通过设置远距离电打火的气罐喷枪配合伸缩杆实现对热敏元件的加热，同时在伸缩杆上设置接水帽，配合水管可以实现对喷淋水的收集，检测人员可以在地面或安全平台上远距离完成加热触发动作，有效防止因喷水突然启动而匆忙撤离导致的滑倒、跌落风险。接水帽设计，能在喷淋头启动时有效收集喷出的水流，并通过导流管引至指定排水点或容器，极大减少了水渍对检测现场的损害。在加热方式上，采用扩散加热的方式，虽然其加热速度较慢但同真实火场的情况更为接近，另外扩散挡水板的设置也可以减少喷淋水大量进入喷枪管内。

1.一种消防喷淋头检测装置，其特征在于，包括伸缩杆，连接座，加热单元，接水帽；所述加热单元包括气罐，喷枪件，气罐开关组件，电打火组件；所述接水帽呈漏斗状，下部连接有水管；接水帽，加热单元的气罐可拆卸地设置连接座上，喷枪件伸入到接水帽内。

2.根据权利要求1所述消防喷淋头检测装置，其特征在于，所述伸缩杆为多管嵌套的伸缩杆，下部还设置有三脚架。

3.根据权利要求1所述消防喷淋头检测装置，其特征在于，所述连接座包括连接套，承载板，所述承载板下部设置有连接套，连接套为圆管状，其内径同所述伸缩杆顶部外径相同，伸缩杆顶部插入到连接套内，在连接套侧面设置有螺纹孔，在螺纹孔内设置拧紧螺杆；所述承载板上设置有两个圆形开孔，接水帽，加热单元的气罐可拆卸地设置在圆形开孔处。

4.根据权利要求1所述消防喷淋头检测装置，其特征在于，所述气罐喷枪件安装在气罐上，包括气罐连接部，喷管部，气罐连接部设置有扭转开关，所述喷管部端部倾斜，且其端部设置有膨大段，在膨大段设置有多个通气孔，在膨大段上部设置有点火开槽；所述电打火组件包括电打火线头，电池以及控制按钮，所述电打火线头端部固定在喷管部外侧，且端部通过点火开槽伸入到喷管部，另一端电连接到电池及控制按钮。

5.根据权利要求4所述消防喷淋头检测装置，其特征在于，所述气罐开关组件包括限位板、对接管，所述限位板固定在承载板上，顶部设置有圆形开孔，所述对接管为圆管状，一端与扭转开关可拆卸连接，另一端穿过限位板上的圆形开孔，其端部设置有横杆，横杆两端分别固定有拉绳或拉杆。

6.根据权利要求4所述消防喷淋头检测装置，其特征在于，所述接水帽包括内接水套、外接水套、扩散挡水板；所述内接水套、外接水套呈漏斗状，外接水套设置在内接水套外侧，与内接水套中下部连接，且与内接水套共轴，在内接水套，外接水套连接区域的内接水套侧壁上设置有若干过水口。

7.根据权利要求6所述消防喷淋头检测装置，其特征在于，所述喷管部以倾斜的角度穿过内接水套，外接水套，其中膨大段于外接水套内部。

8.根据权利要求7所述消防喷淋头检测装置，其特征在于，在膨大段伸入内接水套的端部外侧设置有扩散挡水板，扩散挡水板同膨大段端部设置有一定间隙，在扩散挡水板上设置有阵列布置的扩散孔，扩散挡水板倾斜布置。
