一种柜式灭火装置的电磁驱动装置的制作方法

本发明属于消防设备，具体涉及一种柜式灭火装置的电磁驱动装置。

背景技术：

1、柜式灭火装置是工业与民用建筑中常用的消防设备，它的设计目的是在发生火灾时，能够迅速有效地扑灭火源，实现火灾的早期控制和扑灭，保护人员安全和财产安全。其驱动装置作为柜式灭火装置的关键组成部分，直接决定了灭火装置的启动响应速度和动作可靠性。

2、目前，现有柜式灭火装置的驱动方式主要包括机械驱动、气动驱动和电磁驱动等。其中，机械驱动装置结构复杂，传动部件易磨损，长期使用后容易出现卡滞现象，导致启动延迟，无法满足火灾初期快速灭火的需求；气动驱动装置需要配备高压气罐，不仅增加了装置的整体体积和重量，还存在气罐泄漏、压力不足等安全隐患，维护成本较高；电磁驱动装置凭借其结构简单、响应速度快、控制精度高的优势，逐渐成为柜式灭火装置的主流驱动方式。

3、但是现有电磁驱动装置仍存在一些不足：一方面，电磁驱动机构的驱动力输出不稳定，在不同环境温度下，电磁线圈的电磁吸力易发生波动，导致灭火装置的启动动作一致性差；另一方面，电磁阀的瞬时响应速度有限，由于电磁线圈启动时需要瞬时大电流激发磁场，单一电源的供电能力难以满足瞬时大电流需求，导致阀芯动作延迟，进一步影响灭火响应效率。

技术实现思路

1、本发明的目的是提供一种柜式灭火装置的电磁驱动装置，能够通过辅助散热有效降低电磁线圈的工作温度，减少因过热引起的电阻增加，从而稳定电流流过线圈时产生的电磁力，且减少因温度变化导致的驱动力波动，提高电磁阀的动作一致性，同时辅助散热能够保障线圈在较低的温度下工作，避免过热对线圈性能造成不利影响，使得阀芯能够更快地移动，从而提升响应速度。

2、本发明采取的技术方案具体如下：

3、一种柜式灭火装置的电磁驱动装置，包括柜体，所述柜体的内部设置有气瓶，所述气瓶的内部顶部安装有电磁阀主体，所述电磁阀主体的一侧连接有放电开关，所述电磁阀主体的内壁连接有线圈，所述放电开关与线圈电性连接，所述线圈的内部活动设置有动铁芯，所述动铁芯的底部连接有动杆，所述动杆的底部连接有刺杆，所述刺杆的表面套设有复位弹簧，所述复位弹簧的顶端与动杆的底部相抵，所述复位弹簧的底端连接于电磁阀主体的内壁，所述柜体的内部设置有供电储能结构；所述电磁阀主体的内部开设有空腔，所述空腔的内部设置有辅助散热结构；所述供电储能结构包括连接在柜体内壁的蓄电池、电容组，所述蓄电池用于给所述电容组供电，所述电容组通过放电开关给所述线圈提供瞬时供电；所述辅助散热结构包括连接在空腔内壁的导热圈，所述导热圈的高度与线圈适配，所述导热圈的外表面连接有散热片，所述电磁阀主体表面的顶部开设有若干个散热口，且等距分布在电磁阀主体的外表面。

4、优选的，所述蓄电池连接有充电管理模块，且所述充电管理模块外界市电，所述充电管理模块用于给所述蓄电池充电。

5、优选的，所述线圈采用碟片式设计，且为纯铜材质，所述线圈中心处开设有中心孔，所述动铁芯滑动连接在中心孔的内部。

6、优选的，所述电容组与放电开关之间设有二极管，所述二极管为单向导通二极管，所述二极管电流流向为从电容组至放电开关。

7、优选的，所述电磁阀主体的内部开设有滑槽，所述滑槽的内部连接有导向套，所述动杆滑动连接于导向套的内部。

8、优选的，所述动铁芯的底部开设有通孔，所述通孔贯穿至动铁芯的顶部，所述通孔的数量有若干个，且呈环形分布在动铁芯的内部。

9、优选的，所述复位弹簧采用不锈钢材质制成，且所述复位弹簧的表面设有防腐涂层。

10、优选的，所述柜体的内壁连接有外框，所述蓄电池安装在外框的内部，所述电容组和二极管安装在外框的外侧。

11、优选的，所述外框的外侧连接有防尘罩，且所述电容组和二极管设置在防尘罩的内部。

12、优选的，所述动杆为铝合金或复合轻质制成，所述动杆的表面设置有耐磨层。

13、本发明取得的技术效果为：

14、本发明中在供电储能结构的作用下，实现了常态待机与瞬时大电流放出的结合，蓄电池提供长期稳定的监控电力，而电容组能在接到启动信号的瞬间释放巨大电能，确保电磁阀主体获得足够的启动电流，提高灭火装置的启动速度，确保在紧急情况下迅速释放灭火剂，进而能极大地提升了电磁阀主体在紧急灭火情况下的动作响应，同时在辅助散热机构的配合下，直接将电磁阀主体内线圈工作时产生的焦耳热高效导出并散发到外部环境，避免温度变化对电磁吸力产生较大影响，保证电磁阀主体启动动作的一致性。

15、本发明中，通过可充电蓄电池的设计能够在发生火灾断电的情况下，充电蓄电池能够继续为电磁阀主体和其他关键组件提供电力，确保灭火装置在紧急情况下仍能正常工作，实现快速响应，且在蓄电池内部设置充电管理模块，能实现对蓄电池充放电保护，避免过充、过放损坏蓄电池，并通过单向导通二极管防止反向电动势损坏电容组，有效保护了电路的其他组件，增加了电磁阀主体运行过程整体稳定性和安全性。

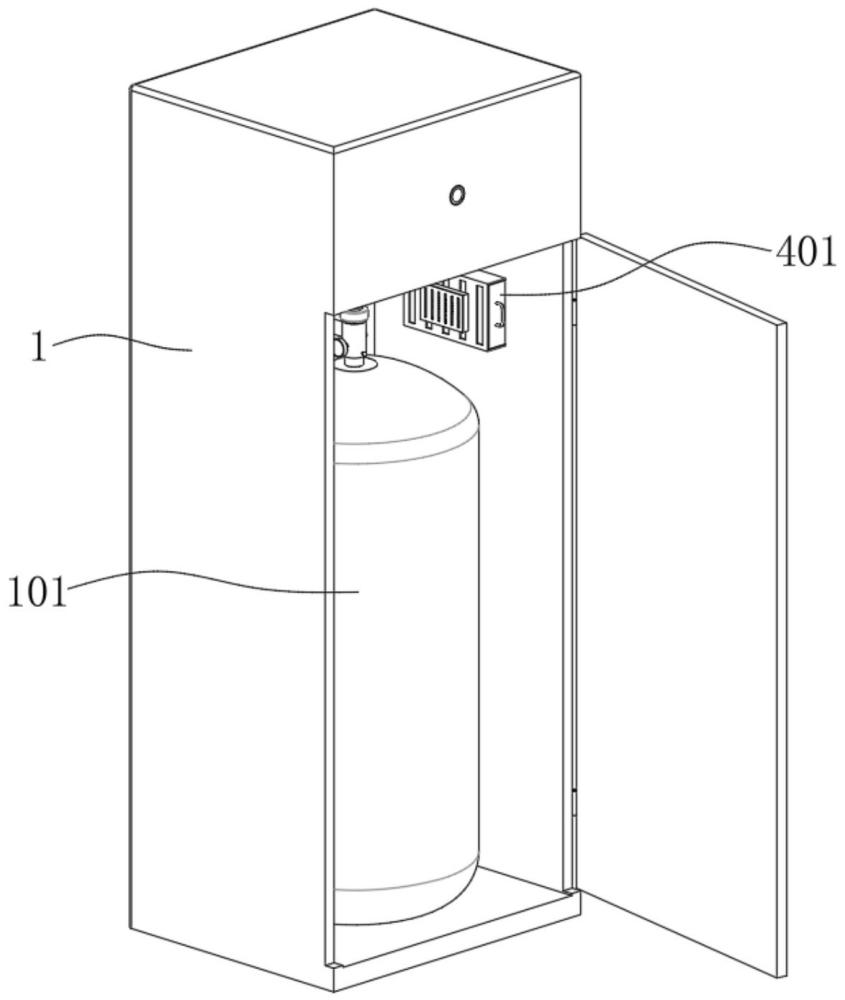

1.一种柜式灭火装置的电磁驱动装置，其特征在于：包括柜体（1），所述柜体（1）的内部设置有气瓶（101），所述气瓶（101）的内部顶部安装有电磁阀主体（2），所述电磁阀主体（2）的一侧连接有放电开关（201），所述电磁阀主体（2）的内壁连接有线圈（202），所述放电开关（201）与线圈（202）电性连接，所述线圈（202）的内部活动设置有动铁芯（203），所述动铁芯（203）的底部连接有动杆（204），所述动杆（204）的底部连接有刺杆（205），所述刺杆（205）的表面套设有复位弹簧（206），所述复位弹簧（206）的顶端与动杆（204）的底部相抵，所述复位弹簧（206）的底端连接于电磁阀主体（2）的内壁，所述柜体（1）的内部设置有供电储能结构；所述电磁阀主体（2）的内部开设有空腔（3），所述空腔（3）的内部设置有辅助散热结构；

2.根据权利要求1所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述蓄电池（401）连接有充电管理模块，且所述充电管理模块外界市电，所述充电管理模块用于给所述蓄电池（401）充电。

3.根据权利要求1所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述线圈（202）采用碟片式设计，且为纯铜材质，所述线圈（202）中心处开设有中心孔（5），所述动铁芯（203）滑动连接在中心孔（5）的内部。

4.根据权利要求1所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述电容组（402）与放电开关（201）之间设有二极管（6），所述二极管（6）为单向导通二极管（6），所述二极管（6）电流流向为从电容组（402）至放电开关（201）。

5.根据权利要求1所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述电磁阀主体（2）的内部开设有滑槽（701），所述滑槽（701）的内部连接有导向套（702），所述动杆（204）滑动连接于导向套（702）的内部。

6.根据权利要求1所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述动铁芯（203）的底部开设有通孔（8），所述通孔（8）贯穿至动铁芯（203）的顶部，所述通孔（8）的数量有若干个，且呈环形分布在动铁芯（203）的内部。

7.根据权利要求1所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述复位弹簧（206）采用不锈钢材质制成，且所述复位弹簧（206）的表面设有防腐涂层。

8.根据权利要求4所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述柜体（1）的内壁连接有外框（9），所述蓄电池（401）安装在外框（9）的内部，所述电容组（402）和二极管（6）安装在外框（9）的外侧。

9.根据权利要求8所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述外框（9）的外侧连接有防尘罩（10），且所述电容组（402）和二极管（6）设置在防尘罩（10）的内部。

10.根据权利要求5所述的一种柜式灭火装置的电磁驱动装置，其特征在于：所述动杆（204）为铝合金或复合轻质制成，所述动杆（204）的表面设置有耐磨层。
