一种水源处理净化一体式设备的制作方法

本技术涉及水处理设备，具体是一种水源处理净化一体式设备。

背景技术：

1、现有水源处理设备多采用单一絮凝沉淀或生物膜过滤，絮体易随水流进入反渗透系统，堵塞膜孔，导致频繁反冲洗，设备停机次数较多；传统斜板沉淀池与生物膜装置分离布置，水路迂回，占地面积大，并非一体式结构；絮体清理依赖人工放空排污，操作繁琐且易遗留。因此，亟需一种集絮凝滑泥、曝气反冲洗、生物膜过滤与一体化紧凑设计的水源处理设备，实现高效絮体拦截、自动清洁及持续稳定供水。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种水源处理净化一体式设备，其能够解决上述现在技术中的问题。

2、本实用新型是通过以下技术方案来实现的：本实用新型的一种水源处理净化一体式设备，包括箱体，所述箱体内设置有第一腔、第二腔、第三腔，所述第二腔两侧设置有多个连通孔，所述连通孔与所述第一腔、第三腔连通设置，所述第二腔内固定有支架，所述支架内固定有倾斜设置的不锈钢波形斜板，所述不锈钢波形斜板与所述第二腔相对设置，所述第二腔底部还设置有曝气装置和絮体去除装置，所述第三腔内设置有生物膜反渗透装置。

3、进一步的技术方案，所述连通孔呈四边形结构。

4、进一步的技术方案，所述第一腔一侧连通设置有进水口，所述进水口一侧连通设置有进水管。

5、进一步的技术方案，所述不锈钢波形斜板设置于所述第二腔相对的区域，所述支架顶部固定有顶杆，所述支架的左右侧固定有侧支架。

6、进一步的技术方案，所述生物膜反渗透装置顶部设置有出水管。

7、进一步的技术方案，曝气装置包括固定于所述第二腔端壁内的多个支管，所述支管上设置有多个曝气盘，还包括气罐，所述气罐固定于所述箱体中，所述气罐一侧连通设置有出气管，所述出气管与所述支管连通设置，所述气罐的进气口连接有压缩机。

8、进一步的技术方案，絮体去除装置包括设置于所述第二腔底部的排污口，所述排污口底部连通设置有污泥管，所述箱体内固定有排污泵，所述污泥管与所述排污泵的进口连通，所述排污泵的出口连通有排污管。

9、本实用新型的有益效果是：一、本设备能够将加入絮凝剂的水液经过不锈钢波形斜板的滑泥，避免絮体进入到所述生物膜反渗透装置内，堵塞所述生物膜反渗透装置的反渗透膜，然后利用所述生物膜反渗透装置和出水管连接了水泵，将水液进行进一步净化，一体化处理效率较高，将水液进行滑泥处理，避免了生物膜反渗透装置堵塞后频繁反冲洗。

10、二、对于所述第二腔而言，设置了曝气装置和絮体去除装置，将所述不锈钢波形斜板以及第二腔底部的絮体高效清除，避免堆积后影响设备持续运行。

11、三、于所述不锈钢波形斜板没有将所述支架完全分布固定，那么结构稳定性差，利用所述侧支架和顶杆对所述支架进行加固以弥补结构强度。

12、四、所述连通孔与所述不锈钢波形斜板进行相对，使水液能够从所述不锈钢波形斜板之间进行流动，避免带有絮体的水液不经过不锈钢波形斜板流动。

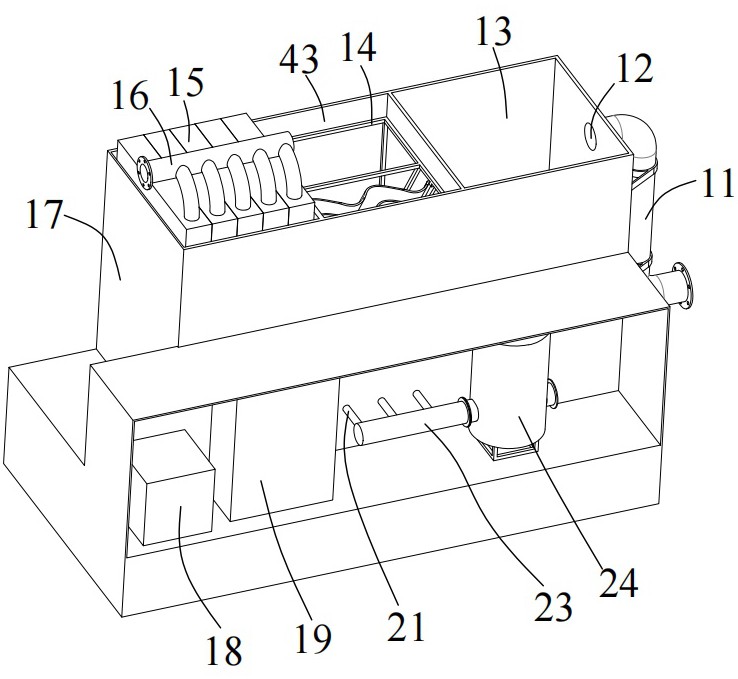

1.一种水源处理净化一体式设备，包括箱体(17)，所述箱体(17)内设置有第一腔(13)、第二腔(43)、第三腔(44)，其特征在于，所述第二腔(43)两侧设置有多个连通孔(41)，所述连通孔(41)与所述第一腔(13)、第三腔(44)连通设置，所述第二腔(43)内固定有支架(14)，所述支架(14)内固定有不锈钢波形斜板(51)，所述第二腔(43)底部还设置有曝气装置和絮体去除装置，所述第三腔(44)内设置有生物膜反渗透装置(15)。

2.根据权利要求1所述的一种水源处理净化一体式设备，其特征在于：所述不锈钢波形斜板(51)与所述第二腔(43)相对设置。

3.根据权利要求1所述的一种水源处理净化一体式设备，其特征在于：所述连通孔(41)呈四边形结构。

4.根据权利要求1所述的一种水源处理净化一体式设备，其特征在于：所述第一腔(13)一侧连通设置有进水口(12)，所述进水口(12)一侧连通设置有进水管(11)。

5.根据权利要求1所述的一种水源处理净化一体式设备，其特征在于：所述支架(14)顶部固定有顶杆(53)，所述支架(14)的左右侧固定有侧支架(52)。

6.根据权利要求1所述的一种水源处理净化一体式设备，其特征在于：所述生物膜反渗透装置(15)顶部设置有出水管(16)。

7.根据权利要求1-6其中任意一项所述的一种水源处理净化一体式设备，其特征在于：曝气装置包括固定于所述第二腔(43)端壁内的多个支管(21)，所述支管(21)上设置有多个曝气盘(42)，还包括气罐(24)，所述气罐(24)固定于所述箱体(17)中，所述气罐(24)一侧连通设置有出气管(23)，所述出气管(23)与所述支管(21)连通设置，所述气罐(24)的进气口连接有压缩机。

8.根据权利要求1-6其中任意一项所述的一种水源处理净化一体式设备，其特征在于：絮体去除装置包括设置于所述第二腔(43)底部的排污口(45)，所述排污口(45)底部连通设置有污泥管(31)，所述箱体(17)内固定有排污泵(32)，所述污泥管(31)与所述排污泵(32)的进口连通，所述排污泵(32)的出口连通有排污管。
