一种膜池表面泡沫清除装置的制作方法

本技术涉及膜池表面泡沫清除，具体涉及一种膜池表面泡沫清除装置。

背景技术：

1、在膜池运行过程中，为清除水面泡沫，现有膜池表面泡沫清除装置多由简单的浮体、固定在浮体上的刮板或消泡网组成，部分装置还会搭配手动操作的拉杆。使用时，先将浮体放置在膜池水面，浮体依靠自身浮力漂浮在液面，刮板或消泡网垂入水中或贴近液面；当膜池表面产生泡沫时，若为手动装置，操作人员需通过拉杆推动浮体在水面移动，利用刮板刮除泡沫或通过消泡网初步破碎泡沫；若为简易自动装置，则依靠膜池内水流带动浮体移动，实现被动除泡，部分装置还需根据膜池内pvc管位置手动调整浮体摆放位置，确保除泡部件能覆盖泡沫区域。

2、然而，现有装置存在明显局限。一方面，水位适配性差，现有装置的浮体多为无导向的自由漂浮结构，当膜池水位波动时，浮体易随水位上下偏移，导致刮板或消泡网脱离液面或过度浸入水中，无法保持有效除泡高度，需人工频繁调整位置。另一方面，作业稳定性不足，现有浮体缺乏稳定结构，受水流冲击或外力推动时易发生旋转、偏移，导致刮板或消泡网偏离泡沫区域，除泡位置精准度低；且部分装置的刮泡部件无重力下垂设计，易因飘动导致泡沫从底部漏过。此外，除泡效率与适配性低，现有装置多为单一刮泡或消泡结构，要么仅能刮除泡沫却难以彻底破碎，要么仅能破碎局部泡沫却无法阻拦泡沫扩散，且浮体尺寸固定，无法根据膜池内pvc管长度灵活适配，难以覆盖不同规格膜池；同时，部件安装多为固定连接，后期清理杂质或更换易损件时拆卸困难，难以满足膜池长期稳定运行的除泡需求。

技术实现思路

1、本实用新型所要解决的问题是：提供一种膜池表面泡沫清除装置，以解决现有装置水位适配性差、作业稳定性不足、除泡效率低与适配性弱的问题，实现膜池表面泡沫稳定、灵活的清除作业。

2、本实用新型为解决上述问题所提供的技术方案为：一种膜池表面泡沫清除装置，包括漂浮管、堵塞件和配重件，漂浮管为对称设置，每个漂浮管上均盖有对称设置的堵塞件，每个漂浮管底部均固接有若干配重件，还包括阻拦组件和安装组件，阻拦组件用于对杂质和泡沫进行消除和阻拦，安装组件用于将漂浮管进行安装定位。

3、更为优选的是，配重件用于增加漂浮管的稳定性，避免漂浮管会在膜池内发生旋转。

4、更为优选的是，漂浮管的长度根据膜池内安装的pvc管的长度而定。

5、更为优选的是，阻拦组件包括搭架、柔性帘、下垂杆和消泡结构，搭架滑动式搭在对称设置的漂浮管之间，柔性帘安装于搭架底部，下垂杆固接于柔性帘底部，消泡结构用于对膜池表面的泡沫进行消泡。

6、更为优选的是，消泡结构包括破泡件和拉动件，破泡件安装于搭架上，对称设置的拉动件固接于破泡件上。

7、更为优选的是，破泡件为半圆形，破泡件的外表面均匀覆盖小尖刺。

8、更为优选的是，安装组件包括安装件、安装板和导向柱，每个漂浮管上均套接有对称设置的安装件，每个安装件上均通过导向柱滑动式连接有安装板。

9、更为优选的是，安装板安装于膜池内壁，安装件在安装板上滑动，从而使得漂浮管可以随着水面的高度进行上下浮动调节。

10、与现有技术相比，本实用新型的优点是：本实用新型能实现装置与膜池水位的自适应适配，安装组件的安装板固定于膜池内壁，安装件通过导向柱沿安装板滑动，带动漂浮管随水面高度上下调节，确保阻拦组件的柔性帘与破泡件始终处于适配液面的作业高度，无需人工频繁调整，避免因水位波动导致除泡失效，提升装置适用性。

11、具备稳定的作业状态，漂浮管底部固接的配重件可增加整体稳定性，防止漂浮管在膜池内受水流冲击或外力拉动发生旋转、偏移，保障柔性帘与破泡件作业位置精准；同时下垂杆带动柔性帘底部始终贴合液面，避免泡沫从底部漏过，进一步提升除泡与阻拦杂质的可靠性。

12、除泡高效且彻底，阻拦组件的柔性帘可随装置移动对液面泡沫进行刮除阻拦，将泡沫汇集便于处理，同时能阻拦漂浮杂质；消泡结构的半圆形破泡件外表面覆盖小尖刺，移动时可快速刺破泡沫，扩大破泡覆盖范围，二者配合实现消泡与刮除双重作用，有效避免泡沫扩散污染膜组件。

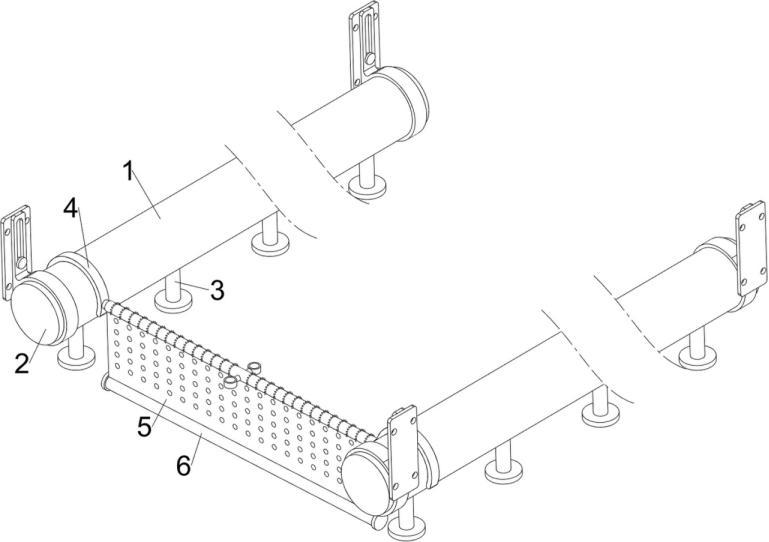

1.一种膜池表面泡沫清除装置，包括漂浮管（1）、堵塞件（2）和配重件（3），漂浮管（1）为对称设置，每个漂浮管（1）上均盖有对称设置的堵塞件（2），每个漂浮管（1）底部均固接有若干配重件（3），其特征在于，还包括阻拦组件和安装组件，阻拦组件用于对杂质和泡沫进行消除和阻拦，安装组件用于将漂浮管（1）进行安装定位。

2.根据权利要求1所述的一种膜池表面泡沫清除装置，其特征在于，配重件（3）用于增加漂浮管（1）的稳定性，避免漂浮管（1）会在膜池内发生旋转。

3.根据权利要求1所述的一种膜池表面泡沫清除装置，其特征在于，漂浮管（1）的长度根据膜池内安装的pvc管的长度而定。

4.根据权利要求1所述的一种膜池表面泡沫清除装置，其特征在于，阻拦组件包括搭架（4）、柔性帘（5）、下垂杆（6）和消泡结构，搭架（4）滑动式搭在对称设置的漂浮管（1）之间，柔性帘（5）安装于搭架（4）底部，下垂杆（6）固接于柔性帘（5）底部，消泡结构用于对膜池表面的泡沫进行消泡。

5.根据权利要求4所述的一种膜池表面泡沫清除装置，其特征在于，消泡结构包括破泡件（10）和拉动件（11），破泡件（10）安装于搭架（4）上，对称设置的拉动件（11）固接于破泡件（10）上。

6.根据权利要求5所述的一种膜池表面泡沫清除装置，其特征在于，破泡件（10）为半圆形，破泡件（10）的外表面均匀覆盖小尖刺。

7.根据权利要求1所述的一种膜池表面泡沫清除装置，其特征在于，安装组件包括安装件（7）、安装板（8）和导向柱（9），每个漂浮管（1）上均套接有对称设置的安装件（7），每个安装件（7）上均通过导向柱（9）滑动式连接有安装板（8）。

8.根据权利要求7所述的一种膜池表面泡沫清除装置，其特征在于，安装板（8）安装于膜池内壁，安装件（7）在安装板（8）上滑动，从而使得漂浮管（1）可以随着水面的高度进行上下浮动调节。
