水处理装置以及水处理方法与流程

本发明涉及具备反渗透膜装置的水处理装置以及水处理方法。

背景技术：

1、作为使反渗透膜装置中使用的反渗透膜的堵塞恢复的方法，可举出冲洗法。冲洗法是将以特定的流量向反渗透膜供给的一次侧的水作为冲洗排水从一次侧的排出配管排出到系统外，从而清洗附着于一次侧的膜表面的杂质等的方法。

2、例如，专利文献1中记载了：通过利用反渗透膜透过水等盐类浓度低的水冲洗反渗透膜而使反渗透膜的堵塞恢复的方法。但是，在专利文献1记载的方法中，冲洗排水被排出到系统外，因此反渗透膜装置的水回收率降低。在专利文献1中，没有提及冲洗排水的废弃目的地。

3、专利文献2中记载了：在反渗透膜装置的浓缩水配管上具有具备阀的分支配管，通过阀的开闭来切换通常运转工序和冲洗运转工序。在专利文献2的方法中，冲洗排水也排出到系统外，反渗透膜装置的水回收率降低。

4、专利文献3中记载了：在任意的时机切换通常运转和冲洗运转，冲洗运转根据目标值而自动调节冲洗流量。在专利文献3的方法中，冲洗排水也排出到系统外，反渗透膜装置的水回收率降低。

5、另外，也认为通过将冲洗排水全部返送至反渗透膜装置的前级来提高水回收率的方法。但是，在该方法中，冲洗排水中包含的微粒等被返送至反渗透膜装置的前级，因此在系统内微粒等进一步被浓缩，存在再次堵塞反渗透膜的风险。

6、现有技术文献

7、专利文献

8、专利文献1：日本 特开2022-045877号公报

9、专利文献2：日本 特开2019-177338号公报

10、专利文献3：日本 特开2013-141621号公报

技术实现思路

1、发明所要解决的技术问题

2、本发明的目的在于提供能够抑制反渗透膜装置的水回收率的降低而进行冲洗的水处理装置以及水处理方法。

3、用于解决技术问题的技术方案

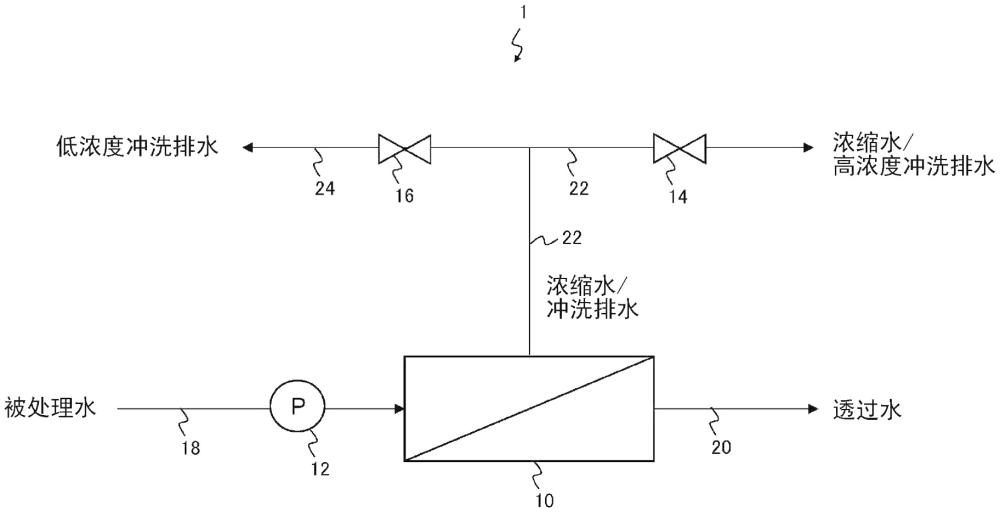

4、本发明是一种水处理装置，其具备：反渗透膜处理装置，其中，使用反渗透膜对被处理水进行反渗透膜处理，得到透过水和浓缩水；排出管线，其中，从所述反渗透膜的一次侧排出冲洗排水；回收管线，其中，从所述反渗透膜的一次侧将所述冲洗排水送液至所述反渗透膜处理装置的前级；以及切换单元，其中，在冲洗运转时，在特定的时机通过所述排出管线和所述回收管线切换所述冲洗排水的排出目的地，所述冲洗运转中，以特定的流量向所述反渗透膜的一次侧供给冲洗用水，并使其从所述反渗透膜的一次侧排出从而清洗所述反渗透膜。

5、优选地，在所述水处理装置中，作为所述冲洗用水，使用所述被处理水或者盐浓度比所述被处理水低的稀释水。

6、优选地，在所述水处理装置中，所述切换单元在所述冲洗运转开始不足5分钟时将所述冲洗排水的排出目的地从所述排出管线切换为所述回收管线。

7、优选地，在所述水处理装置中，在所述排出管线具备浊度测定装置，

8、在由所述浊度测定装置测定得到的冲洗排水的浊度达到特定的值以下的情况下，所述切换单元将所述冲洗排水的排出目的地从所述排出管线切换为所述回收管线。

9、优选地，在所述水处理装置中，所述排出管线与凝聚沉淀装置的原水槽或反应槽连接，所述凝聚沉淀装置在含氟水中添加钙剂而生成难溶性的钙盐来去除氟。

10、优选地，在所述水处理装置中，还具备：除浊膜（日语：除濁膜）处理装置，其中，使用除浊膜对从所述排出管线排出的冲洗排水进行处理；返送管线，其中，将由所述除浊膜处理装置处理后的过滤水返送至所述反渗透膜处理装置的前级；以及送液管线，将中，所述除浊膜的反洗排水送液至凝聚沉淀装置的原水槽或反应槽，所述凝聚沉淀装置在含氟水中添加钙剂而生成难溶性的钙盐来去除氟。

11、本发明是一种水处理方法，其包括：反渗透膜处理工序，其中，使用反渗透膜对被处理水进行反渗透膜处理，得到透过水和浓缩水；排出工序，其中，从所述反渗透膜的一次侧排出冲洗排水；以及回收工序，其中，从所述反渗透膜的一次侧将所述冲洗排水送液至所述反渗透膜处理工序的前级，在冲洗运转时，在特定的时机切换所述排出工序和所述回收工序，所述冲洗运转中，以特定的流量向所述反渗透膜的一次侧供给冲洗用水，并使其从所述反渗透膜的一次侧排出所述冲洗排水从而清洗所述反渗透膜。

12、优选地，在所述水处理方法中，作为所述冲洗用水，使用所述被处理水或者盐浓度比所述被处理水低的稀释水。

13、优选地，在所述水处理方法中，在所述冲洗运转开始不足5分钟时从所述排出工序切换为所述回收工序。

14、优选地，在所述水处理方法中，在所述排出工序中测定得到的冲洗排水的浊度达到特定的值以下的情况下，从所述排出工序切换为所述回收工序。

15、优选地，在所述水处理方法中，将在所述排出工序中排出的冲洗排水送液至凝聚沉淀装置的原水槽或反应槽，所述凝聚沉淀装置在含氟水中添加钙剂而生成难溶性的钙盐来去除氟。

16、优选地，在所述水处理方法中，还包括除浊膜处理工序，其中，使用除浊膜对在所述排出工序中排出的冲洗排水进行处理，将由所述除浊膜处理工序处理后的过滤水返送至所述反渗透膜处理工序的前级，将所述除浊膜的反洗排水送液至凝聚沉淀装置的原水槽或反应槽，所述凝聚沉淀装置在含氟水中添加钙剂而生成难溶性的钙盐来去除氟。

17、发明效果

18、根据本发明，能够提供能够抑制反渗透膜装置的水回收率的降低而进行冲洗的水处理装置以及水处理方法。

1.一种水处理装置，其特征在于，具备：

2.根据权利要求1所述的水处理装置，其中，作为所述冲洗用水，使用所述被处理水或者盐浓度比所述被处理水低的稀释水。

3.根据权利要求1或2所述的水处理装置，其中，所述切换单元在所述冲洗运转开始不足5分钟时将所述冲洗排水的排出目的地从所述排出管线切换为所述回收管线。

4.根据权利要求1或2所述的水处理装置，其中，所述排出管线具备浊度测定装置，

5.根据权利要求1～4中任一项所述的水处理装置，其中，所述排出管线与凝聚沉淀装置的原水槽或反应槽连接，所述凝聚沉淀装置在含氟水中添加钙剂而生成难溶性的钙盐来去除氟。

6.根据权利要求1～5中任一项所述的水处理装置，其中，所述水处理装置还具备：

7.一种水处理方法，其特征在于，包括：

8.根据权利要求7所述的水处理方法，其中，作为所述冲洗用水，使用所述被处理水或者盐浓度比所述被处理水低的稀释水。

9.根据权利要求7或8所述的水处理方法，其中，在所述冲洗运转开始不足5分钟时从所述排出工序切换为所述回收工序。

10.根据权利要求7或8所述的水处理方法，其中，在所述排出工序中测定得到的冲洗排水的浊度达到特定的值以下的情况下，从所述排出工序切换为所述回收工序。

11.根据权利要求7～10中任一项所述的水处理方法，其中，将在所述排出工序中排出的冲洗排水送液至凝聚沉淀装置的原水槽或反应槽，所述凝聚沉淀装置在含氟水中添加钙剂而生成难溶性的钙盐来去除氟。

12.根据权利要求7～11中任一项所述的水处理方法，其中，所述水处理方法还包括：
