工程机械机架清洗装置的制作方法

本技术涉及工程机械清理设备，尤其涉及工程机械机架清洗装置。

背景技术：

1、在工程机械（如推土机）的生产及维修过程中，主机机架的表面常会附着大量铁屑、油泥和尘土，必须进行彻底清洗才能进行检修或喷漆。然而，由于主机机架整体体积大，会占用较大空间，并没有专用的清洗平台，目前常见的机架清洗方式主要有两种：

2、1、地面沟槽式清洗：在地面开设排水沟槽，建设集水坑，通过水泵将污水抽走。这种方式需要大规模土建施工，容易破坏地面结构，成本高昂，且位置固定，灵活性差；

3、2、普通平台冲洗：在平整地面或低矮平台上冲洗，污水四处横流，难以收集，导致作业环境脏乱，且污水中的铁屑和油污会污染地面，后续清理工作繁重。

4、因此，现有技术存在施工成本高、污水收集困难、作业环境差、灵活性不足等问题。

技术实现思路

1、本申请实施例提供一种工程机械机架清洗装置，其结构简单、成本低廉、便于污水收集且无需破坏地面，能够改善清洗作业环境，提高机架维护效率，灵活性高。

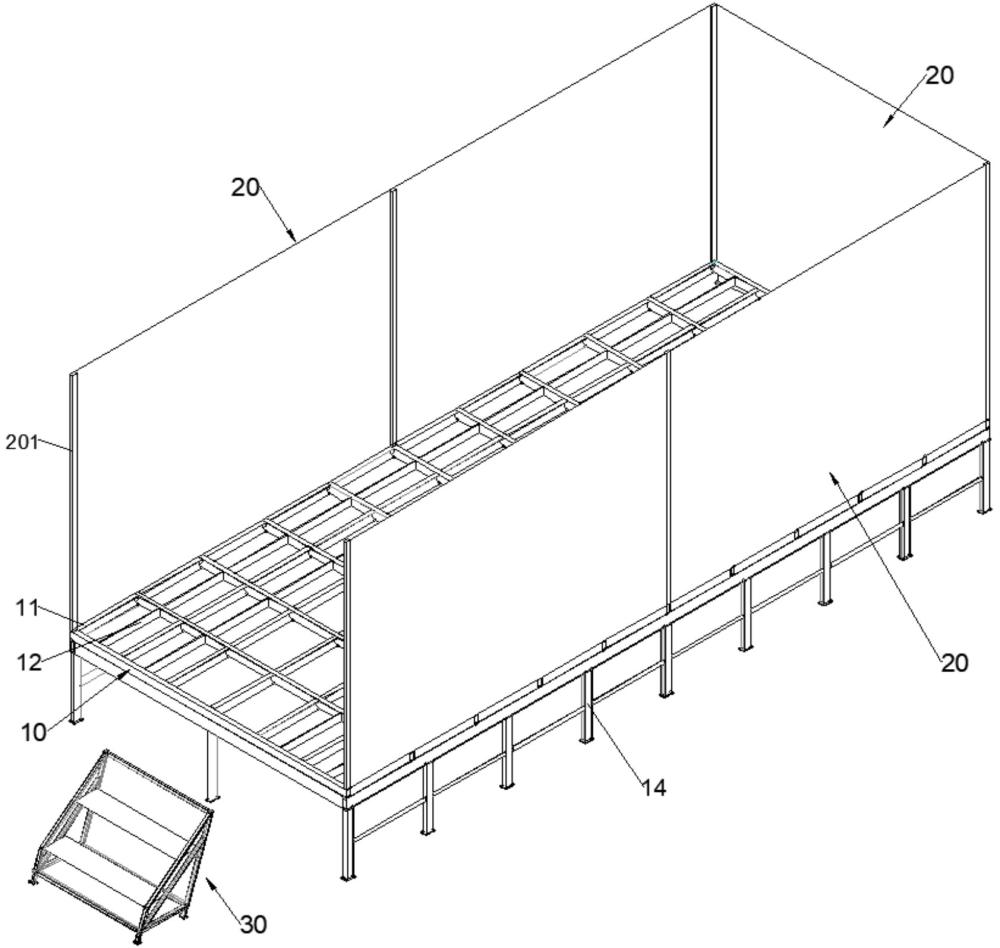

2、本申请实施例提供一种工程机械机架清洗装置，包括：

3、承载平台，所述承载平台设有一水平承载平面，所述承载平面铺设有格栅板，所述承载平面的底部设有污水收集腔体和支腿，所述污水收集腔体的底部设有排水管道，所述支腿位于所述污水收集腔体的外侧，以将所述污水收集腔体支撑起预定的高度；

4、围挡，所述围挡垂直连接在所述承载平台的顶部的外圈，并设有一围挡缺口；

5、爬梯，所述爬梯设在所述围挡缺口处，用于供工作人员从地面攀爬至所述承载平台；

6、污水收集车，所述污水收集车设有顶部敞开式水槽，所述污水收集车的底部设有万向轮，用于在所述污水收集腔体的下方转运由所述排水管道排出的污水。

7、在一种可能的实现方式中，所述承载平台呈长方形，所述围挡垂直连接在所述承载平台相对的两个长边处以及其中一个短边处，并在另一个短边处形成所述围挡缺口。

8、在一种可能的实现方式中，所述污水收集腔体的底壁由两个在长度方向对称分布的斜坡底板组成，两个所述斜坡底板对称倾斜延伸，并在位于所述承载平台长度方向的中间位置连接，连接点为最高点，所述斜坡底板的最低点与所述污水收集腔体的侧壁连接，所述排水管道设在所述最低点处。

9、在一种可能的实现方式中，所述排水管道安装有排水阀门。

10、在一种可能的实现方式中，所述污水收集车的一端设有操作把手，所述污水收集车的另一端设有泄水管道，所述泄水管道连接在所述水槽的底部，并安装有泄水阀门。

11、在一种可能的实现方式中，所述水槽的上部于靠近所述操作把手的一端设有支撑架，所述支撑架沿水平方向延伸，所述支撑架上设有滤板。

12、在一种可能的实现方式中，所述支撑架包括第一条形钢板和第二条形钢板，其中所述第一条形钢板水平设在所述水槽靠近所述操作把手的一端的内侧壁，其中所述第二条形钢板与所述第一条形钢板平行，并靠近所述水槽在水平方向的中部位置，所述第二条形钢板垂直连接所述水槽的前后内壁。

13、在一种可能的实现方式中，所述支撑架还包括若干条连接筋板，若干条所述连接筋板水平连接在所述第一条形钢板和所述第二条形钢板之间，并在所述水槽的前后内壁之间均匀分布。

14、有益效果：与现有技术相比，本申请提供的工程机械机架清洗装置通过一个高于地面并通过围挡包围且带格栅板的承载平台，结合污水收集腔体、排水管道与可移动的污水收集车，能够实现污水的定向、集中收集，无需地面开槽，成本极低，结构简单，易于制造与维护，灵活性强，能够确保污水的高效收集，并改善清洗作业环境。

15、本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，得以充分体现。

1.工程机械机架清洗装置，其特征在于，包括：

2.如权利要求1所述的工程机械机架清洗装置，其特征在于，所述承载平台呈长方形，所述围挡垂直连接在所述承载平台相对的两个长边处以及其中一个短边处，并在另一个短边处形成所述围挡缺口。

3.如权利要求2所述的工程机械机架清洗装置，其特征在于，所述污水收集腔体的底壁由两个在长度方向对称分布的斜坡底板组成，两个所述斜坡底板对称倾斜延伸，并在位于所述承载平台长度方向的中间位置连接，连接点为最高点，所述斜坡底板的最低点与所述污水收集腔体的侧壁连接，所述排水管道设在所述最低点处。

4.如权利要求3所述的工程机械机架清洗装置，其特征在于，所述排水管道安装有排水阀门。

5.如权利要求1所述的工程机械机架清洗装置，其特征在于，所述污水收集车的一端设有操作把手，所述污水收集车的另一端设有泄水管道，所述泄水管道连接在所述水槽的底部，并安装有泄水阀门。

6.如权利要求5所述的工程机械机架清洗装置，其特征在于，所述水槽的上部于靠近所述操作把手的一端设有支撑架，所述支撑架沿水平方向延伸，所述支撑架上设有滤板。

7.如权利要求6所述的工程机械机架清洗装置，其特征在于，所述支撑架包括第一条形钢板和第二条形钢板，其中所述第一条形钢板水平设在所述水槽靠近所述操作把手的一端的内侧壁，其中所述第二条形钢板与所述第一条形钢板平行，并靠近所述水槽在水平方向的中部位置，所述第二条形钢板垂直连接所述水槽的前后内壁。

8.如权利要求7所述的工程机械机架清洗装置，其特征在于，所述支撑架还包括若干条连接筋板，若干条所述连接筋板水平连接在所述第一条形钢板和所述第二条形钢板之间，并在所述水槽的前后内壁之间均匀分布。
