一种石英砂除杂清洗装置的制作方法

本发明属于石英砂加工设备，具体涉及一种石英砂除杂清洗装置。

背景技术：

1、石英砂选矿加工过程中，原料矿石内部伴生黏土、云母、氧化铁薄膜以及高密度重矿物杂质，需要通过擦洗设备实现颗粒表面杂质剥离与杂质分选排出。现有立式擦洗设备依靠筒内搅拌桨搅动矿浆，依靠颗粒之间相互摩擦完成擦洗作业。

2、现有擦洗设备主要依靠搅拌桨强制矿浆相互摩擦实现除杂，存在如下缺陷：第一，缺少专门的撞击打散结构，颗粒之间撞击揉搓强度不足，石英砂颗粒表面黏附的铁膜、黏土团聚物难以充分剥离；第二，传统设备多采用单点进料结构，擦洗设备内矿浆浓度分布不均匀，局部流场紊乱，进一步降低擦洗分选效果。

3、因此，提供一种石英砂除杂清洗装置来解决上述的技术问题。

技术实现思路

1、为解决上述背景技术中提出的问题。本发明提供了一种石英砂除杂清洗装置，具有能够有效剥离石英砂颗粒表面黏附的铁膜、黏土团聚物，提升石英砂成品粒度的可控性；克服单点进料造成的局部矿浆浓度不均、流场紊乱问题；延长物料有效擦洗停留时间，使物料充分完成擦洗后再排出，提高成品擦洗质量一致性的特点。

2、为实现上述目的，本发明提供如下技术方案：一种石英砂除杂清洗装置,包括擦洗筒，所述擦洗筒内转动连接有擦洗主轴，所述擦洗主轴上设置有转子擦洗机构，所述转子擦洗机构包括中空筒状结构的动态筛散筒，所述动态筛散筒上周向开设有多个筛分槽，所述动态筛散筒的上下两端分别装配有上撞击环、下撞击环，所述上撞击环与下撞击环的外圆均周向固定连接有多个撞击齿，所述上撞击环与下撞击环的内圆均周向固定连接有多个连接架，所述连接架与擦洗主轴固定连接；

3、所述擦洗筒的外侧设置有环形进料机构，所述环形进料机构包括固定套设在擦洗筒外侧的分料管道，所述分料管道上固定连接有进料管道，所述分料管道上还圆周分布有多个分支管道，所述分支管道的进料端与分料管道连通，所述分支管道的出料端延伸至擦洗筒内并固定连接有喷料管道，所述喷料管道的出料端对应动态筛散筒中部位置设置。

4、优选的，所述擦洗主轴上自上而下依次固定连接有上层搅拌桨、中层搅拌桨、下层搅拌桨，所述上层搅拌桨、中层搅拌桨、下层搅拌桨之间相互相位错位且桨叶呈倾斜角布置，所述中层搅拌桨位于动态筛散筒内的中部。

5、优选的，所述动态筛散筒内壁沿圆周设置有多条螺旋筋，多条所述螺旋筋沿动态筛散筒的轴向延伸设置；

6、每条所述螺旋筋均包括多个分段式筋板，多个所述分段式筋板依次沿动态筛散筒的轴向分布，每个所述筋板分别位于相邻的筛分槽之间并与动态筛散筒的内壁固定连接。

7、优选的，所述筛分槽内的两侧均可拆卸连接有耐磨套，所述耐磨套沿筛分槽的轴向设置。

8、优选的，所述动态筛散筒的上端、下端外侧均同轴固定套设有连接法兰，两个所述连接法兰分别与上撞击环的下表面、下撞击环的上表面贴合设置，所述上撞击环与下撞击环上均周向阵列贯穿开设有与紧固螺栓相适配的装配孔，所述紧固螺栓的一端依次穿过上撞击环、连接法兰和下撞击环并螺纹连接有紧固螺母。

9、优选的，所述上撞击环与下撞击环上相正对的一侧均开设有径向限位槽，所述径向限位槽内卡合装配有径向限位台阶，两个所述径向限位台阶分别固定连接在两个连接法兰相互背离的一侧，用于对动态筛散筒进行径向限位；

10、两个所述连接法兰相互背离的一侧均开设有多个周向分布的周向键槽，所述周向键槽沿连接法兰的径向开设，所述周向键槽内卡合装配有周向平键，两个所述周向平键分别固定连接在上撞击环与下撞击环上相正对的一侧，用于对动态筛散筒进行周向限位。

11、优选的，所述撞击齿为根部宽、齿尖窄的梯形齿结构；所述上撞击环的撞击齿迎料面开设有向下倾斜的第一导流斜面，所述下撞击环的撞击齿迎料面开设有向上倾斜的第二导流斜面，且所述上撞击环上的撞击齿与下撞击环上的撞击齿周向错位布置。

12、优选的，所述分支管道包括进料段和出料段，所述进料段的进料端与分料管道连通，所述出料段的出料端与喷料管道的进料端连通，所述进料段与出料段正对的一端外侧均同轴固定套设有锁紧法兰，两个所述锁紧法兰之间夹设有流量调节板，所述流量调节板的中部开设有流量孔，所述流量调节板的边缘周向开设有与锁紧螺栓相适配的锁紧孔，所述锁紧螺栓穿过两个锁紧法兰以及流量调节板的锁紧孔实现三者夹紧装配。

13、优选的，所述喷料管道进料端的外侧以及分料管道出料端的外侧均同轴固定套设有固定法兰，两个所述固定法兰之间通过固定螺栓锁紧固定，所述喷料管道的出料端向下倾斜布置，且，所述喷料管道的出料端中心线与动态筛散筒外圆切线平行。

14、优选的，所述擦洗筒的顶部设置驱动机构，所述驱动机构包括固定连接在擦洗筒顶部的支架，所述支架上固定连接有固定座，所述固定座的中部开设有供擦洗主轴穿过的转动孔，所述擦洗主轴与固定座转动连接，所述擦洗主轴上位于固定座的上方转动套设有支撑柱，所述支撑柱固定连接在固定座上，所述支架上还固定连接有用于驱动擦洗主轴进行转动的驱动电机。

15、与现有技术相比，本发明的有益效果是：

16、1、本发明设置可随主轴高速旋转的转子擦洗机构，依靠上、下撞击环对矿浆形成冲击打散，配合颗粒之间、颗粒与构件之间的摩擦作用，能够有效剥离石英砂颗粒表面黏附的铁膜、黏土团聚物；动态筛散筒上的长条筛分槽既实现筒内外矿浆流通交换，又可对粗颗粒、泥团进行拦截，使未充分擦洗的大颗粒物料继续留在外侧环腔处理，提升成品粒度的可控性。

17、2、本发明采用多边形环形分料管道实现周向多点切向进料，擦洗筒内矿浆布浆均匀，克服单点进料造成的局部矿浆浓度不均、流场紊乱问题；六边形筒体能够破坏筒内完整圆周环流，抑制矿浆短路流，延长物料有效擦洗停留时间，使物料充分完成擦洗后再排出，提高成品擦洗质量的一致性。

18、3、本发明采用上撞击环上带有向下倾斜第一导流斜面的撞击齿和下撞击环上带有向上倾斜第二导流斜面的撞击齿，且上、下撞击齿周向错位布置，促使矿浆形成上下往复翻滚流动，配合动态筛散筒内壁螺旋筋以及多层相位错位的搅拌桨，多重结构协同扰动矿浆，进一步强化颗粒撞击摩擦效果，提升杂质剥离效率。

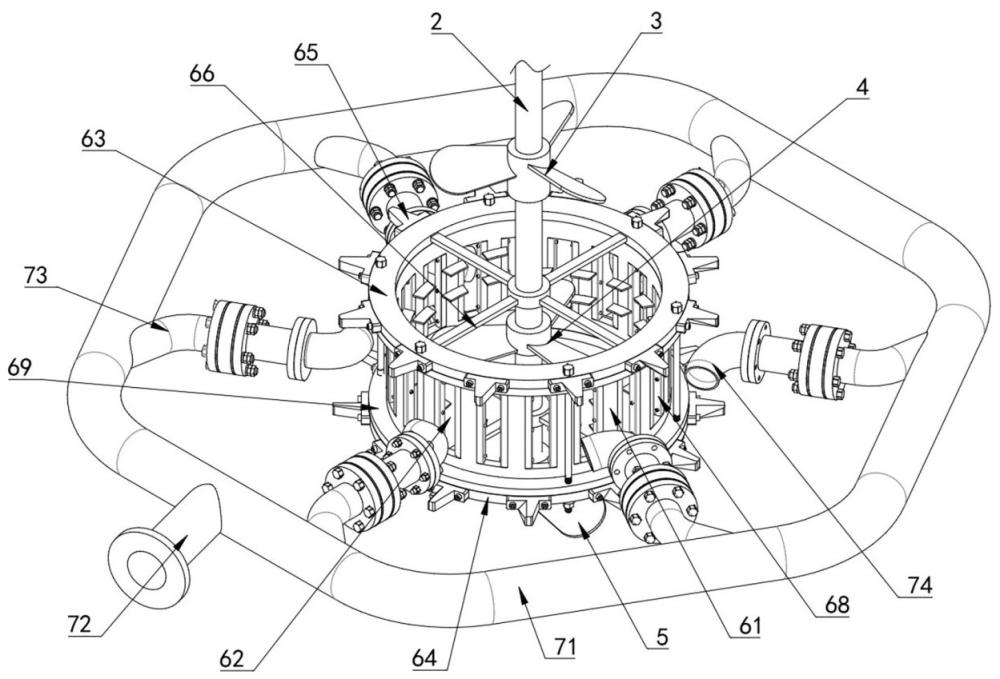

1.一种石英砂除杂清洗装置，包括擦洗筒（1），所述擦洗筒（1）内转动连接有擦洗主轴（2），其特征在于：所述擦洗主轴（2）上设置有转子擦洗机构（6），所述转子擦洗机构（6）包括中空筒状结构的动态筛散筒（61），所述动态筛散筒（61）上周向开设有多个筛分槽（62），所述动态筛散筒（61）的上下两端分别装配有上撞击环（63）、下撞击环（64），所述上撞击环（63）与下撞击环（64）的外圆均周向固定连接有多个撞击齿（65），所述上撞击环（63）与下撞击环（64）的内圆均周向固定连接有多个连接架（66），所述连接架（66）与擦洗主轴（2）固定连接；

2.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述擦洗主轴（2）上自上而下依次固定连接有上层搅拌桨（3）、中层搅拌桨（4）、下层搅拌桨（5），所述上层搅拌桨（3）、中层搅拌桨（4）、下层搅拌桨（5）之间相互相位错位且桨叶呈倾斜角布置，所述中层搅拌桨（4）位于动态筛散筒（61）内的中部。

3.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述动态筛散筒（61）内壁沿圆周设置有多条螺旋筋（67），多条所述螺旋筋（67）沿动态筛散筒（61）的轴向延伸设置；

4.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述筛分槽（62）内的两侧均可拆卸连接有耐磨套（68），所述耐磨套（68）沿筛分槽（62）的轴向设置。

5.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述动态筛散筒（61）的上端、下端外侧均同轴固定套设有连接法兰（69），两个所述连接法兰（69）分别与上撞击环（63）的下表面、下撞击环（64）的上表面贴合设置，所述上撞击环（63）与下撞击环（64）上均周向阵列贯穿开设有与紧固螺栓（610）相适配的装配孔，所述紧固螺栓（610）的一端依次穿过上撞击环（63）、连接法兰（69）和下撞击环（64）并螺纹连接有紧固螺母。

6.根据权利要求5所述的一种石英砂除杂清洗装置，其特征在于：所述上撞击环（63）与下撞击环（64）上相正对的一侧均开设有径向限位槽（611），所述径向限位槽（611）内卡合装配有径向限位台阶（612），两个所述径向限位台阶（612）分别固定连接在两个连接法兰（69）相互背离的一侧，用于对动态筛散筒（61）进行径向限位；

7.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述撞击齿（65）为根部宽、齿尖窄的梯形齿结构；所述上撞击环（63）的撞击齿（65）迎料面开设有向下倾斜的第一导流斜面（615），所述下撞击环（64）的撞击齿（65）迎料面开设有向上倾斜的第二导流斜面（616），且所述上撞击环（63）上的撞击齿（65）与下撞击环（64）上的撞击齿（65）周向错位布置。

8.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述分支管道（73）包括进料段和出料段，所述进料段的进料端与分料管道（71）连通，所述出料段的出料端与喷料管道（74）的进料端连通，所述进料段与出料段正对的一端外侧均同轴固定套设有锁紧法兰（75），两个所述锁紧法兰（75）之间夹设有流量调节板（76），所述流量调节板（76）的中部开设有流量孔，所述流量调节板（76）的边缘周向开设有与锁紧螺栓相适配的锁紧孔，所述锁紧螺栓穿过两个锁紧法兰（75）以及流量调节板（76）的锁紧孔实现三者夹紧装配。

9.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述喷料管道（74）进料端的外侧以及分料管道（71）出料端的外侧均同轴固定套设有固定法兰（77），两个所述固定法兰（77）之间通过固定螺栓锁紧固定，所述喷料管道（74）的出料端向下倾斜布置，且所述喷料管道（74）的出料端中心线与动态筛散筒（61）外圆切线平行。

10.根据权利要求1所述的一种石英砂除杂清洗装置，其特征在于：所述擦洗筒（1）的顶部设置驱动机构（8），所述驱动机构（8）包括固定连接在擦洗筒（1）顶部的支架（81），所述支架（81）上固定连接有固定座（82），所述固定座（82）的中部开设有供擦洗主轴（2）穿过的转动孔，所述擦洗主轴（2）与固定座（82）转动连接，所述擦洗主轴（2）上位于固定座（82）的上方转动套设有支撑柱（83），所述支撑柱（83）固定连接在固定座（82）上，所述支架（81）上还固定连接有用于驱动擦洗主轴（2）进行转动的驱动电机（84）。
