一种晶振除尘装置的制作方法

本技术涉及晶振处理，具体为一种晶振除尘装置。

背景技术：

1、晶振是一种利用石英晶体的压电效应产生稳定频率信号的关键电子元件，广泛应用于通信、计算机、消费电子等领域，晶振的性能对环境条件极为敏感，其表面若附着灰尘、颗粒物或其他污染物，可能引发频率漂移、信号噪声增加甚至功能失效，因此出厂前需要对晶振进行除尘处理。

2、现有技术中，针对晶振的除尘装置普遍采用风机进行吹风或抽风，通过气流作用将晶振表面的灰尘带走，然而，这种传统方式存在明显局限性，对于因静电吸附、油污黏附形成的顽固灰尘，单纯依靠气流冲刷难以有效剥离，导致除尘不彻底，因此，根据上述问题提出一种晶振除尘装置。

技术实现思路

1、本实用新型的目的在于提供一种晶振除尘装置，以解决现有晶振除尘装置难以对晶振表面顽固灰尘进行去除的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种晶振除尘装置，包括清洗部，所述清洗部包括箱壳，所述箱壳的上部右侧开设有沥水槽，所述箱壳的左部内侧开设有呈上开口设置的液槽，所述清洗部的右侧安装有座部，所述座部包括固定在箱壳右侧的基座，所述基座的上侧开设有轨槽，所述基座的上侧固定连接有导壳，所述导壳的前后两侧均开设有豁口，所述豁口的下侧均设置有一对开设在导壳内侧的转孔，所述豁口处均安装有清洁除尘部，所述清洁除尘部包括若干与转孔、液槽的斜面转动连接的传动辊，若干所述传动辊的外侧套设有吸湿清洁带，所述导壳的上侧固定连接有电机，所述电机的输出轴末端与右侧传动辊固定连接，所述导壳的右侧设置有晶振装架，所述晶振装架包括与轨槽滑动连接的导轨，所述导轨的右端上侧固定连接有推块，所述导轨的左端上侧固定连接有外框，所述外框的内壁左右两侧均固定连接有弹性夹条，所述清洁除尘部的右侧设置有烘干部，所述箱壳的前侧安装有控制器。

4、优选的，所述烘干部包括固定在基座前侧的加热箱，所述加热箱的左侧固定连接有呈连通设置的抽气管，所述加热箱的上侧固定连接有呈连通设置的传输管，所述传输管的后下端固定连接有呈连通设置的气泵，所述气泵的下侧固定连接有呈连通设置的喷头。

5、优选的，所述抽气管的左端固定连接有滤尘网，所述喷头插入导壳的右上孔内，所述喷头设置在清洁除尘部的右侧。

6、优选的，所述轨槽设置在前后侧清洁除尘部之间，所述晶振装架设置在前后侧清洁除尘部之间，所述导轨设置在右侧传动辊的下侧。

7、优选的，所述沥水槽的内侧安装有脱水架，所述脱水架由基板和三个与基板转动连接的压辊组成，所述脱水架的基板与沥水槽的下内壁固定连接，所述脱水架的压辊均与吸湿清洁带紧密贴合。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型中，通过设置的清洁除尘部、清洗部、脱水架、烘干部和晶振装架等结构，使晶振装架用于安装晶振，可以移动晶振到一对清洁除尘部处进行清洁，以及将晶振移动到烘干部的喷头下侧进行烘干和喷气清灰，而清洗部可以对清洁除尘部的吸湿清洁带进行清洁，脱水架可以对吸湿清洁带进行脱水，以此使清洁除尘部的吸湿清洁带可持续用于对晶振的清洁，实现了晶振除尘装置可以对晶振表面的顽固灰尘进行清理去除，解决了现有晶振除尘装置难以对晶振表面顽固灰尘进行去除的问题。

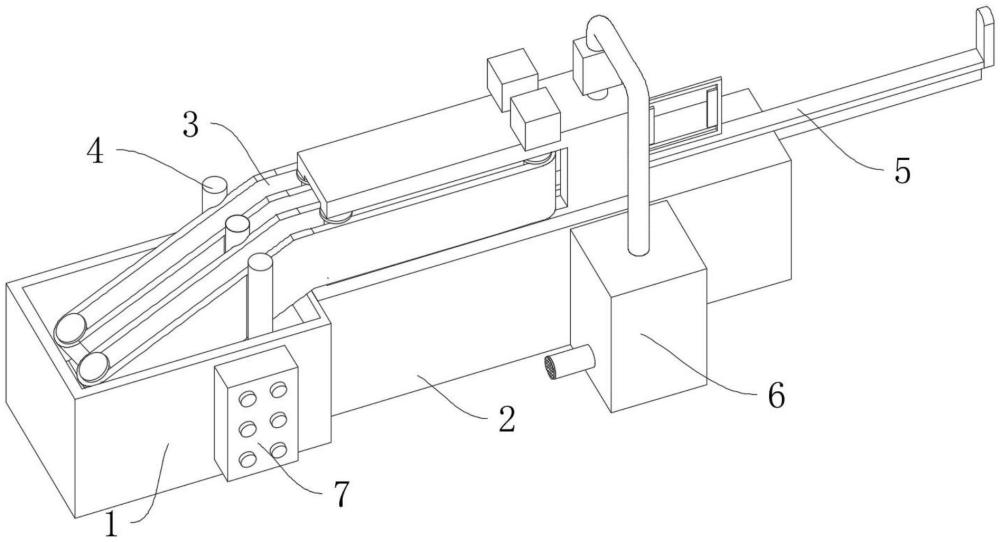

1.一种晶振除尘装置，包括清洗部(1)，其特征在于：所述清洗部(1)包括箱壳(11)，所述箱壳(11)的上部右侧开设有沥水槽(12)，所述箱壳(11)的左部内侧开设有呈上开口设置的液槽(13)，所述清洗部(1)的右侧安装有座部(2)，所述座部(2)包括固定在箱壳(11)右侧的基座(21)，所述基座(21)的上侧开设有轨槽(22)，所述基座(21)的上侧固定连接有导壳(23)，所述导壳(23)的前后两侧均开设有豁口(24)，所述豁口(24)的下侧均设置有一对开设在导壳(23)内侧的转孔(25)，所述豁口(24)处均安装有清洁除尘部(3)，所述清洁除尘部(3)包括若干与转孔(25)、液槽(13)的斜面转动连接的传动辊(31)，若干所述传动辊(31)的外侧套设有吸湿清洁带(32)，所述导壳(23)的上侧固定连接有电机(33)，所述电机(33)的输出轴末端与右侧传动辊(31)固定连接，所述导壳(23)的右侧设置有晶振装架(5)，所述晶振装架(5)包括与轨槽(22)滑动连接的导轨(51)，所述导轨(51)的右端上侧固定连接有推块(54)，所述导轨(51)的左端上侧固定连接有外框(52)，所述外框(52)的内壁左右两侧均固定连接有弹性夹条(53)，所述清洁除尘部(3)的右侧设置有烘干部(6)，所述箱壳(11)的前侧安装有控制器(7)。

2.根据权利要求1所述的一种晶振除尘装置，其特征在于：所述烘干部(6)包括固定在基座(21)前侧的加热箱(61)，所述加热箱(61)的左侧固定连接有呈连通设置的抽气管(62)，所述加热箱(61)的上侧固定连接有呈连通设置的传输管(64)，所述传输管(64)的后下端固定连接有呈连通设置的气泵(65)，所述气泵(65)的下侧固定连接有呈连通设置的喷头(66)。

3.根据权利要求2所述的一种晶振除尘装置，其特征在于：所述抽气管(62)的左端固定连接有滤尘网(63)，所述喷头(66)插入导壳(23)的右上孔内，所述喷头(66)设置在清洁除尘部(3)的右侧。

4.根据权利要求2所述的一种晶振除尘装置，其特征在于：所述轨槽(22)设置在前后侧清洁除尘部(3)之间，所述晶振装架(5)设置在前后侧清洁除尘部(3)之间，所述导轨(51)设置在右侧传动辊(31)的下侧。

5.根据权利要求2所述的一种晶振除尘装置，其特征在于：所述沥水槽(12)的内侧安装有脱水架(4)，所述脱水架(4)由基板和三个与基板转动连接的压辊组成，所述脱水架(4)的基板与沥水槽(12)的下内壁固定连接，所述脱水架(4)的压辊均与吸湿清洁带(32)紧密贴合。
