太阳能水力换热站中供热管道弯接处动态适应支撑组件的制作方法

本发明属于管道支撑，具体涉及太阳能水力换热站中供热管道弯接处动态适应支撑组件。

背景技术：

1、太阳能水力换热站是一种以太阳能为主要热源、通过水力循环与间接换热实现热能采集、储存与供应的集成化能源站房，核心由太阳能集热器、闭式换热回路、储热水箱、高效换热器、循环泵、智能温控及辅助能源模块组成。其工作流程为：集热器吸收太阳辐射加热防冻传热工质，工质在泵驱下流经换热器，与用水侧（生活热水/供暖）进行隔离式热交换，热量存入保温水箱，再由温控系统按需稳定供给末端；阴雨天或热量不足时自动联动热泵、电锅炉等辅助热源，保障连续供热。

2、供热管道施工安装过程中，通常在管道底部布设支撑支架，用以承载管道本体、保温层及内部介质的自重，防止管道长期运行发生下垂、形变及管路接口松脱渗漏；供热管网运行中随介质温度变化频繁产生冷热交替，管道会随之发生轴向热胀冷缩位移，尤其在连接两路垂直管段的弯头位置，两侧管段各自产生轴向伸缩形变，极易在弯头拐角处形成应力集中，造成局部受力过载，进而引发弯头本体、焊接焊缝及法兰接口出现变形、开裂与泄漏故障，严重影响换热站供热管网安全稳定运行与使用寿命。

技术实现思路

1、本发明的目的在于提供太阳能水力换热站中供热管道弯接处动态适应支撑组件，通过设置支撑结构,可与弯头两侧的管道固定并对其进行支撑，并通过设置限位结构，可使得管箍跟随管道进行轴向伸缩，并利用限制器防止其过度位移，对弯头两侧管道进行动态适应支撑，防止应力集中在弯头处，保证供热管网安全稳定运行与使用寿命，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明采用了如下技术方案：

3、太阳能水力换热站中供热管道弯接处动态适应支撑组件，包括限位结构，所述限位结构包括安装架，所述安装架的一侧安装有管箍，所述安装架的另一侧设置有限制管道位移的限制器，所述限制器的两侧伸缩端与安装架固定连接，所述限制器的底部固定安装有安装板；

4、还包括支撑结构，所述支撑结构包括伸缩杆，所述伸缩杆的顶部固定安装有转动座，所述转动座的顶部固定安装有转轴，所述安装板的底部固定安装有转动套，所述转轴转动安装于转动套中。

5、优选的，所述管箍包括两组对称设置的弧形座，所述弧形座贴合于管道两侧，所述弧形座通过螺丝固定。

6、优选的，所述限制器包括缸体，所述缸体内加注有液压油，所述缸体中间滑动安装有活塞板，所述活塞板开设有通孔，所述活塞板的两侧固定安装有活塞杆。

7、优选的，所述活塞杆的一端贯穿缸体且与缸体密封滑动配合，所述活塞杆表面滑动套接有弹簧，所述弹簧的两端分别抵触于缸体内壁和活塞板。

8、优选的，所述活塞杆的另一端与安装架固定连接，所述缸体与安装板固定连接。

9、优选的，所述伸缩杆包括固定杆和活动杆，所述活动杆滑动安装于固定杆内部，所述固定杆的底部固定安装有安装底板。

10、优选的，所述固定杆的顶部转动安装有调节座，所述调节座与活动杆螺纹连接。

11、优选的，所述转动套的一侧螺纹安装有抵紧螺丝，所述抵紧螺丝抵触于转轴。

12、优选的，所述管箍的底部固定安装有连接柱，所述安装架的顶部开设有限位横槽，所述连接柱滑动安装于限位横槽中，且可在限位横槽中转动。

13、优选的，所述连接柱的底部固定安装有限位圈，所述限位圈滑动安装于限位横槽中，且可在限位横槽中转动。

14、本发明的技术效果和优点：本发明提出的太阳能水力换热站中供热管道弯接处动态适应支撑组件，与现有技术相比，具有以下优点：

15、1.本发明通过设置支撑结构,可与弯头两侧的管道固定并对其进行支撑，通过设置限位结构，可使得管箍跟随管道进行轴向伸缩，并利用限制器防止其过度位移，对弯头两侧管道进行动态适应支撑，防止应力集中在弯头处，保证供热管网安全稳定运行与使用寿命；

16、2.本发明可对限制器的方向进行旋转调节，从而使其与不同方向管道的平行，提高了适用范围，并且还可通过调节伸缩杆长度、旋转伸缩杆方向来与换热站的地面、墙面或者顶面固定，进一步提高适用范围，并减低了安装难度。

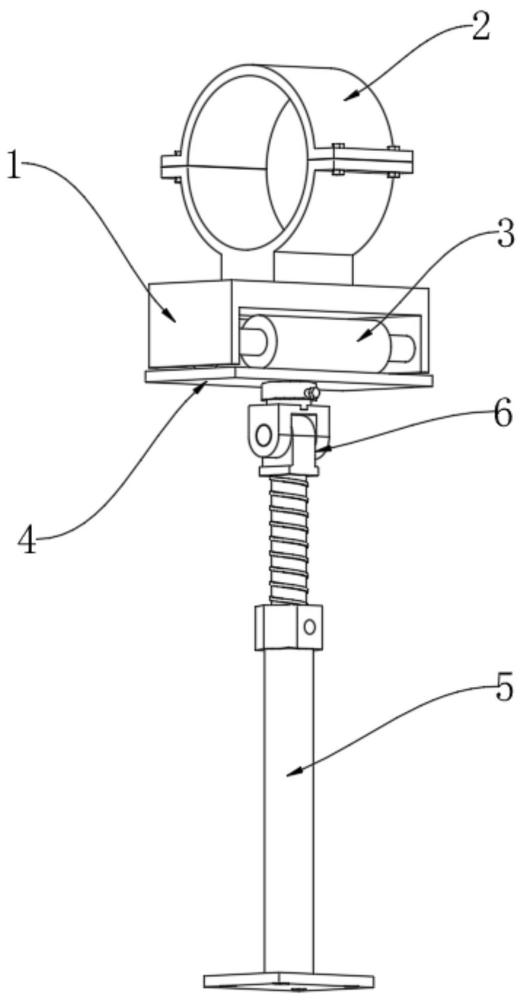

1.太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：包括限位结构，所述限位结构包括安装架（1），所述安装架（1）的一侧安装有管箍（2），所述安装架（1）的另一侧设置有限制管道位移的限制器（3），所述限制器（3）的两侧伸缩端与安装架（1）固定连接，所述限制器（3）的底部固定安装有安装板（4）；

2.根据权利要求1所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述管箍（2）包括两组对称设置的弧形座，所述弧形座贴合于管道两侧，所述弧形座通过螺丝固定。

3.根据权利要求1所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述限制器（3）包括缸体（301），所述缸体（301）内加注有液压油，所述缸体（301）中间滑动安装有活塞板（302），所述活塞板（302）开设有通孔（303），所述活塞板（302）的两侧固定安装有活塞杆（304）。

4.根据权利要求3所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述活塞杆（304）的一端贯穿缸体（301）且与缸体（301）密封滑动配合，所述活塞杆（304）表面滑动套接有弹簧（305），所述弹簧（305）的两端分别抵触于缸体（301）内壁和活塞板（302）。

5.根据权利要求3所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述活塞杆（304）的另一端与安装架（1）固定连接，所述缸体（301）与安装板（4）固定连接。

6.根据权利要求1所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述伸缩杆（5）包括固定杆（501）和活动杆（502），所述活动杆（502）滑动安装于固定杆（501）内部，所述固定杆（501）的底部固定安装有安装底板（503）。

7.根据权利要求6所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述固定杆（501）的顶部转动安装有调节座（504），所述调节座（504）与活动杆（502）螺纹连接。

8.根据权利要求1所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述转动套（8）的一侧螺纹安装有抵紧螺丝（9），所述抵紧螺丝（9）抵触于转轴（7）。

9.根据权利要求1所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述管箍（2）的底部固定安装有连接柱（10），所述安装架（1）的顶部开设有限位横槽（11），所述连接柱（10）滑动安装于限位横槽（11）中，且可在限位横槽（11）中转动。

10.根据权利要求9所述的太阳能水力换热站中供热管道弯接处动态适应支撑组件，其特征在于：所述连接柱（10）的底部固定安装有限位圈（12），所述限位圈（12）滑动安装于限位横槽（11）中，且可在限位横槽（11）中转动。
