一种旋转分配阀、一种连续离子交换设备的制作方法

本申请涉及离子交换，特别涉及一种旋转分配阀、一种离子交换设备。

背景技术：

1、连续离子交换设备工作时需要将若干种溶液依次连续地配送到不同的容器中。目前市面上的流体分配阀的旋转部分连接有非常多的管道，旋转的时候，管道一起旋转，导致旋转质量很大，需要平面轴承和旋转轴承来避免大转动质量带来的磨损问题，整体存在体积大、结构复杂、容易泄漏、难以维护、配置成本高、在狭窄场合应用受限等问题。

2、有鉴于此，如何保障流体分配阀在实现若干种溶液的连续分配功能的同时又能具有较小的体积和简单的结构，以减少漏点、方便维护、降低成本，是需要本领域技术人员解决的技术问题。

技术实现思路

1、为解决上述技术问题，本申请提供一种旋转分配阀，所述旋转分配阀包括沿轴向依次叠置的第一阀部、第二阀部和第三阀部，所述第二阀部能够相对所述第一阀部和所述第三阀部绕中心轴线旋转；

2、所述第一阀部设有多个进流孔，所述进流孔的一端贯通到所述第一阀部靠近所述第二阀部的一端端面上，所述进流孔的另一端与所述旋转分配阀外部连通；

3、在所述第一阀部靠近所述第二阀部的一端端面上，以所述中心轴线为中心的多个不同直径的第一圆周上各自分布有至少一个所述进流孔，在所述第二阀部靠近所述第一阀部的一端端面上，以所述中心轴线为中心的多个不同直径的第二圆周上各自分布有一个沿周向延伸的分配槽，每个所述第二圆周的直径各自与一个所述第一圆周的直径相同，使得每个所述分配槽能够各自与至少一个所述进流孔连通；

4、所述第二阀部设置有多个连通孔，每个所述分配槽各自与至少一个所述连通孔的一端连通，每个所述连通孔的另一端贯通到所述第二阀部靠近所述第三阀部的一端端面上，在所述第二阀部靠近所述第三阀部的一端端面上，与不同所述分配槽连通的所述连通孔各自分布在不同角度的第一半径线上，相邻所述第一半径线之间的夹角相同；

5、在所述第三阀部靠近所述第二阀部的一端端面上，多个不同角度的第二半径线上各自分布有一个沿径向延伸的接流槽，所述第三阀部设置有多个出流孔，每个所述接流槽各自与至少一个所述出流孔的一端连通，每个所述出流孔的另一端与所述旋转分配阀外部连通；

6、所述第二阀部能够旋转到多个导通位置，当所述第二阀部位于所述导通位置时，每个所述第二半径线各自与一个所述第一半径线重合，使得每个接流槽各自与至少一个所述连通孔连通。

7、旋转分配阀的一种实施方式，所述进流孔与所述旋转分配阀外部连通的一端贯通到所述第一阀部远离所述第二阀部的一端端面上或者贯通到所述第一阀部的外侧面上。

8、旋转分配阀的一种实施方式，在所述第一阀部靠近所述第二阀部的一端端面上，所有所述进流孔均分布在同一角度的半径线上或者至少两个所述进流孔分布在不同角度的半径线上。

9、旋转分配阀的一种实施方式，所述出流孔与所述旋转分配阀外部连通的一端贯通到所述第三阀部远离所述第二阀部的一端端面上或者贯通到所述第三阀部的外侧面上。

10、旋转分配阀的一种实施方式，在所述第三阀部靠近所述第二阀部的一端端面上，所有所述出流孔分别分布在以所述中心轴线为中心的同一直径的圆周上或者至少两个所述出流孔分布在以所述中心轴线为中心的不同直径的圆周上。

11、旋转分配阀的一种实施方式，在所述第二阀部靠近所述第一阀部的一端端面上，与不同所述分配槽连通的所述连通孔各自位于以所述中心轴线为中心的不同直径的圆周上并环绕所述中心轴线呈螺旋形分布。

12、旋转分配阀的一种实施方式，所述分配槽为圆形槽或者弧度小于360°的弧形槽。

13、旋转分配阀的一种实施方式，所述旋转分配阀包括驱动装置、压紧装置和控制装置，所述控制装置能够控制所述驱动装置驱动所述第二阀部旋转，所述压紧装置能够向所述第一阀部和/或所述第三阀部施加轴向压力，以使所述第一阀部和所述第三阀部轴向压紧所述第二阀部。

14、旋转分配阀的一种实施方式，所述驱动装置包括动力部件和传动部件，所述动力部件通过所述传动部件与所述第二阀部传动连接，所述传动部件包括设置在所述第二阀部外侧的齿圈和与所述齿圈啮合的齿轮。

15、旋转分配阀的一种实施方式，所述压紧装置采用气压装置或者液压装置。

16、旋转分配阀的一种实施方式，所述旋转分配阀包括监测装置，用于监测所述第二阀部的旋转角度和旋转速度，所述监测装置与所述控制装置通信连接，以将监测信号传输给所述控制装置，使所述控制装置能够基于所述监测信号控制所述驱动装置。

17、旋转分配阀的一种实施方式，所述旋转分配阀包括密封装置，所述密封装置包括：设置在所述第二阀部和所述第一阀部之间的第一密封件、设置在所述第二阀部和所述第二阀部之间的第二密封件、设置在所述进流孔与旋转分配阀外部连通的一端的第三密封件、设置在所述出流孔与旋转分配阀外部连通的一端的第四密封件。

18、旋转分配阀的一种实施方式，所述旋转分配阀包括中心柱，所述第一阀部、第二阀部和第三阀部设置在所述中心柱外侧，所述第一阀部和所述第三阀部相对所述中心柱固定设置，所述第二阀部能够绕所述中心柱的中心轴线旋转。

19、旋转分配阀的一种实施方式，所述旋转分配阀包括底座，所述底座设置在所述中心柱底端，所述底座的横截面积大于所述中心柱的横截面积，所述底座用于与安装基础固定。

20、本申请还提供一种连续离子交换设备，所述离子交换设备包括上述旋转分配阀。

21、本申请提供的旋转分配阀，通过旋转第二阀部能够使从同一进流孔进来的流体依次从不同的出流孔流出，从而能够将同一流体通过不同的出流孔连续分配到不同的容器中，实现了流体的连续分配，而且，第二阀部上没有外接管道，从而节省了管道的体积和旋转质量，不用再设置轴承来避免大旋转质量下的磨损，因此旋转分配阀整体体积小、整体结构简单、成本低、漏点少、便于维护。

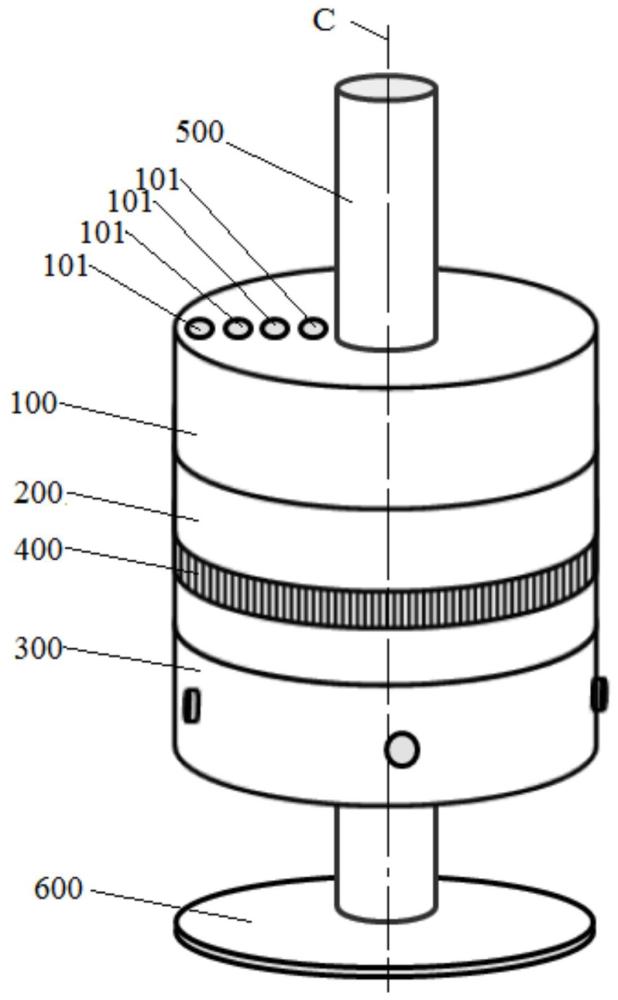

1.一种旋转分配阀，其特征在于，所述旋转分配阀包括沿轴向依次叠置的第一阀部（100）、第二阀部（200）和第三阀部（300），所述第二阀部（200）能够相对所述第一阀部（100）和所述第三阀部（300）绕中心轴线旋转；

2.根据权利要求1所述的旋转分配阀，其特征在于，所述进流孔（101）与所述旋转分配阀外部连通的一端贯通到所述第一阀部（100）远离所述第二阀部（200）的一端端面上或者贯通到所述第一阀部（100）的外侧面上。

3.根据权利要求1所述的旋转分配阀，其特征在于，在所述第一阀部（100）靠近所述第二阀部（200）的一端端面上，所有所述进流孔（101）均分布在同一角度的半径线上或者至少两个所述进流孔（101）分布在不同角度的半径线上。

4.根据权利要求1所述的旋转分配阀，其特征在于，所述出流孔（302）与所述旋转分配阀外部连通的一端贯通到所述第三阀部（300）远离所述第二阀部（200）的一端端面上或者贯通到所述第三阀部（300）的外侧面上。

5.根据权利要求1所述的旋转分配阀，其特征在于，在所述第三阀部（300）靠近所述第二阀部（200）的一端端面上，所有所述出流孔（302）分别分布在以所述中心轴线（c）为中心的同一直径的圆周上或者至少两个所述出流孔（302）分布在以所述中心轴线（c）为中心的不同直径的圆周上。

6.根据权利要求1所述的旋转分配阀，其特征在于，在所述第二阀部（200）靠近所述第一阀部（100）的一端端面上，与不同所述分配槽（201）连通的所述连通孔（202）各自位于以所述中心轴线（c）为中心的不同直径的圆周上并环绕所述中心轴线（c）呈螺旋形分布。

7.根据权利要求1所述的旋转分配阀，其特征在于，所述分配槽（201）为圆形槽或者弧度小于360°的弧形槽。

8.根据权利要求1-7任一项所述的旋转分配阀，其特征在于，所述旋转分配阀包括驱动装置、压紧装置和控制装置，所述控制装置能够控制所述驱动装置驱动所述第二阀部（200）旋转，所述压紧装置能够向所述第一阀部（100）和/或所述第三阀部（300）施加轴向压力，以使所述第一阀部（100）和所述第三阀部（300）轴向压紧所述第二阀部（200）。

9.根据权利要求8所述的旋转分配阀，其特征在于，所述驱动装置包括动力部件和传动部件，所述动力部件通过所述传动部件与所述第二阀部（200）传动连接，所述传动部件包括设置在所述第二阀部（200）外侧的齿圈（400）和与所述齿圈（400）啮合的齿轮。

10.根据权利要求8所述的旋转分配阀，其特征在于，所述压紧装置采用气压装置或者液压装置。

11.根据权利要求8所述的旋转分配阀，其特征在于，所述旋转分配阀包括监测装置，用于监测所述第二阀部（200）的旋转角度和旋转速度，所述监测装置与所述控制装置通信连接，以将监测信号传输给所述控制装置，使所述控制装置能够基于所述监测信号控制所述驱动装置。

12.根据权利要求8所述的旋转分配阀，其特征在于，所述旋转分配阀包括密封装置，所述密封装置包括：设置在所述第二阀部（200）和所述第一阀部（100）之间的第一密封件、设置在所述第二阀部（200）和所述第二阀部（200）之间的第二密封件、设置在所述进流孔（101）与旋转分配阀外部连通的一端的第三密封件、设置在所述出流孔（302）与旋转分配阀外部连通的一端的第四密封件。

13.根据权利要求8所述的旋转分配阀，其特征在于，所述旋转分配阀包括中心柱（500），所述第一阀部（100）、第二阀部（200）和第三阀部（300）设置在所述中心柱（500）外侧，所述第一阀部（100）和所述第三阀部（300）相对所述中心柱（500）固定设置，所述第二阀部（200）能够绕所述中心柱（500）的中心轴线旋转。

14.根据权利要求13所述的旋转分配阀，其特征在于，所述旋转分配阀包括底座（600），所述底座（600）设置在所述中心柱（500）底端，所述底座（600）的横截面积大于所述中心柱（500）的横截面积，所述底座（600）用于与安装基础固定。

15.一种连续离子交换设备，其特征在于：所述离子交换设备包括权利要求1-14任一项所述的旋转分配阀。
