风力发电滑动偏航润滑结构及风电机组的制作方法

本发明涉及风力发电机领域，具体涉及一种风力发电滑动偏航润滑结构及风电机组。

背景技术：

1、风电机组的偏航系统，当风速矢量的方向变化时，使机组能够快速平稳地对准风向，以便风轮获得最大的风能。

2、风电机组的滑动偏航以其成本优势已成为风电行业的发展趋势，偏航驱动固定在主机架上，偏航制动器则通过螺栓与主机架相连，偏航齿圈通过螺栓与塔顶法兰相连。偏航驱动带动主机架旋转，实现偏航功能，滑动偏航的偏航制动器配合多种衬垫与偏航齿圈形成多个摩擦面，偏航时产生摩擦力矩以稳定偏航运动过程。

3、现有的滑动衬垫位于机架与偏航齿圈之间，其上端与机架固定，下表面则是与偏航齿圈相对运动的摩擦面，由于机组的全部重量均压在滑动衬垫上，此摩擦面承受的压力大，常因润滑不良导致机组偏航时振动超限、噪音大，影响偏航驱动的整体性能。

4、因此，为解决以上问题，需要一种风力发电滑动偏航润滑结构。

技术实现思路

1、本发明的风力发电滑动偏航润滑结构，通过衬垫下端面开有润滑槽，两侧开有储脂槽且润滑槽与储脂槽相通，利用偏航动作时，润滑脂与衬垫的相对运动将润滑脂刮入润滑槽，进入摩擦面，润滑槽存储多余润滑脂进行持续润滑，同时在结构进行不同方向运动时，能实现润滑脂的润滑以及排脂效果。

2、本发明解决上述技术问题的技术方案如下：

3、一方面，一种风力发电滑动偏航润滑结构，包括主机架、偏航齿圈以及布置于主机架和偏航齿圈之间的润滑衬垫；所述润滑衬垫均匀间隔分布于主机架下端面，所述润滑衬垫具有配合偏航齿圈使用的衬垫下端面，所述衬垫下端面上开设有第一储脂槽、第二储脂槽以及第三储脂槽，所述第二储脂槽和第三储脂槽位于同侧，所述第一储脂槽与第二储脂槽位于相对侧，所述衬垫下端面上设置有连通第一储脂槽和第二储脂槽以及第一储脂槽和第三储脂槽的润滑槽。

4、进一步，所述主机架上设置有用于向润滑衬垫进行润滑脂喷射的机架注脂孔，所述机架注脂孔设置于相邻所述润滑衬垫之间。

5、进一步，所述第二储脂槽和第三储脂槽结构相同，所述第二储脂槽和第三储脂槽之间形成有隔断部，所述第二储脂槽和第三储脂槽相对于隔断部对称布置。

6、进一步，所述第一储脂槽、第二储脂槽以及第三储脂槽均设置有外开槽端和内开槽端，所述第二储脂槽的外开槽端到偏航齿圈圆心距离大于第一储脂槽的外开槽端到偏航齿圈圆心距离；所述第一储脂槽的内开槽端到偏航齿圈圆心距离大于第三储脂槽的内开槽端到偏航齿圈圆心距离。

7、进一步，相邻所述润滑衬垫之间形成有排脂区以及预排脂区，第一储脂槽的外开槽端到第二储脂槽的外开槽端形成所述预排脂区，第二储脂槽的外开槽端到润滑衬垫的外端部形成所述排脂区。

8、进一步，所述润滑槽一端延伸至隔断部，润滑槽另一端延伸至所述第三储脂槽中部。

9、进一步，所述润滑槽开槽深度小于第一储脂槽以及第二储脂槽的开槽深度。

10、进一步，所述主机架上设置有用于固定安装润滑衬垫的主机架定位槽。

11、进一步，还包括偏航驱动机构以及偏航制动器，所述偏航驱动机构配合主机架固定安装且偏航驱动机构用于驱动偏航齿圈转动，所述偏航制动器配合主机架固定连接。

12、另一方面，一种风电机组，采用上述的风力发电滑动偏航润滑结构。

13、本技术方案的有益效果：

14、本发明的风力发电滑动偏航润滑结构，

15、利用两个相邻的润滑衬垫间形成的空腔间隙作为润滑腔；润滑衬垫下端面开有润滑槽，两侧开有储脂槽，润滑槽与储脂槽相通，利用偏航动作时，润滑脂与润滑衬垫的相对运动将润滑脂刮入润滑槽，进入摩擦接触面，多余的润滑脂储存在储脂槽，润滑槽存储润滑脂进行持续润滑，润滑脂在不同润滑衬垫的储脂槽之间流转，润滑衬垫两侧储脂槽开槽位置和数量不同，顺时针和逆时针偏航时新脂可刮至不同区域，提高润滑效果；同时由于采用非对称式开槽的设置方式，也方便将旧脂和磨屑物进行排出，提高润滑效果。

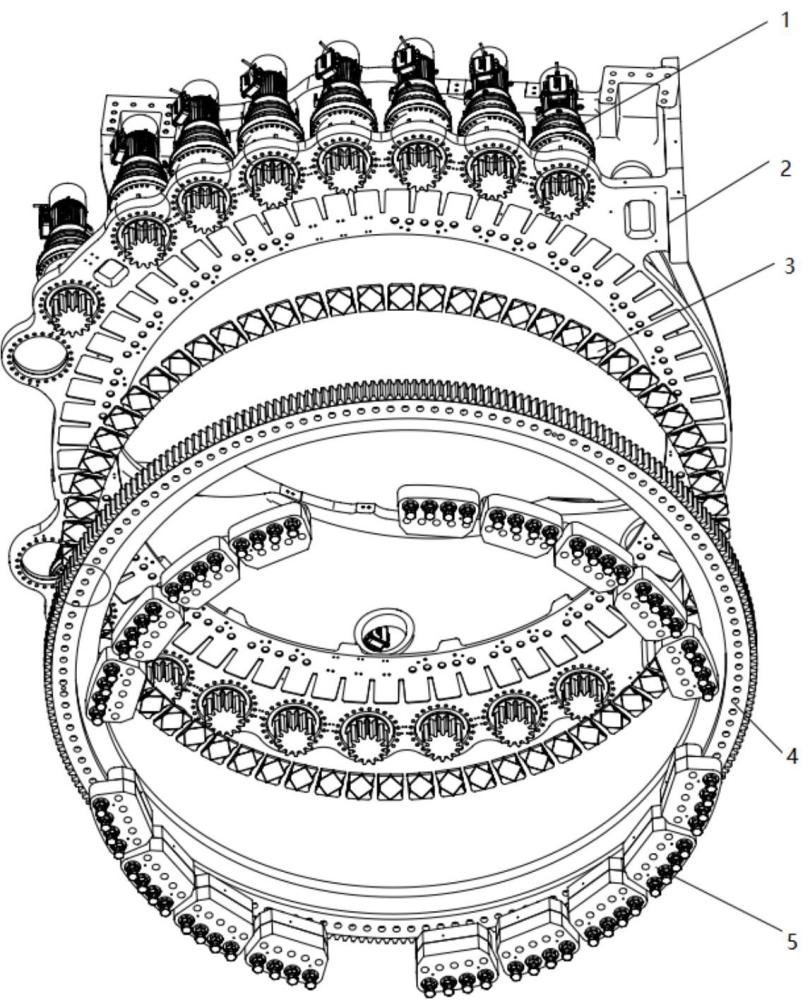

1.一种风力发电滑动偏航润滑结构，其特征在于：包括主机架（2）、偏航齿圈（4）以及布置于主机架（2）和偏航齿圈（4）之间的润滑衬垫（3）；所述润滑衬垫（3）均匀间隔分布于主机架（2）下端面，所述润滑衬垫（3）具有配合偏航齿圈（4）使用的衬垫下端面，所述衬垫下端面上开设有第一储脂槽（301）、第二储脂槽（302）以及第三储脂槽（303），所述第二储脂槽（302）和第三储脂槽（303）位于同侧，所述第一储脂槽（301）与第二储脂槽（302）位于相对侧，所述衬垫下端面上设置有连通第一储脂槽（301）和第二储脂槽（302）以及第一储脂槽（301）和第三储脂槽（303）的润滑槽（304）。

2.根据权利要求1所述的风力发电滑动偏航润滑结构，其特征在于：所述主机架（2）上设置有用于向润滑衬垫（3）进行润滑脂喷射的机架注脂孔（21），所述机架注脂孔（21）设置于相邻所述润滑衬垫（3）之间。

3.根据权利要求2所述的风力发电滑动偏航润滑结构，其特征在于：所述第二储脂槽（302）和第三储脂槽（303）结构相同，所述第二储脂槽（302）和第三储脂槽（303）之间形成有隔断部（305），所述第二储脂槽（302）和第三储脂槽（303）相对于隔断部（305）对称布置。

4.根据权利要求3所述的风力发电滑动偏航润滑结构，其特征在于：所述第一储脂槽（301）、第二储脂槽（302）以及第三储脂槽（303）均设置有外开槽端和内开槽端，所述第二储脂槽（302）的外开槽端到偏航齿圈（4）圆心距离大于第一储脂槽（301）的外开槽端到偏航齿圈（4）圆心距离；所述第一储脂槽（301）的内开槽端到偏航齿圈（4）圆心距离大于第三储脂槽（303）的内开槽端到偏航齿圈（4）圆心距离。

5.根据权利要求4所述的风力发电滑动偏航润滑结构，其特征在于：相邻所述润滑衬垫（3）之间形成有排脂区（307）以及预排脂区（306），第一储脂槽（301）的外开槽端到第二储脂槽（302）的外开槽端形成所述预排脂区（306），第二储脂槽（302）的外开槽端到润滑衬垫（3）的外端部形成所述排脂区（307）。

6.根据权利要求3所述的风力发电滑动偏航润滑结构，其特征在于：所述润滑槽（304）一端延伸至隔断部（305），润滑槽（304）另一端延伸至所述第三储脂槽（303）中部。

7.根据权利要求3所述的风力发电滑动偏航润滑结构，其特征在于：所述润滑槽（304）开槽深度小于第一储脂槽（301）以及第二储脂槽（302）的开槽深度。

8.根据权利要求1所述的风力发电滑动偏航润滑结构，其特征在于：所述主机架（2）上设置有用于固定安装润滑衬垫（3）的主机架定位槽（22）。

9.根据权利要求1所述的风力发电滑动偏航润滑结构，其特征在于：还包括偏航驱动机构（1）以及偏航制动器（5），所述偏航驱动机构（1）配合主机架（2）固定安装且偏航驱动机构（1）用于驱动偏航齿圈（4）转动，所述偏航制动器（5）配合主机架（2）固定连接。

10.一种风电机组，其特征在于：采用如权利要求1至9任一项所述的风力发电滑动偏航润滑结构。
