一种风力发电墙的制作方法

本发明涉及风力发电设备，具体为一种风力发电墙。

背景技术：

1、风力发电墙是一种利用垂直轴风力涡轮机(vertical axis wind turbine，简称vawt)技术的风能发电系统。它通常由多个垂直排列的风力涡轮机组成，这些风力涡轮机可以安装在建筑物或其他适当的结构上；风力发电墙具有以下几个优点：利用了城市建筑物等垂直结构，充分利用了现有的空间资源；提高了城市风能的利用效率，减少了对传统能源的依赖程度，对环境友好；可以为城市提供可再生的清洁能源，减少温室气体的排放。

2、因为一些风能丰富的地方天气干燥沙石地质较多，风力越大，就越容易出现扬尘扬沙，而风力发电幕墙处于建筑的外层，所以在风力发电墙使用的过程中除沙尘一方面可以防止沙尘暴，另一方面为建筑的内部人员净化空气，提高建筑内部的空气质量。

技术实现思路

1、本发明的目的在于提供一种风力发电墙，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本发明是通过以下技术方案实现的：

3、本发明为一种风力发电墙，包括外部框架，外部框架的顶部固定连接有钢化玻璃，外部框架的底部转动连接有导向轴一，导向轴一上转动连接有导向板一，外部框架的底部固定连接有设备底座，外部框架上固定连接有支撑板，支撑板顶部固定连接有发电机组，发电机组的正上方转动连接有发电转轴，发电转轴远离发电机组的一端传动连接有传动皮带，还包括：

4、发电防沙尘机构，发电防沙尘机构包括转动连接在设备底座顶部的若干个发电转子，发电转子上固定连接有若干个固定套，固定套上固定连接有若干个一级扇叶，一级扇叶远离固定套的一端滑动连接有二级扇叶，二级扇叶的侧面固定连接有若干个异形斜板。

5、进一步地，发电防沙尘机构还包括固定连接在二级扇叶远离一级扇叶一端的除尘管，设备底座的正上方固定连接有集尘盒，除尘管的底部固定连接有旋转膜，旋转膜与集尘盒转动连接。

6、进一步地，外部框架的底部设置有移动机构，移动机构包括固定连接在外部框架底部的若干个螺旋柱，螺旋柱远离外部框架的一端转动连接有转动块，转动块远离螺旋柱的一端转动连接有滑轮，螺旋柱上转动连接有螺母，螺母远离外部框架的一端固定连接有固定盘，固定盘远离螺母的一侧固定连接有若干个固定支撑杆。

7、进一步地，外部框架的侧边设置有拼装机构，拼装机构包括固定连在外部框架侧壁的若干个拼接杆，拼接杆远离外部框架的一端固定连接有若干个固定底块，固定底块上转动连接有挤压块，挤压块远离固定底块的一端固定连接有挤压弹簧，外部框架的侧壁固定连接有若干个连接块，连接块内部开设有挤压槽。

8、进一步地，外部框架的内部设置有联动机构，联动机构包括转动连接在外部框架上的导向轴二，导向轴二上转动连接有导向板二，导向板二的两端均转动连接有转动轴一，转动轴一远离导向板二的一端转动连接有联动杆一，联动杆一远离转动轴一的一端转动连接有转动轴二。

9、进一步地，联动机构还包括开设在拼接杆内部的有联动滑槽，联动滑槽延伸至外部框架内部，联动滑槽内部滑动连接有滑动杆，滑动杆靠近联动杆一一端与转动轴二转动连接，滑动杆开机转动轴二的一端固定连接有复位弹簧，滑动杆远离转动轴二的一端转动连接有联动杆二，联动杆二远离滑动杆的一端与挤压块转动连接。

10、进一步地，固定套上设置有离心机构，离心机构包括固定连接在固定套上的若干个伸缩杆，伸缩杆远离固定套的一端与二级扇叶固定连接，伸缩杆上套设有伸缩弹簧。

11、进一步地，钢化玻璃的正下方设置有清洁机构，清洁机构包括固定连接在发电转子远离集尘盒一端的半齿轮，外部框架的内部侧壁固定连接有若干个滑槽条，滑槽条内部滑动连接有齿条，齿条与半齿轮啮合，齿条的顶部固定连接有若干个清洁杆。

12、本发明具有以下有益效果：

13、(1)、本发明，通过设置发电防沙尘机构，刮风时，外部框架上的导向板一将风导向发电防沙尘机构中，风力吹动一级扇叶绕固定套上的发电转子旋转，通过设置滑动连接在一级扇叶上的二级扇叶可以使得该发电防沙尘机构受风力面积更大，同时风吹向二级扇叶正面的异形斜板上，在异形斜板的导向作用下，风中的沙尘会进入二级扇叶内部，因为二级扇叶受风力高速旋转，所以处在二级扇叶内部的沙尘受离心力的作用下，会沿着二级扇叶正面向二级扇叶边缘移动，这样做可以使空气中的沙尘沿着二级扇叶边缘的除尘管滑落至集尘盒内部，一方面有利于防治沙尘暴，另一方面有利于收集沙尘，避免扬沙污染环境，同时通过设置离心机构，当风力过大时，一级扇叶和二级扇叶受风力增大，此时一级扇叶和二级扇叶旋转速度增大，此时二级扇叶在一级扇叶内的离心力也增大，由于离心力大于伸缩弹簧的拉力，导致二级扇叶在一级扇叶内向外滑动，并拉伸伸缩杆，这样设置可以增大发电防沙尘机构与风的接触面积，一方面有利于充分利用风能，另一方面使得通过异形斜板进入除尘管内部的沙尘更多，有利于提高除沙尘的效率。

14、(2)、本发明，当使用该风力发电墙时，工作人员首先通过移动机构中的滑轮将该装置转运到安装位置，然后将该装置中拼装机构中的拼接杆对准上一装置中连接块上的挤压槽，当将该装置与上一个相同装置拼接时，向上一个相同装置推动该装置，此时拼接杆撞动连接的挤压块与连接块上的挤压槽发生挤压，当该装置运动到一定位置时，在挤压弹簧的作用下，挤压块回弹并与连接块内的挤压槽卡死，这样设置可以实现方便拼装的有益效果，当拼装所有的装置都拼装完成后，工作人员依次转动每个装置中的螺母，螺母旋转向下移动，带动固定盘上的固定支撑杆向下移动，当移动到一定位置时，滑轮离开地面，固定支撑杆接触地面，这样设置提高了该装置的稳定性，避免吹风的过程中产生滑动。

15、(3)、本发明，通过设置联动机构，当外部风力增大时，导向轴二受到的风力也增大，此时导向轴二绕导向板二旋转一定角度，导向板二带动转动连接在联动杆上的转动轴二移动，转动轴二带动滑动杆沿着联动滑槽向外产生向外运动的趋势，滑动杆带动联动杆二移动，联动杆二靠近滑动杆的一端向外移动，此时联动杆二靠近挤压块的一端向外挤压块，使得挤压块在连接块内的挤压槽上连接更加牢固，这样设置有利于增强该装置的稳定性，避免在刮大风的情况下该风力发电墙产生晃动，发生倒塌，同时提高该装置的安全性。

16、(4)、本发明，通过设置清洁机构，风力吹动一级扇叶绕固定套上的发电转子旋转，发电转子旋转带动传动皮带上的发电转轴旋转，发电转轴旋转带动发电机组发电，同时发电转子旋转带动半齿轮旋转，半齿轮旋转带动齿条沿着滑槽条做往复运动，齿条带动清洁杆往复运动，此时清洁杆与钢化玻璃底部相接触，在相互摩擦的过程中达到对钢化玻璃底部清洁的有益效果。

17、当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

1.一种风力发电墙，包括外部框架(1)，所述外部框架(1)的顶部固定连接有钢化玻璃(11)，所述外部框架(1)的底部转动连接有导向轴一(13)，所述导向轴一(13)上转动连接有导向板一(14)，所述外部框架(1)的底部固定连接有设备底座(15)，所述外部框架(1)上固定连接有支撑板(16)，所述支撑板(16)顶部固定连接有发电机组(17)，所述发电机组(17)的正上方转动连接有发电转轴(18)，所述发电转轴(18)远离发电机组(17)的一端传动连接有传动皮带(19)，其特征在于，还包括：

2.根据权利要求1所述的一种风力发电墙，其特征在于：所述发电防沙尘机构(2)还包括固定连接在二级扇叶(204)远离一级扇叶(203)一端的除尘管(206)，所述设备底座(15)的正上方固定连接有集尘盒(207)，所述除尘管(206)的底部固定连接有旋转膜(208)，所述旋转膜(208)与集尘盒(207)转动连接。

3.根据权利要求2所述的一种风力发电墙，其特征在于：所述外部框架(1)的底部设置有移动机构(3)，所述移动机构(3)包括固定连接在外部框架(1)底部的若干个螺旋柱(301)，所述螺旋柱(301)远离外部框架(1)的一端转动连接有转动块(302)，所述转动块(302)远离螺旋柱(301)的一端转动连接有滑轮(303)，所述螺旋柱(301)上转动连接有螺母(304)，所述螺母(304)远离外部框架(1)的一端固定连接有固定盘(305)，所述固定盘(305)远离螺母(304)的一侧固定连接有若干个固定支撑杆(306)。

4.根据权利要求3所述的一种风力发电墙，其特征在于：所述外部框架(1)的侧边设置有拼装机构(4)，所述拼装机构(4)包括固定连在外部框架(1)侧壁的若干个拼接杆(401)，所述拼接杆(401)远离外部框架(1)的一端固定连接有若干个固定底块(402)，所述固定底块(402)上转动连接有挤压块(403)，所述挤压块(403)远离固定底块(402)的一端固定连接有挤压弹簧(404)，所述外部框架(1)的侧壁固定连接有若干个连接块(405)，所述连接块(405)内部开设有挤压槽(406)。

5.根据权利要求4所述的一种风力发电墙，其特征在于：所述外部框架(1)的内部设置有联动机构(5)，所述联动机构(5)包括转动连接在外部框架(1)上的导向轴二(501)，所述导向轴二(501)上转动连接有导向板二(502)，所述导向板二(502)的两端均转动连接有转动轴一(503)，所述转动轴一(503)远离导向板二(502)的一端转动连接有联动杆一(504)，所述联动杆一(504)远离转动轴一(503)的一端转动连接有转动轴二(505)。

6.根据权利要求5所述的一种风力发电墙，其特征在于：所述联动机构(5)还包括开设在拼接杆(401)内部的有联动滑槽(506)，所述联动滑槽(506)延伸至外部框架(1)内部，所述联动滑槽(506)内部滑动连接有滑动杆(507)，所述滑动杆(507)靠近联动杆一(504)一端与转动轴二(505)转动连接，所述滑动杆(507)靠近转动轴二(505)的一端固定连接有复位弹簧(508)，所述滑动杆(507)远离转动轴二(505)的一端转动连接有联动杆二(509)，所述联动杆二(509)远离滑动杆(507)的一端与挤压块(403)转动连接。

7.根据权利要求6所述的一种风力发电墙，其特征在于：所述固定套(202)上设置有离心机构(6)，所述离心机构(6)包括固定连接在固定套(202)上的若干个伸缩杆(601)，所述伸缩杆(601)远离固定套(202)的一端与二级扇叶(204)固定连接，所述伸缩杆(601)上套设有伸缩弹簧(602)。

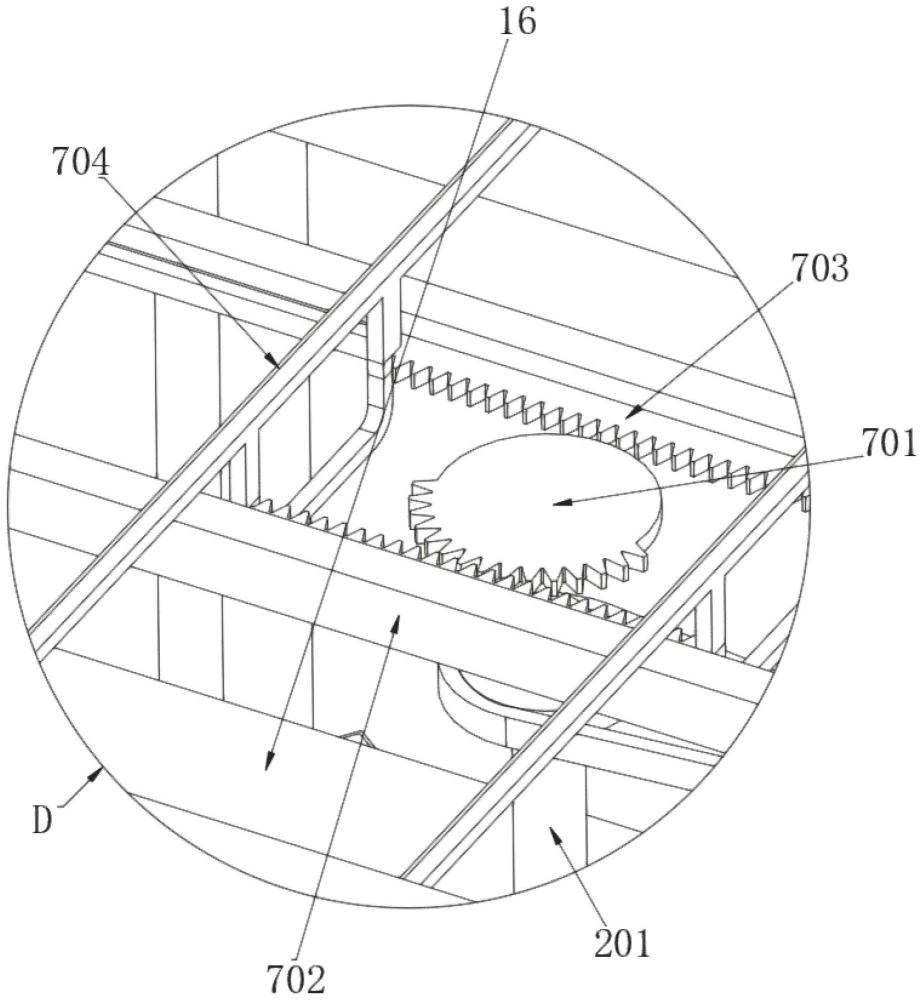

8.根据权利要求7所述的一种风力发电墙，其特征在于：所述钢化玻璃(11)的正下方设置有清洁机构(7)，所述清洁机构(7)包括固定连接在发电转子(201)远离集尘盒(207)一端的半齿轮(701)，所述外部框架(1)的内部侧壁固定连接有若干个滑槽条(702)，所述滑槽条(702)内部滑动连接有齿条(703)，所述齿条(703)与半齿轮(701)啮合，所述齿条(703)的顶部固定连接有若干个清洁杆(704)。
