风道散热装置的制作方法

本发明属于风力发电，具体涉及一种风道散热装置。

背景技术：

1、风电机舱的散热风道主要用于排出机舱内部热量，风道壁面通常为金属板或复合材料板。散热风道在承担排热和导流功能的同时，也是机舱内部噪声向外传播的主要路径。发电机、冷却风机等设备运行时产生的噪声可沿散热风道传播，并通过排风口向外辐射。

2、相关技术中，部分降噪方案在机舱内部铺设吸声材料，或在排风口处外接消声器。然而，在机舱内部铺设吸声材料，吸声材料与风道结构未形成一体化设计，容易受到气流冲刷而脱落，且难以精准控制沿风道传播的噪声；外接消声器会增加额外体积和安装空间，对于内部空间有限的机舱，存在装配难度大、改造适配性差的问题。若为提升降噪效果而增加吸声材料厚度或设置复杂消声构件，又容易压缩风道有效流通截面，增大通风阻力，影响散热效率。

技术实现思路

1、本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本发明的实施例提出一种风道散热装置，该风道散热装置能够将散热风道与消声结构集成为一体，在保证散热通风能力的基础上，实现对沿风道传播的噪声的吸收和衰减。

2、本发明实施例的风道散热装置，包括:

3、风道本体，所述风道本体具有气流通道；

4、吸声件，所述吸声件设于所述气流通道的内壁面；

5、防护层，所述防护层设于所述吸声件的靠近所述气流通道的一侧，所述防护层为透声结构；

6、导流吸声组件，所述导流吸声组件设于所述气流通道内，所述导流吸声组件包括多个导流板，多个所述导流板沿第一方向间隔布置，相邻两个所述导流板之间形成气流子通道，所述导流板沿气流流动方向延伸，且所述导流板与所述气流流动方向呈夹角设置，所述导流板的表面设有吸声材料层，所述导流板在气流流动方向上的两端设有倒圆角。

7、本公开实施例的风道散热装置，通过风道本体、吸声件、防护层和导流吸声组件的设置，将散热风道与消声结构集成为一体。吸声件和防护层设于气流通道的内壁面，形成夹层式吸声结构，能够吸收沿风道传播的噪声；导流吸声组件设于气流通道内部，对气流进行平顺引导的同时增加吸声表面积，实现导流与吸声的协同。气流在通过导流板时产生平缓偏转，导流板两端的倒圆角能够减小气流进出导流板时的阻力，降低气流分离和再生噪声。

8、在一些实施例中，所述风道本体的竖直截面为矩形，所述吸声件在所述气流通道的内壁面上形成筒状，所述防护层在所述吸声件的内壁面上形成筒状，多个所述导流板沿竖直方向间隔布置，所述导流板沿左右方向延伸，所述第一方向为竖直方向。

9、本公开实施例的风道散热装置，通过矩形截面的设置，便于与机舱内部设备布置、排风口结构和模块化板件连接相适应。筒状的吸声件和防护层能够覆盖气流通道的周向内壁面，增大吸声面积，提高降噪效果。

10、在一些实施例中，所述防护层为穿孔金属板、穿孔复合板、金属网板或格栅板，所述防护层与所述风道本体之间可拆卸连接，所述吸声件被夹持在所述风道本体的内壁面与所述防护层之间。

11、本公开实施例的风道散热装置，通过防护层的设置，允许声波通过孔隙进入吸声件内部耗散，同时将吸声件压紧、限位，防止吸声件受到气流冲刷后脱落或进入气流通道，形成稳定的夹层式吸声结构。

12、在一些实施例中，所述导流板与所述气流流动方向之间的夹角为锐角，以使气流在通过时产生平缓偏转。

13、本公开实施例的风道散热装置，通过导流板与气流流动方向呈锐角设置，使导流板以小角度布置在气流通道内，在不明显阻塞主流通道的情况下对气流进行平顺引导，避免因风道转弯或局部阻挡产生的二次气流噪声。

14、在一些实施例中，所述导流吸声组件还包括透声防护面板，所述透声防护面板设于所述吸声材料层的背离所述导流板的一侧。

15、本公开实施例的风道散热装置，通过透声防护面板的设置，对吸声材料层进行保护，防止吸声材料层受到气流冲刷，同时允许声波透过透声防护面板进入吸声材料层内部耗散。

16、在一些实施例中，所述风道散热装置还包括变截面导流段，所述变截面导流段设于所述风道本体的端部，所述变截面导流段的截面沿气流方向逐渐变化以形成平滑过渡。

17、本公开实施例的风道散热装置，通过变截面导流段的设置，使气流在进出风道本体时，其截面和速度逐渐变化，减少因截面突变引起的涡流、回流和压力脉动，降低局部再生噪声，同时减小风道阻力。

18、在一些实施例中，所述变截面导流段包括第一段和第二段，所述第一段远离所述风道本体，所述第二段连接在所述第一段与所述风道本体之间，所述第一段为锥形，所述第一段的截面向远离所述风道本体的方向逐渐减小。

19、本公开实施例的风道散热装置，通过第一段的锥形设置，使气流在进入或离开风道散热装置时能够逐渐收缩或扩张，减小气流分离和涡流的产生。

20、在一些实施例中，所述第二段与所述第一段连接的部分为圆形，所述第二段与所述风道本体连接的部分为矩形，所述第二段由圆形向矩形平滑过渡。

21、本公开实施例的风道散热装置，通过第二段的圆形向矩形平滑过渡的设置，使气流从圆形接口向矩形风道本体的截面转换更加平滑，避免截面突变引起的气流紊乱和再生噪声。

1.一种风道散热装置，其特征在于，包括：

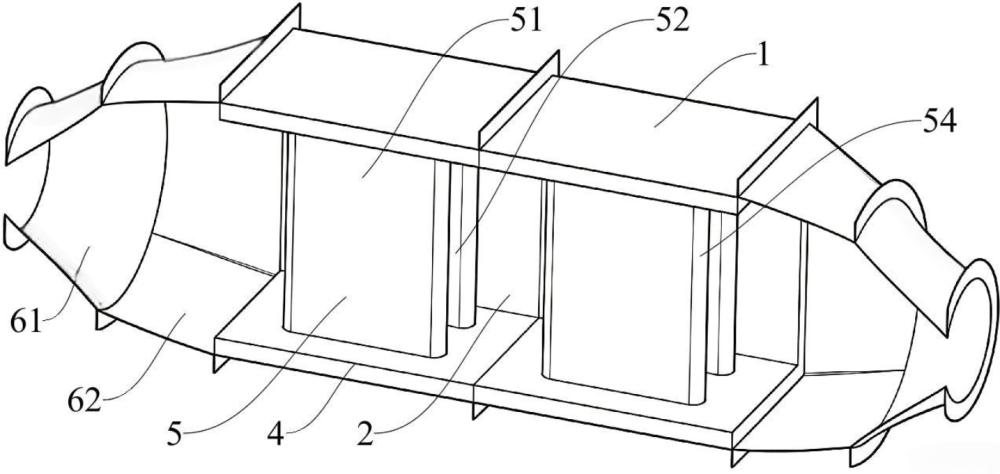

2.根据权利要求1所述的风道散热装置，其特征在于，所述风道本体（1）的竖直截面为矩形，所述吸声件（3）在所述气流通道（2）的内壁面上形成筒状，所述防护层（4）在所述吸声件（3）的内壁面上形成筒状，多个所述导流板（51）沿竖直方向间隔布置，所述导流板（51）沿左右方向延伸，所述第一方向为竖直方向。

3.根据权利要求1所述的风道散热装置，其特征在于，所述防护层（4）为穿孔金属板、穿孔复合板、金属网板或格栅板，所述防护层（4）与所述风道本体（1）之间可拆卸连接，所述吸声件（3）被夹持在所述风道本体（1）的内壁面与所述防护层（4）之间。

4.根据权利要求1所述的风道散热装置，其特征在于，所述导流板（51）与所述气流流动方向之间的夹角为锐角，以使气流在通过时产生平缓偏转。

5.根据权利要求1所述的风道散热装置，其特征在于，所述导流吸声组件（5）还包括透声防护面板（55），所述透声防护面板（55）设于所述吸声材料层（53）的背离所述导流板（51）的一侧。

6.根据权利要求1所述的风道散热装置，其特征在于，还包括变截面导流段（6），所述变截面导流段（6）设于所述风道本体（1）的端部，所述变截面导流段（6）的截面沿气流方向逐渐变化以形成平滑过渡。

7.根据权利要求6所述的风道散热装置，其特征在于，所述变截面导流段（6）包括第一段（61）和第二段（62），所述第一段（61）远离所述风道本体（1），所述第二段（62）连接在所述第一段（61）与所述风道本体（1）之间，所述第一段（61）为锥形，所述第一段（61）的截面向远离所述风道本体（1）的方向逐渐减小。

8.根据权利要求7所述的风道散热装置，其特征在于，所述第二段（62）与所述第一段（61）连接的部分为圆形，所述第二段（62）与所述风道本体（1）连接的部分为矩形，所述第二段（62）由圆形向矩形平滑过渡。
