发动机及采用该发动机的全地形车的制作方法

本申请涉及车辆工程领域，尤其是指一种发动机及采用该发动机的全地形车。

背景技术：

1、动力总成是为车辆行进提供并传递动力的一系列部件的集合，动力总成包括发动机，发动机包括磁电机，发动机的曲轴上同轴设置有用于连接发动机的平衡轴的齿轮、用于驱动水泵的齿轮或链轮和用于驱动机油泵的齿轮或链轮，且上述部件均设置于发动机远离变速装置的一侧。

2、在相关技术中，发动机的水泵和机油泵集成于发动机的曲轴的一侧，发动机的机油滤清器靠近水泵和机油泵设置。

3、若发动机以上述方式布置，水泵和机油泵集成于曲轴的同一侧，沿上下方向观察，水泵的至少部分和机油泵的至少部分在上下方向重叠，导致发动机在上下方向占用的空间较大。且机油滤清器与水泵和机油泵设置于曲轴的同一侧，进一步增加发动机在上下方向占用的空间。

技术实现思路

1、本申请的目的在于提供一种发动机及采用该发动机的全地形车，其内零部件布置位置更紧凑，使发动机在上下方向的尺寸更小。

2、为实现上述目的，本申请采用如下的技术方案：

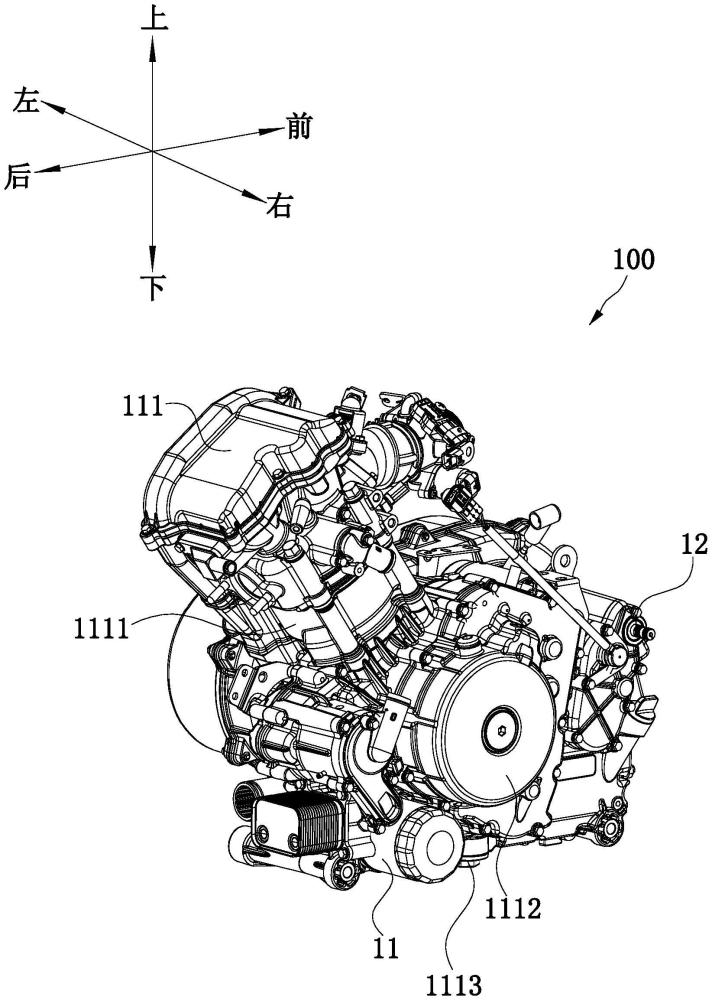

3、第一方面，本申请提供了一种发动机，其包括曲轴箱、曲轴连杆机构、润滑系统、水泵和平衡机构，曲轴连杆机构安装于曲轴内，曲轴连杆机构包括曲轴，曲轴能够相对所曲轴箱转动，润滑系统括机油泵和机油滤清器，机油泵能够将发动机中的润滑油输送至相应的润滑区域，机油滤清器能够过滤润滑油中的杂质，水泵能够驱动发动机内的冷却液流动，平衡机构包括平衡轴，平衡轴与曲轴传动连接，平衡轴通过链条与机油泵传动连接，机油泵位于曲轴的前下方，平衡轴还与水泵传动连接，水泵位于曲轴的后方，机油滤清器连接于曲轴箱，沿发动机的上下方向观察，机油滤清器位于水泵和机油泵之间。

4、进一步地，机油滤清器位于水泵的下方，沿发动机的上下方向观察，机油滤清器设置在曲轴与水泵之间，且机油滤清器与水泵至少部分重叠。

5、进一步地，发动机还包括与曲轴箱连接的油底壳，机油滤清器的至少部分位于油底壳的上方；油底壳的底部开设有过滤通道，机油泵能够通过过滤通道吸收存储在油底壳中的润滑油，且油底壳的底面与水平面基本平行。

6、进一步地，机油泵具有与链条连接的油泵链轮，沿曲轴的旋转中心线的延伸方向观察，机油滤清器的安装中心低于油泵链轮的转动中心，且机油滤清器的安装中心与油泵链轮的转动中心的高度差范围为5.1至7.8。

7、进一步地，平衡轴的数量为两个，将两个平衡轴分别定义为第一平衡轴和第二平衡轴，第一平衡轴和第二平衡轴均与曲轴传动连接，第一平衡轴和第二平衡轴分别设置在曲轴的前后两侧，第一平衡轴通过链条与机油泵传动连接，第二平衡轴与水泵传动连接。

8、进一步地，机油滤清器位于水泵的前方，沿曲轴的旋转中心线的延伸方向观察，第二平衡轴的转动中心和机油滤清器的安装中心的连线与水平面形成范围为75°至85°的夹角。

9、进一步地，发动机还包括磁电机和侧盖，磁电机与曲轴连接，并能够与曲轴同步转动，侧盖连接于曲轴箱，并收纳磁电机，水泵和至少部分的机油滤清器均位于侧盖的后方。

10、进一步地，发动机还包括机油冷却器，机油冷却器通过开设于曲轴箱内的油路与机油泵连通，机油冷却器位于水泵和机油滤清器之间，与水泵连接的冷却管路向下延伸并穿过机油冷却器。

11、进一步地，发动机还包括与曲轴箱连接的气缸体，沿曲轴的旋转中心线的延伸方向观察，将第一平衡轴的转动中心与曲轴的转动中心的连线定义第一直线，将第二平衡轴的转动中心与曲轴的转动中心的连线定义第二直线，第一直线与气缸体的气缸轴线形成第一夹角，第一夹角的范围为65°至90°；第二直线与气缸体的气缸轴线形成第二夹角，第二夹角与第一夹角的大小相同,机油泵具有与链条连接的油泵链轮，将油泵链轮的转动中心与第一平衡轴的转动中心的连线定义参考直线，参考直线向发动机的后上方延伸，且参考直线与水平面的夹角范围为75°至85°。

12、第二方面，本申请还提供了一种全地形车，其包括车架，悬架系统，行走系统，动力总成和转向系统，悬架系统包括与车架连接的前悬架，行走系统包括连接于前悬架的前轮和后轮，动力总成由车架支撑，并驱动前轮和/或后轮，转向系统包括转向把手、转向驱动机构和转向拉杆，转向把手通过转向驱动机构牵引转向拉杆横移，使转向拉杆带动前轮偏转，动力总成包括上述任一种发动机。上述发动机通过将机油泵设置于曲轴的前下方，将水泵设置于曲轴的后方，并将机油滤清器设置于机油泵和水泵之间，使机油滤清器、水泵以及机油泵不完全沿上下方向排布，减少机油滤清器、水泵以及机油泵在发动机的上下方向占用的空间，进而减少发动机在自身的上下方向占用的空间。

1.一种发动机，包括：

2.根据权利要求1所述的发动机，其特征在于，

3.根据权利要求1所述的发动机，其特征在于，

4.根据权利要求1所述的发动机，其特征在于，

5.根据权利要求1所述的发动机，其特征在于，

6.根据权利要求5所述的发动机，其特征在于，

7.根据权利要求1所述的发动机，其特征在于，

8.根据权利要求1所述的发动机，其特征在于，

9.根据权利要求5所述的发动机，其特征在于，

10.一种全地形车，包括：
