风电塔架及风力发电装置的制作方法

本申请涉及风力发电，特别涉及一种风电塔架及风力发电装置。

背景技术：

1、随着风力发电技术的不断发展，风力发电装置的装机发电量也在不断提升。风力发电装置通过叶片将大自然中蕴含的风能转换为机械能，最终通过带动转子转动将机械能转换为电能，叶片通常会安装在一定高度的位置处，使得风力发电装置能够在最佳状态下进行发电。

2、塔架是风力发电装置的安装基础，塔架能够使叶片处于合适的高度位置处。塔架的构件较多，安装繁琐，甚至会出现安装困难的情况。因此，如何简化塔架的结构，以使安装变得简易，是一个重要的问题。

技术实现思路

1、本申请实施方式的目的在于提供一种风电塔架及风力发电装置，能够有利于简化塔架的结构，以使塔架的安装变得简易。

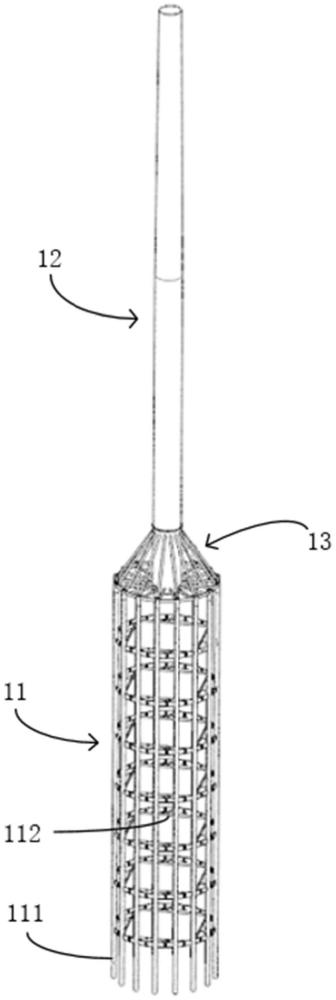

2、为解决上述技术问题，本申请的实施方式提供了一种风电塔架。风电塔架包括格构段与塔筒段。格构段包括环绕预设方向设置的多根主杆，以及在预设方向上分层设置的多个连杆结构，连杆结构将多根主杆连接在一起，主杆沿预设方向延伸。塔筒段沿预设方向延伸，塔筒段的一端与格构段连接，塔筒段的另一端用于安装风力发电机。

3、本申请的实施方式还提供了一种风力发电装置，风力发电装置包括上述的风电塔架及风力发电机。风力发电机安装在风电塔架的塔筒段远离格构段的一端。

4、本申请的实施方式提供的风电塔架及风力发电装置，格构段的主杆沿着竖直方向进行设置，多根主杆围成一圈，并通过竖直方向上分层设置的连杆结构连接形成一个整体。用于安装风力发电机的塔筒段则布置在格构段顶端，利用格构段起到承载作用。通过使格构段的多根主杆沿着竖直方向延伸，可以形成上下一致的规则柱状结构，并通过采用在竖直方向上分层设置的连杆结构连接多根主杆，从而简化塔架的结构，以使塔架的安装过程变得简易。

5、在一些实施方式中，连杆结构包括环绕预设方向设置的多个第一连杆，以及设置在每个第一连杆上的多个第二连杆，第一连杆的两端与不同的主杆连接，第二连杆远离第一连杆的一端与主杆连接。

6、在一些实施方式中，位于同一第一连杆上的至少部分第二连杆连接至相同的主杆。

7、在一些实施方式中，至少部分第二连杆的一端连接在对应的第一连杆上的相同位置。

8、在一些实施方式中，主杆包括依次连接的多个支杆，每个支杆包括沿预设方向延伸的筒状件，以及依附在筒状件的内壁上的混凝土结构。

9、在一些实施方式中，支杆设置有多个连接件，任意相邻的两个主杆位于同一高度的两个支杆之间的连接件连接在一起。

10、在一些实施方式中，两个连接件的连接处分别设置有第一盖板与第二盖板，第一盖板和第二盖板相对设置在两个连接件的两侧，且第一盖板与第二盖板连接在一起。

11、在一些实施方式中，连接件位于支杆与连杆结构的连接位置。

12、在一些实施方式中，风电塔架还包括预应力结构，预应力结构与主杆对应设置，预应力结构穿过主杆。

1.一种风电塔架，其特征在于，包括：

2.根据权利要求1所述的风电塔架，其特征在于，位于同一所述第一连杆上的至少部分所述第二连杆连接至相同的所述主杆。

3.根据权利要求1所述的风电塔架，其特征在于，至少部分所述第二连杆的一端连接在对应的所述第一连杆上的相同位置。

4.根据权利要求1所述的风电塔架，其特征在于，所述主杆包括依次连接的多个支杆，每个所述支杆包括沿所述预设方向延伸的筒状件，以及依附在所述筒状件的内壁上的混凝土结构。

5.根据权利要求4所述的风电塔架，其特征在于，所述支杆设置有多个连接件，任意相邻的两个所述主杆位于同一高度的两个所述支杆之间的所述连接件连接在一起。

6.根据权利要求5所述的风电塔架，其特征在于，两个所述连接件的连接处分别设置有第一盖板与第二盖板，所述第一盖板和所述第二盖板相对设置在两个所述连接件的两侧，且所述第一盖板与所述第二盖板连接在一起。

7.根据权利要求5所述的风电塔架，其特征在于，所述连接件位于所述支杆与所述连杆结构的连接位置。

8.根据权利要求4所述的风电塔架，其特征在于，还包括预应力结构，所述预应力结构与所述主杆对应设置，所述预应力结构穿过所述主杆。

9.一种风力发电装置，其特征在于，包括：
