进气换向件、动力装置和车辆的制作方法

本公开涉及进气换向件，具体地，涉及一种进气换向件、动力装置和车辆。

背景技术：

1、汽车进气系统需要为发动机提供清洁、足量空气，来维持发动机的正常运转。在发动机的进气部分，一般采用平缓转弯结构对进气进行换向，平缓转弯结构进口和出口都为圆形，转弯部分为倒圆角相切关系，而倒圆角需要至少1倍半径的长度，因此平缓转弯结构整体上对高度上的空间要求较高，需要整车剧本较大的管路布置空间。随着汽车产品的复杂度的提高，管路布置的空间越发狭小，使管路的转弯半径只能减小，但转弯半径的减小直接导致进气管道内进气阻力的增大，使进气系统阻力超标，从而导致发动机增压器工作负荷提高、发动机油耗的增加，甚至导致增压器压气机与涡轮之间的轴承损坏。

技术实现思路

1、本公开的目的是提供一种进气换向件、动力装置和车辆，以能够安装在狭小的布置空间的同时，确保进气阻力不超设定值。

2、为了实现上述目的，本公开提供一种进气换向件，包括进气段、出气段和换向腔，

3、所述进气段连接在所述换向腔的侧部，且沿第一方向延伸，

4、所述出气段连接在所述换向腔的底部，且沿第二方向延伸，

5、所述换向腔的顶部至少部分地形成有向所述换向腔的内部凹陷的导流壁，所述导流壁偏置于所述换向腔中，且所述导流壁的一侧与所述换向腔的侧壁相连接，所述导流壁的另一侧与所述换向腔的侧壁间隔形成有能够供气流通过的导流口，在所述第一方向上，所述导流壁和所述导流口均与所述进气段相对设置。

6、可选地，所述导流壁包括导流侧壁和底壁，所述导流侧壁连接在所述换向腔的外壁与所述底壁之间，所述底壁为平面结构。

7、可选地，在所述第一方向上，所述导流侧壁的靠近所述进气段的一侧向所述进气段凸起。

8、可选地，所述导流侧壁的顶部与所述换向腔的侧壁的距离，小于所述底壁与所述换向腔的侧壁的距离。

9、可选地，在所述第二方向上，所述底壁与所述进气段的顶部的距离，不小于所述底壁与所述进气段的底部的距离。

10、可选地，所述底壁与所述换向腔的部分侧壁相连接。

11、可选地，所述导流壁与所述换向腔的外壁弧形连接。

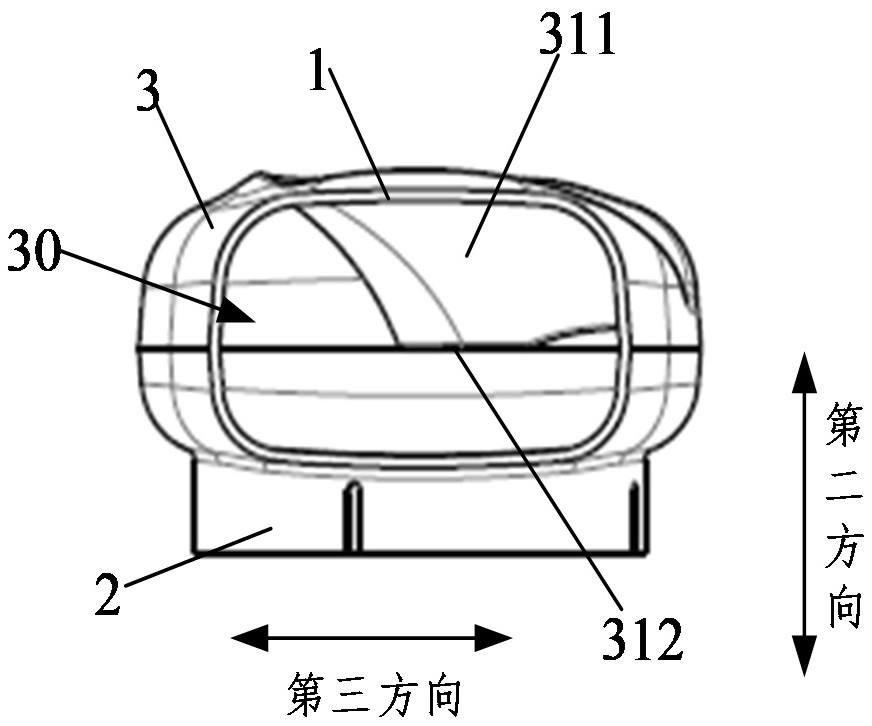

12、可选地，所述进气段在第三方向上的尺寸大于所述第二方向上的尺寸，其中，所述第一方向、所述第二方向和所述第三方向两两相交。

13、根据本公开的第二个方面，提供一种动力装置，包括上述的进气换向件。

14、根据本公开的第三个方面，提供一种车辆，包括上述的动力装置。

15、通过上述技术方案，将换向腔的顶部部分设置为向内凹陷的导流壁，导流壁偏心设置，使导流壁可以对进气段靠近第一边缘一侧的进气进行阻挡，并引导被阻挡的该部分气流沿第二边缘与导流壁之间的空隙旋转至导流壁的远离进气段的一侧，气流在此处被导流壁阻挡，这样，导流壁即可截断气流在换向腔内的多圈循环路径。在气流被导流壁的远离进气段的一侧阻挡后，导流壁即可引导该部分气流向下移动至出气段，从而完成换向腔的换向功能。导流壁的设置可以对进气段的进气进行引导，并阻断气流在换向腔内的多圈循环路径，从而防止已经进入换向腔内的气流在换向腔内多圈循环与进气段新进入的气流造成干扰。这样可以在管道布置空间不足导致进气段管道半径减小的情况下，有效降低进气阻力，并提升进气效果，确保增压器的负荷和发动机的油耗不会增加，并提升整车空间利用率。

16、本公开的其他特征和优点将在随后的具体实施方式部分予以详细说明。

1.一种进气换向件，其特征在于，包括进气段、出气段和换向腔，

2.根据权利要求1所述的进气换向件，其特征在于，所述导流壁包括导流侧壁和底壁，所述导流侧壁连接在所述换向腔的外壁与所述底壁之间。

3.根据权利要求2所述的进气换向件，其特征在于，在所述第一方向上，所述导流侧壁的靠近所述进气段的一侧向所述进气段凸起。

4.根据权利要求2所述的进气换向件，其特征在于，所述导流侧壁的顶部与所述换向腔的侧壁的距离，小于所述底壁与所述换向腔的侧壁的距离。

5.根据权利要求2所述的进气换向件，其特征在于，在所述第二方向上，所述底壁与所述进气段的顶部的距离，不小于所述底壁与所述进气段的底部的距离。

6.根据权利要求2所述的进气换向件，其特征在于，所述底壁与所述换向腔的部分侧壁相连接。

7.根据权利要求1所述的进气换向件，其特征在于，所述导流壁与所述换向腔的外壁弧形连接。

8.根据权利要求1所述的进气换向件，其特征在于，所述进气段在第三方向上的尺寸大于所述第二方向上的尺寸，其中，所述第一方向、所述第二方向和所述第三方向两两相交。

9.一种动力装置，其特征在于，包括权利要求1-8中任一项所述的进气换向件。

10.一种车辆，其特征在于，包括权利要求9所述的动力装置。
