一种风电专用去冰维护设备的制作方法
本发明涉及风力发电机,具体为一种风电专用去冰维护设备。
背景技术:
1、小型风力发电机常部署于山区、庭院、野外基站、偏远村落等场景,多用于分布式供电、通信基站补能、家用发电等用途,且设备多处于露天环境,冬季低温、霜雾、雨雪天气下,其中,风机叶片与机舱相衔接的环形间隙,是整机最易发生冻堵、结冰卡滞的关键位置,在自然环境作用下,空气中的水汽、雨雪、霜雾会持续渗入叶片与机舱之间的配合间隙内。
2、目前的风电专用去冰维护设备,当环境温度降至冰点以下时,叶片与机舱间隙内部的积水和凝露会逐步冻结,不断堆积形成连片冰层,冰层会在叶片与机舱的接触面之间形成刚性物理阻碍,冰层大幅增大叶片转动阻力,叶片运转负荷急剧上升,不仅造成风机发电效率明显下降,还会导致机组出力不稳定,影响电网供电质量,若冰层持续增厚、冻结面积不断扩大,会直接造成叶片与机舱抱死卡滞,导致叶片无法正常旋转、变桨机构失去调节余量,风机被迫停机停运。
3、针对以上问题,提出了一种风电专用去冰维护设备。
技术实现思路
1、本发明的目的在于提供一种风电专用去冰维护设备,采用本装置进行工作,从而解决了上述背景中当环境温度降至冰点以下时,叶片与机舱间隙内部的积水和凝露会逐步冻结,冰层大幅增大叶片转动阻力,造成风机发电效率明显下降,影响电网供电质量的问题。
2、为实现上述目的,本发明提供如下技术方案:
3、一种风电专用去冰维护设备,包括塔架和固定在塔架一端的风力发电机舱,所述风力发电机舱内部设置有转轴,转轴一端滑动连接有叶片,叶片一侧固定安装有转速传感器,风力发电机舱内部设置有导向座,导向座表面固定安装有轴承,轴承表面固定安装有固定套,固定套与叶片固定连接,固定套表面固定安装有若干个用于抑制叶片和风力发电机舱间隙连片冰层形成的除冰板,固定套和除冰板内部安装有导热件,导热件与风力发电机舱内部滑动连接,风力发电机舱内部固定安装有加热板,导热件与加热板滑动连接,加热板一侧安装有若干个记忆合金,导热件用于将加热板产生的热量传递至除冰板和记忆合金实现融冰与机械扩隙形成除冰作业,风力发电机舱内部设置有若干个卡接座,且卡接座与导向座卡接,记忆合金一端固定安装有推动件,且推动件均与导向座、风力发电机舱和卡接座滑动连接,风力发电机舱一端固定安装有温度传感器。
4、进一步地,所述转轴两侧固定安装有限位板,叶片与两个限位板滑动连接。
5、进一步地,所述叶片内部相对应开设有限位槽,且限位槽与限位板滑动连接。
6、进一步地,所述导向座包括导向环板和若干个固定在导向环板表面的导向块,导向环板与风力发电机舱内部滑动连接,轴承与导向环板表面固定连接,导向块一侧开设有卡槽,且卡接座与卡槽卡接。
7、进一步地,所述导热件包括l型导热板和固定在l型导热板一端的导热滑板,l型导热板与固定套固定连接,且l型导热板一端延伸至除冰板内部,导热滑板均与风力发电机舱和加热板滑动连接。
8、进一步地,所述加热板一侧固定安装有限位柱,推动件与限位柱滑动连接。
9、进一步地,所述卡接座包括壳体和滑动连接在壳体内部的插杆,壳体与风力发电机舱固定连接,插杆与卡槽滑动连接,推动件分别与壳体和插杆滑动连接,插杆一端固定安装有弹簧,且弹簧与壳体固定连接。
10、进一步地,所述壳体两侧贯穿开设有移动槽,且推动件与移动槽滑动连接。
11、进一步地,所述插杆内部开设有倾斜槽,且推动件与倾斜槽滑动连接。
12、进一步地,所述推动件包括圆盘和两个固定在圆盘一侧的导向柱,圆盘分别与限位柱和风力发电机舱滑动连接,两个导向柱分别与导向环板和导向块滑动连接,圆盘一侧固定安装有凹型板,且凹型板分别与风力发电机舱和移动槽滑动连接,且凹型板一端与倾斜槽相接触,导向柱一端固定安装有挡板,且挡板与导向环板和导向块相接触。
13、与现有技术相比,本发明的有益效果如下:
14、1.机组正常运转时借助旋转的除冰板实现动态抑冰,设备停机结冰后自动启动电热融冰配合机械扩隙机构完成除冰作业,全天候不间断防护,摒弃传统人工除冰方式,有效弥补传统设备功能单一的缺陷。
15、2.叶片运转过程中带动除冰板在环形间隙内持续转动,不断搅动内部水汽、霜雾与积水,打破冰层凝结所需的静态环境,既能阻止连片冰层形成,也可及时清理少量薄冰,显著减少低温环境下风机冻堵和卡滞等故障,保障机组连续运转。
16、3.通过转速传感器和温度传感器搭配控制器构成智能检测控制系统,可识别低温、停机和结冰卡滞等工况,自动启停除冰流程,全程无需运维人员登高作业,消除高空作业安全隐患,同时大幅削减人工巡检。
17、4.当间隙冻结时,整套联动机构可驱动叶片轴向移动,主动扩大叶片与风力发电机舱之间的配合间隙,将完整冰层撕裂分离,让冰层无法紧密贴合两侧构件,从结构上避免冻粘抱死问题,充分保障叶片旋转、变桨机构的活动余量与正常工作能力。
18、5.消除冰层带来的额外转动阻力,降低传动、发电部件长期超负荷运转与冲击损坏,降低维修频次与成本。

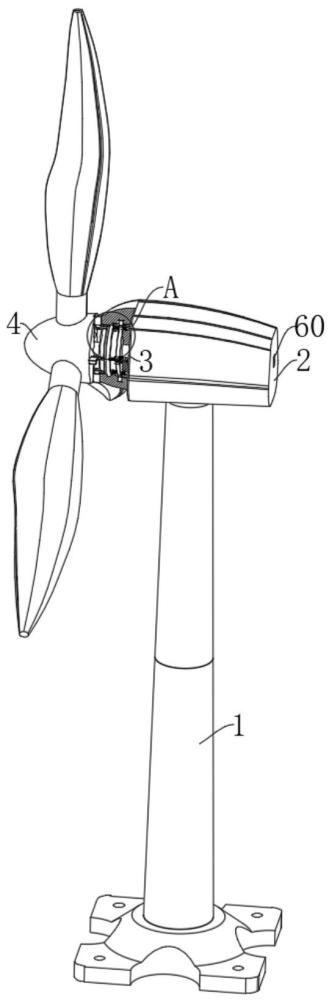

1.一种风电专用去冰维护设备,包括塔架(1)和固定在塔架(1)一端的风力发电机舱(2),其特征在于:所述风力发电机舱(2)内部设置有转轴(3),转轴(3)一端滑动连接有叶片(4),叶片(4)一侧固定安装有转速传感器(5),风力发电机舱(2)内部设置有导向座(6),导向座(6)表面固定安装有轴承(7),轴承(7)表面固定安装有固定套(8),固定套(8)与叶片(4)固定连接,固定套(8)表面固定安装有若干个用于抑制叶片(4)和风力发电机舱(2)间隙连片冰层形成的除冰板(9),固定套(8)和除冰板(9)内部安装有导热件(10),导热件(10)与风力发电机舱(2)内部滑动连接,风力发电机舱(2)内部固定安装有加热板(20),导热件(10)与加热板(20)滑动连接,加热板(20)一侧安装有若干个记忆合金(30),导热件(10)用于将加热板(20)产生的热量传递至除冰板(9)和记忆合金(30)实现融冰与机械扩隙形成除冰作业,风力发电机舱(2)内部设置有若干个卡接座(40),且卡接座(40)与导向座(6)卡接,记忆合金(30)一端固定安装有推动件(50),且推动件(50)均与导向座(6)、风力发电机舱(2)和卡接座(40)滑动连接,风力发电机舱(2)一端固定安装有温度传感器(60)。
2.根据权利要求1所述的一种风电专用去冰维护设备,其特征在于:所述转轴(3)两侧固定安装有限位板(31),叶片(4)与两个限位板(31)滑动连接。
3.根据权利要求2所述的一种风电专用去冰维护设备,其特征在于:所述叶片(4)内部相对应开设有限位槽(41),且限位槽(41)与限位板(31)滑动连接。
4.根据权利要求1所述的一种风电专用去冰维护设备,其特征在于:所述导向座(6)包括导向环板(61)和若干个固定在导向环板(61)表面的导向块(62),导向环板(61)与风力发电机舱(2)内部滑动连接,轴承(7)与导向环板(61)表面固定连接,导向块(62)一侧开设有卡槽(63),且卡接座(40)与卡槽(63)卡接。
5.根据权利要求1所述的一种风电专用去冰维护设备,其特征在于:所述导热件(10)包括l型导热板(101)和固定在l型导热板(101)一端的导热滑板(102),l型导热板(101)与固定套(8)固定连接,且l型导热板(101)一端延伸至除冰板(9)内部,导热滑板(102)均与风力发电机舱(2)和加热板(20)滑动连接。
6.根据权利要求4所述的一种风电专用去冰维护设备,其特征在于:所述加热板(20)一侧固定安装有限位柱(201),推动件(50)与限位柱(201)滑动连接。
7.根据权利要求6所述的一种风电专用去冰维护设备,其特征在于:所述卡接座(40)包括壳体(401)和滑动连接在壳体(401)内部的插杆(402),壳体(401)与风力发电机舱(2)固定连接,插杆(402)与卡槽(63)滑动连接,推动件(50)分别与壳体(401)和插杆(402)滑动连接,插杆(402)一端固定安装有弹簧(403),且弹簧(403)与壳体(401)固定连接。
8.根据权利要求7所述的一种风电专用去冰维护设备,其特征在于:所述壳体(401)两侧贯穿开设有移动槽(405),且推动件(50)与移动槽(405)滑动连接。
9.根据权利要求8所述的一种风电专用去冰维护设备,其特征在于:所述插杆(402)内部开设有倾斜槽(404),且推动件(50)与倾斜槽(404)滑动连接。
10.根据权利要求9所述的一种风电专用去冰维护设备,其特征在于:所述推动件(50)包括圆盘(501)和两个固定在圆盘(501)一侧的导向柱(502),圆盘(501)分别与限位柱(201)和风力发电机舱(2)滑动连接,两个导向柱(502)分别与导向环板(61)和导向块(62)滑动连接,圆盘(501)一侧固定安装有凹型板(503),且凹型板(503)分别与风力发电机舱(2)和移动槽(405)滑动连接,且凹型板(503)一端与倾斜槽(404)相接触,导向柱(502)一端固定安装有挡板(504),且挡板(504)与导向环板(61)和导向块(62)相接触。
