一种树脂工艺品用纹路切削设备的制作方法

本技术涉及树脂工艺品加工，尤其涉及一种树脂工艺品用纹路切削设备。

背景技术：

1、树脂工艺品用纹路切削设备是专门用于在树脂材料表面加工出特定纹理或图案的数控机床或自动化设备，它通过精密刀具的运动轨迹控制，实现对树脂工件表面的切削、雕刻或铣削，从而形成装饰性纹路、几何图形或仿自然肌理。

2、树脂工艺品表面纹路的精细化加工长期依赖手工雕刻或通用数控设备，存在以下问题：1）、定位精度不足：传统夹具难以适配异形工艺品曲面，切削时易发生位移偏差，导致纹路断裂或深浅不均；2）、动态调节局限：现有设备多采用固定式刀具路径，无法实时调整工件与刀具的相对空间位置，复杂螺旋纹路需多次装夹，效率低下且累积误差显著，因此，我们提出了一种树脂工艺品用纹路切削设备。

技术实现思路

1、为鉴于上述现有树脂工艺品用纹路切削设备存在定位精度不足和动态调节局限的问题，提出了本实用新型。

2、为解决上述技术问题，本实用新型提供如下技术方案：

3、一种树脂工艺品用纹路切削设备，包括基框、控制系统，所述基框具有作业区和待装区；

4、还包括：调节夹持机构，所述调节夹持机构包括安装于所述基框底部且对称设置的导向滑轨，所述导向滑轨的顶部可滑动安装有移动板，所述移动板由第一驱动件驱动，所述移动板的顶部安装有升降液压缸，所述升降液压缸的活塞端安装有工件夹具；

5、切削机构，所述切削机构包括可滑动移动的移动块，所述移动块有第二驱动件驱动，所述移动块通过固定箍安装有驱动电机，所述驱动电机的输出轴上安装有切削刀具。

6、作为本实用新型所述一种树脂工艺品用纹路切削设备的技术方案，其中：所述导向滑轨具有t形滑槽，所述移动板的两端底部安装有与所述t形滑槽均相适配的t形滑块，所述移动板通过所述t形滑块和所述t形滑槽滑动安装与所述导向滑轨上。

7、作为本实用新型所述一种树脂工艺品用纹路切削设备的技术方案，其中：所述第一驱动件为多级液压缸，所述多级液压缸的一端安装于所述基框上，所述多级液压缸的活塞端安装于所述移动板的一侧上。

8、作为本实用新型所述一种树脂工艺品用纹路切削设备的技术方案，其中：所述工件夹具为三爪卡盘。

9、作为本实用新型所述一种树脂工艺品用纹路切削设备的技术方案，其中：所述第二驱动件包括安装于所述基框顶部的横板，所述移动块可滑动安装于所述横板的内部，所述横板的内部垂直设置且转动安装有丝杆，所述丝杆贯穿所述移动块内部，并螺纹配合连接，所述横板的一端安装有伺服电机，所述伺服电机的输出轴与所述丝杆的一端传动连接。

10、作为本实用新型所述一种树脂工艺品用纹路切削设备的技术方案，其中：所述移动块的底部具有与所述横板滑动连接且用于限位的限位凸柱，所述固定箍的顶部安装于所述限位凸柱远离所述移动块的一端上。

11、作为本实用新型所述一种树脂工艺品用纹路切削设备的技术方案，其中：所述控制系统与所有电机和液压缸通过电缆电性连接。

12、与现有技术相比，本实用新型至少具有如下有益效果：

13、1、本实用新型，通过导向滑轨、多级液压缸以及三爪卡盘的协同，实现了工件的稳定夹持和精确调节，同时能够有效解决传统夹具难以适配异形曲面的问题，且能减少纹路断裂或深浅不均的风险。

14、本实用新型，通过切削机构和控制系统的协同作用，支持切削刀具路径的实时调整和自动化控制，克服了固定式路径的局限，提高了复杂纹路加工的效率并降低了累积误差。

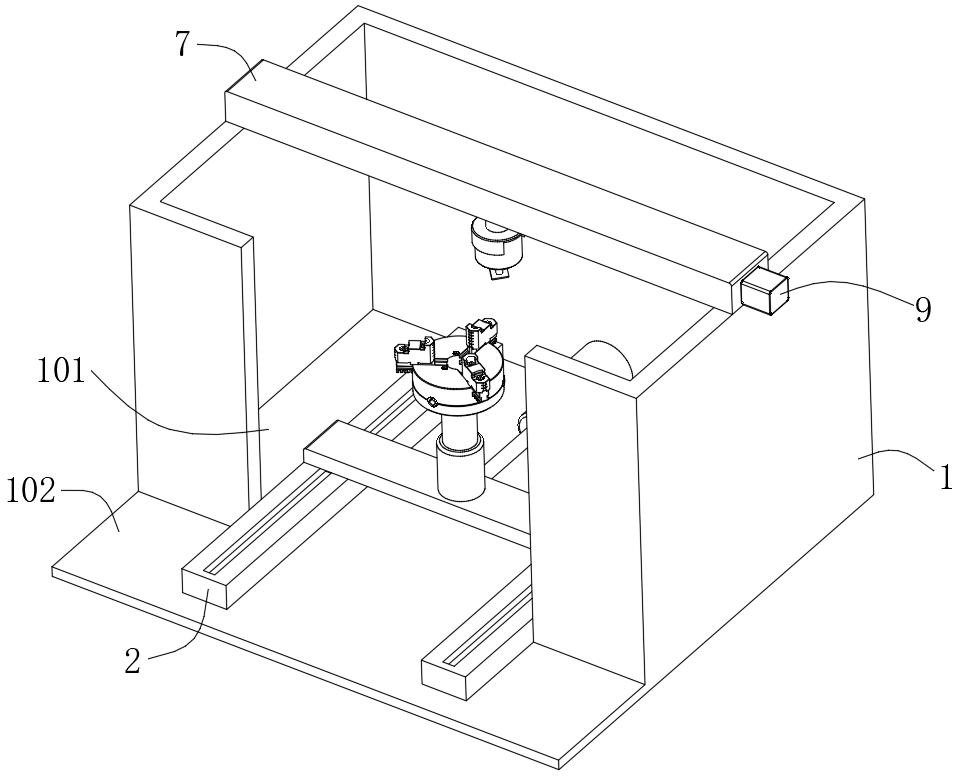

1.一种树脂工艺品用纹路切削设备，包括基框（1）、控制系统，其特征在于：所述基框（1）具有作业区（101）和待装区（102）；

2.根据权利要求1所述的树脂工艺品用纹路切削设备，其特征在于：所述导向滑轨（2）具有t形滑槽（201），所述移动板（3）的两端底部安装有与所述t形滑槽（201）均相适配的t形滑块（301），所述移动板（3）通过所述t形滑块（301）和所述t形滑槽（201）滑动安装与所述导向滑轨（2）上。

3.根据权利要求1所述的树脂工艺品用纹路切削设备，其特征在于：所述第一驱动件为多级液压缸（4），所述多级液压缸（4）的一端安装于所述基框（1）上，所述多级液压缸（4）的活塞端安装于所述移动板（3）的一侧上。

4.根据权利要求1所述的树脂工艺品用纹路切削设备，其特征在于：所述工件夹具（6）为三爪卡盘。

5.根据权利要求1所述的树脂工艺品用纹路切削设备，其特征在于：所述第二驱动件包括安装于所述基框（1）顶部的横板（7），所述移动块（10）可滑动安装于所述横板（7）的内部，所述横板（7）的内部垂直设置且转动安装有丝杆（8），所述丝杆（8）贯穿所述移动块（10）内部，并螺纹配合连接，所述横板（7）的一端安装有伺服电机（9），所述伺服电机（9）的输出轴与所述丝杆（8）的一端传动连接。

6.根据权利要求5所述的树脂工艺品用纹路切削设备，其特征在于：所述移动块（10）的底部具有与所述横板（7）滑动连接且用于限位的限位凸柱（1001），所述固定箍（1002）的顶部安装于所述限位凸柱（1001）远离所述移动块（10）的一端上。

7.根据权利要求1-6中任一项所述的树脂工艺品用纹路切削设备，其特征在于：所述控制系统与所有电机和液压缸通过电缆电性连接。
