一种电厂锅炉烟气余热储存及利用系统的制作方法

本技术涉及锅炉烟气余热回收领域，具体的说，涉及了一种电厂锅炉烟气余热储存及利用系统。

背景技术：

1、在现役燃煤电厂中，锅炉排烟热损耗约占锅炉总热损的80%以上，作为一项品质高、体量大的资源直接排放到大气中会造成能源的浪费和环境污染，为了减少排烟损失、降低排烟温度、节约能源、提高电厂的经济性，现役电站锅炉采取了多种烟气余热回收利用手段。

2、锅炉烟道中设置的烟气-水换热器作为一种常用的余热回收利用装置，在高流速烟尘不断的冲蚀下，换热管束普遍存在磨损泄露的现象，在磨损泄露处，不仅浪费大量除盐水，同时由于除盐水的大量渗漏导致附近烟道出现严重的堵塞情况，严重时直接出现非计划性停机停炉情况，这也使得系统节能减排效果不能得到保证；而且热除盐水的能量形式单一，难以进行深度利用，其使用场景有限。

3、因此，亟需一种锅炉烟气余热储存及深度利用系统，解决由于常规烟气-水换热器除盐水泄露所产生的一系列问题，使烟气余热得到深度回收利用的同时也不影响烟道烟气的流动阻力，对锅炉烟气余热的储存及深度利用可减少煤炭、水资源的消耗，同时具有显著的温室气体、污染物协同减排效果。

4、为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。

技术实现思路

1、本实用新型的目的是针对现有技术的不足，从而提供一种电厂锅炉烟气余热储存及利用系统，使用烟气-压缩空气的方案对烟气进行换热，能避免除盐水介质腐蚀泄漏而带来的一些列问题，形成的储能气也有利于对烟气余热的能量进行深度利用。

2、为了实现上述目的，本实用新型所采用的技术方案是：包括换热器和储能模块，所述换热器连接于锅炉排烟道，所述换热器用于将锅炉的烟气与压缩空气进行换热，从而使所述压缩空气形成储能气，以实现所述烟气的余热回收，所述换热器与所述储能模块相连，所述储能模块用于存储所述储能气。

3、如此，使用烟气-压缩空气换热的方案代替常用的烟气-水的方案，能避免除盐水介质腐蚀泄漏而带来的一些列问题，而且相较于热除盐水，储能气作为一种高温高压空气，兼具压力势能和热能，能量形式转换灵活，能够被用于多种用途，再辅以储能模块的存储功能，储存时兼具压力势能和热能，有利于对烟气余热的能量进行深度利用。

4、基于上述，所述换热器与送风混合器相连，所述送风混合器用于将所述储能气与锅炉进气冷风混合从而提升冷风温度。

5、作为储能气的一项应用，储能气作为一种洁净空气，能够直接混入冷风中，能够提升锅炉进风冷风的温度并因此提升空预器冷端综合温度，高效且节能。

6、基于上述，所述储能模块与所述送风混合器相连，以向所述送风混合器提供所述储能气。

7、作为储能气及储能模块的一项应用，可利用储能模块内的储能气预热空预器的冷风温度，以应对锅炉启动阶段时烟气余热不足的情况。

8、基于上述，所述锅炉排烟道的烟气经过空预器换热后再经过所述换热器换热。

9、如此，换热器采用经过空预器后的烟气的余热，因此不会对空预器的预热空气的功能产生干扰。

10、基于上述，所述锅炉排烟道还包括烟气处理机构，所述换热器还与所述烟气处理机构中的烟气再热器相连，所述烟气再热器使用所述储能气将脱硫后的所述烟气再加热。

11、作为储能气的一项应用，储能气能够在烟气处理机构中的“消白”工艺中，在空气能的烟气再热器中对“消白”工艺中的烟气进行再加热，起到辅助处理烟气的作用。

12、基于上述，所述储能模块向所述空预器提供所述储能气作为空气能吹灰的高压介质。

13、作为储能气及储能模块的一项应用，储能气作为一种洁净空气，能够利用其高温高压的特性直接对空预器进行空气能吹灰。

14、基于上述，所述储能模块向所述换热器提供所述储能气作为空气能吹灰的高压介质。

15、作为储能气及储能模块的一项应用，储能气作为一种洁净空气，能够利用其高温高压的特性直接对换热器进行空气能吹灰。

16、基于上述，所述储能模块连接有辅助热源，以用于增加储能模块内的储能气的温度。

17、如此，当储能模块内的温度降低而无法正常使用储能气时，可通过辅助热源补充热量。

18、基于上述，所述储能模块连接有尿素热解装置，以将所述储能气用于尿素热解。

19、作为储能气及储能模块的一项应用，储能气能够用于尿素热解。

20、基于上述，所述储能气的输送管路上设有控制阀，以控制所述储能气的通断和流量。

21、如此，通过各个控制阀可调节高温高压空气的流向，可灵活适配多种应用场景。

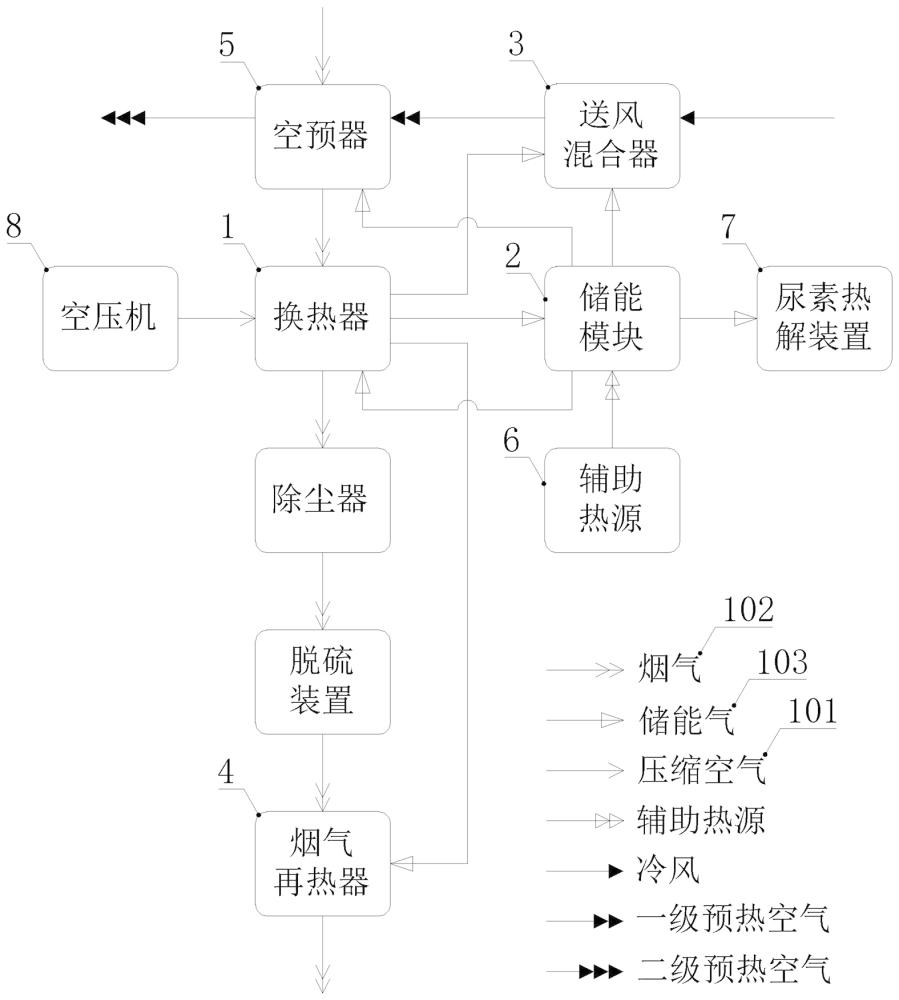

1.一种电厂锅炉烟气余热储存及利用系统，其特征在于，包括换热器（1）和储能模块（2），所述换热器（1）连接于锅炉排烟道，所述换热器（1）用于将锅炉的烟气（102）与压缩空气（101）进行换热，从而使所述压缩空气（101）形成储能气（103），以实现所述烟气（102）的余热回收，所述换热器（1）与所述储能模块（2）相连，所述储能模块（2）用于存储所述储能气（103）。

2.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述换热器（1）与送风混合器（3）相连，所述送风混合器（3）用于将所述储能气（103）与锅炉进气冷风混合从而提升冷风温度。

3.根据权利要求2所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述储能模块（2）与所述送风混合器（3）相连，以向所述送风混合器（3）提供所述储能气（103）。

4.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述锅炉排烟道的烟气经过空预器（5）换热后再经过所述换热器（1）换热。

5.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述锅炉排烟道还包括烟气处理机构，所述换热器（1）还与所述烟气处理机构中的烟气再热器（4）相连，所述烟气再热器（4）使用所述储能气（103）将脱硫后的所述烟气（102）再加热。

6.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述储能模块（2）向空预器（5）提供所述储能气（103）作为空气能吹灰的高压介质。

7.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述储能模块（2）向所述换热器（1）提供所述储能气（103）作为空气能吹灰的高压介质。

8.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述储能模块（2）连接有辅助热源（6），以用于增加储能模块（2）内的储能气（103）的温度。

9.根据权利要求1所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述储能模块（2）连接有尿素热解装置（7），以将所述储能气（103）用于尿素热解。

10.根据权利要求1-9任一项所述的电厂锅炉烟气余热储存及利用系统，其特征在于，所述储能气（103）的输送管路上设有控制阀，以控制所述储能气（103）的通断和流量。
