一种防止摄像孔进灰尘的复合PET保护膜结构的制作方法

本技术涉及全贴合，尤其涉及一种防止摄像孔进灰尘的复合pet保护膜结构。

背景技术：

1、在电子设备生产与使用过程中，显示屏及摄像孔、ir孔的保护至关重要。目前，用于电子设备显示屏保护的pet保护膜多为常规结构设计，在针对摄像孔、ir孔保护时存在诸多不足。现有cg摄像头孔膜若采用方形设计且边缘无胶，易出现边缘进灰尘、溢胶、中间产生气泡等问题；部分保护膜在装配或使用过程中，因结构设计不合理，易发生碰撞后膜顶起掉落的情况，影响保护效果；同时，部分保护膜撕手设计位置不当，导致客端装整机时易漏撕，进而影响设备正常功能；此外，常规保护膜在裁切性能上难以适应不同规格的规模化生产，易增加制备与装配过程中的失误率，降低良品率，提高生产成本。

2、现有技术中，虽有在1000级净化环境下生产、以pet为基材的pu胶系保护膜，具有无残胶、低撕膜静电、自动消气泡等优点，但针对摄像孔防灰尘及结构稳定性方面的设计仍存在欠缺，无法有效解决上述摄像孔保护过程中的系列问题，难以满足电子设备高精度保护及规模化生产的需求，为此，本方案提出了一种防止摄像孔进灰尘的复合pet保护膜结构。

技术实现思路

1、本实用新型提出的一种防止摄像孔进灰尘的复合pet保护膜结构，解决了现有技术中的摄像孔保护膜易进灰尘和溢胶的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种防止摄像孔进灰尘的复合pet保护膜结构，包括：

4、孔保护膜本体与所述孔保护膜本体连接的孔保护膜撕手；

5、cg孔的位置处设置为无胶区且做垫片结构，所述孔保护膜本体为有胶区；

6、所述孔保护膜撕手附近裁切形成半断线连接结构。

7、通过上述技术方案，不仅有效解决了摄像孔易进灰尘的问题，还减少了溢胶、中间产生气泡的现象，提升了保护效果与产品外观质量，同时在孔保护膜撕手附近设计半断线连接结构，不仅方便贴膜作业，还能软化撕手 “脖子” 部位的硬度，避免碰撞导致膜顶起掉落，增强了保护膜结构的稳定性。

8、作为上述方案的进一步改进，所述孔保护膜本体的长宽尺寸以cg孔的位置为基准，且孔保护膜本体的宽度不超过cg孔的外形边缘，且相对于cg孔外形内缩0.3mm以上，所述孔保护膜本体上对应摄像头孔或ir孔的位置处设有避空区，且避空区孔径尺寸单边大于孔边0.6mm。

9、作为上述方案的进一步改进，所述孔保护膜本体背面对应cg孔的区域设有两条白色的贴膜对位线。

10、作为上述方案的进一步改进，所述垫片结构的尺寸比印刷孔的直径单边外扩0.6mm。

11、作为上述方案的进一步改进，所述孔保护膜本体的材质为pet与pu系防静电胶黏剂的复合结构，所述孔保护膜本体的厚度t=0.06mm，且其粘着力为10-25g。

12、作为上述方案的进一步改进，所述孔保护膜胶面的阻抗值为109至1011欧姆，所述孔保护膜的撕膜电压＜300v；所述孔保护膜的透光率＞88%。

13、作为上述方案的进一步改进，所述孔保护膜撕手设置在孔保护膜本体的外侧，且孔保护膜撕手方向朝向孔保护膜本体外侧设置。

14、通过上述技术方案，孔保护膜撕手方向朝外设计，防止了客端装整机时漏撕的情况，保障了设备后续装配与使用的正常进行。

15、相比现有技术，本实用新型的有益效果在于：

16、1.通过在 cg 孔位置设置无胶区垫片结构，且无胶区垫片尺寸比印刷孔直径单边外扩 0.6mm，同时对摄像头孔或ir 孔位置的保护膜设计避空，有效解决了摄像孔易进灰尘的问题；此外，孔保护膜本体为有胶区设计，结合避空结构，避免了保护膜与摄像孔或ir 孔直接接触，减少了溢胶、中间产生气泡的现象，提升了保护效果与产品外观质量。

17、2.在孔保护膜撕手附近设计半断线连接结构，不仅方便贴膜作业，还能软化撕手“脖子” 部位的硬度，避免碰撞导致膜顶起掉落，增强了保护膜结构的稳定性；同时，撕手方向朝外设计，防止了客端装整机时漏撕的情况，保障了设备后续装配与使用的正常进行。

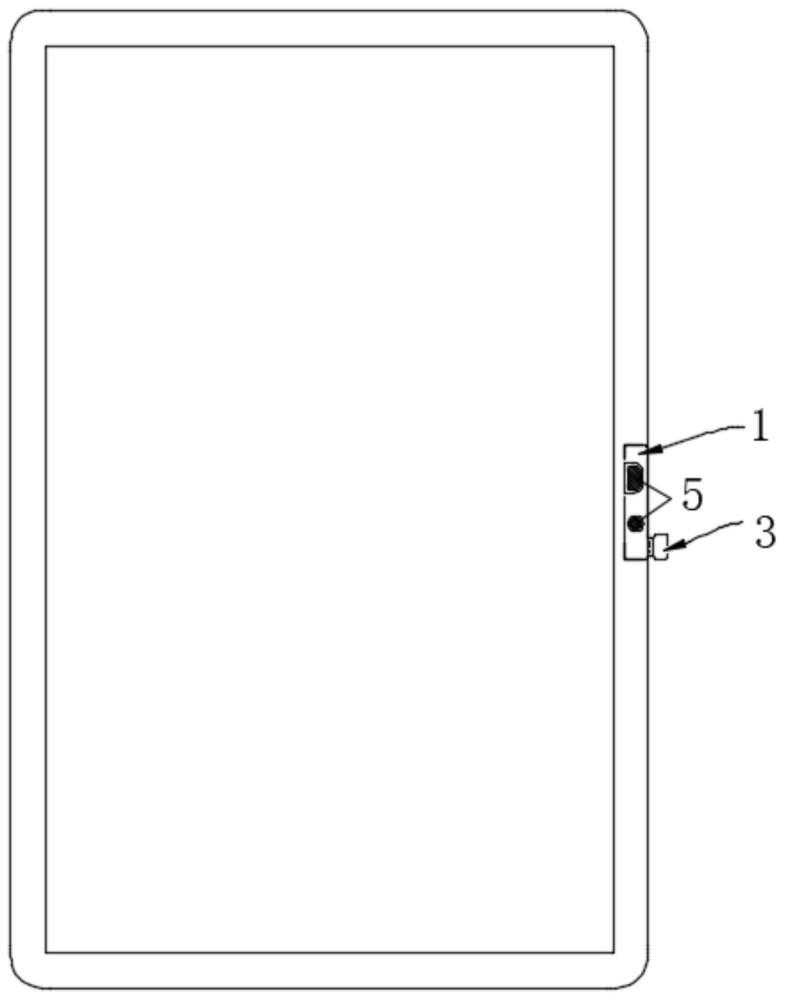

1.一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，包括：

2.根据权利要求1所述的一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，所述孔保护膜本体（1）的长宽尺寸以cg孔的位置为基准，且孔保护膜本体（1）的宽度不超过cg孔的外形边缘，且相对于cg孔外形内缩0.3mm以上，所述孔保护膜本体（1）上对应摄像头孔或ir孔的位置处设有避空区，且避空区孔径尺寸单边大于孔边0.6mm。

3.根据权利要求1所述的一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，所述孔保护膜本体（1）背面对应cg孔的区域设有两条白色的贴膜对位线（4）。

4.根据权利要求1所述的一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，所述垫片结构（5）的尺寸比印刷孔的直径单边外扩0.6mm。

5.根据权利要求1所述的一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，所述孔保护膜本体（1）的材质为pet与pu系防静电胶黏剂的复合结构，所述孔保护膜本体（1）的厚度t=0.06mm，且其粘着力为10-25g。

6.根据权利要求1所述的一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，所述孔保护膜胶面的阻抗值为109至1011欧姆，所述孔保护膜的撕膜电压＜300v；所述孔保护膜的透光率＞88%。

7.根据权利要求1所述的一种防止摄像孔进灰尘的复合pet保护膜结构，其特征在于，所述孔保护膜撕手（3）设置在孔保护膜本体（1）的外侧，且孔保护膜撕手（3）的方向朝向孔保护膜本体（1）外侧。
