用于钟表机芯的可调式侧向限位装置的制作方法
本发明涉及一种用于钟表机芯的可调式侧向限位装置，该装置尤其适用于具有旋转柔性导向件的谐振器机构。
背景技术：
1、对于绝大多数包含至少一个游丝、或构成柔性导向件的弹性条带的钟表振荡器而言，尤其是对于交叉条带谐振器而言，悬架的扭转刚度是一项核心指标。抗冲击性能也取决于该扭转刚度；事实上，当受到冲击时，条带所受应力会迅速达到极高水平，导致部件断裂前的可运动行程缩短。钟表用减震器存在多种变型。然而，其核心用途均为保护谐振器轴线上易损的枢轴，而非传统游丝之类的弹性元件。
2、根据授予eta manufacture horlogère suisse专利权的ep18168765号申请、ep3561607号申请及其变型方案，公开了一种新型机构架构，该架构通过将柔性导向件与小升角的叉瓦式擒纵机构配合使用，最大化提升了谐振器的品质因数，上述申请的教导可直接应用于本发明，其谐振器在某些特定方向上的抗冲击敏感性仍有进一步提升的空间。目标是避免条带在受到冲击时发生断裂。
3、现有技术中存在用于保护柔性条带、尤其是防止其断裂的轴向限位装置。此类装置通常包括安装在摆轮上的销钉，以及安装在机芯夹板(例如摆夹板)上的固定轴向限位件。
4、部分装置还可包括侧向限位件，其中，销钉还被配置为穿过充当侧向限位件的壁上的孔。
5、然而，上述壁及壁上的孔必须进行精确定位，以避免非预期的接触。这些元件的定位精度，对于在保持足够安全距离的同时实现有效防护至关重要。然而，定位精度的不足，往往需要设置更大的安全距离，这进而导致柔性导向件的防护效果下降。
技术实现思路
1、本发明的目的在于，优化侧向限位装置的定位过程，以缩小该最小安全距离。
2、为实现该目的，本发明提出一种用于钟表机芯、尤其适用于具有旋转柔性导向件的谐振器机构的可调式侧向限位装置，该装置包括基体，所述基体设有槽座和带第一孔的壁。
3、本发明的特征在于，所述装置包括可移动元件，所述可移动元件设于槽座内、位于所述壁上方，所述可移动元件设有第二孔；所述可移动元件布置成使得第二孔面对第一孔，以允许可移动体穿过第一孔和第二孔，进而由可移动元件对所述可移动体实现侧向限位；所述可移动元件配置为使得第二孔可具有多个位置，其中在不同位置，第二孔相对于第一孔产生不同程度的径向偏心。
4、因此，可相对于诸如摆轮销钉等可移动体对第二孔的位置进行调节，使得可移动体居中位于第二孔内。通过本发明，由于销钉能够实现良好的居中定位，可以缩小与销钉之间的安全距离。
5、根据本发明的一个具体实施方式，所述可移动元件能够沿角向运动，使得第二孔的轴线可绕第一孔的轴线发生角向移动。
6、根据本发明的一个具体实施方式，无论所述可移动元件处于何种位置，第一孔与第二孔始终彼此面对。
7、根据本发明的一个具体实施方式，所述可移动元件包括外环和内环，所述内环设于外环的内部，所述内环设有所述第二孔。
8、根据本发明的一个具体实施方式，所述内环相对于外环偏心设置。
9、根据本发明的一个具体实施方式，所述第二孔相对于内环偏心设置。
10、根据本发明的一个具体实施方式，所述第一孔在基体的所述壁中居中设置。
11、根据本发明的一个具体实施方式，所述第二孔的孔径小于第一孔的孔径。
12、根据本发明的一个具体实施方式，所述外环包括柔性臂，所述柔性臂抵靠在基体上以产生定位力矩。
13、根据本发明的一个具体实施方式，所述外环具有相对于第一孔居中设置的第一圆形外轮廓，以及相对于第一孔偏心设置的第一圆形内轮廓。
14、根据本发明的一个具体实施方式，所述内环具有相对于第一孔偏心设置的第二圆形外轮廓，所述第二圆形外轮廓与外环的第一圆形内轮廓相对应/相适配。
15、根据本发明的一个具体实施方式，通过改变内环相对于外环的角向位置，可以改变第二孔相对于第一孔的径向位置。
16、根据本发明的一个具体实施方式，通过同时改变外环和内环在槽座内相对于基体的角向位置，可以改变第二孔相对于第一孔的角向位置。
17、根据本发明的一个具体实施方式，所述装置包括轴向限位件，所述轴向限位件设于槽座内、位于第二孔的上方。
18、本发明还涉及一种钟表机芯，所述钟表机芯包括调速机构，所述调速机构配备有摆轮和摆轮复位弹簧(例如柔性导向件)；所述钟表机芯包括上述可调式侧向限位装置，所述摆轮上安装有可移动体，所述可移动体能够穿过第一孔和第二孔实现侧向限位。

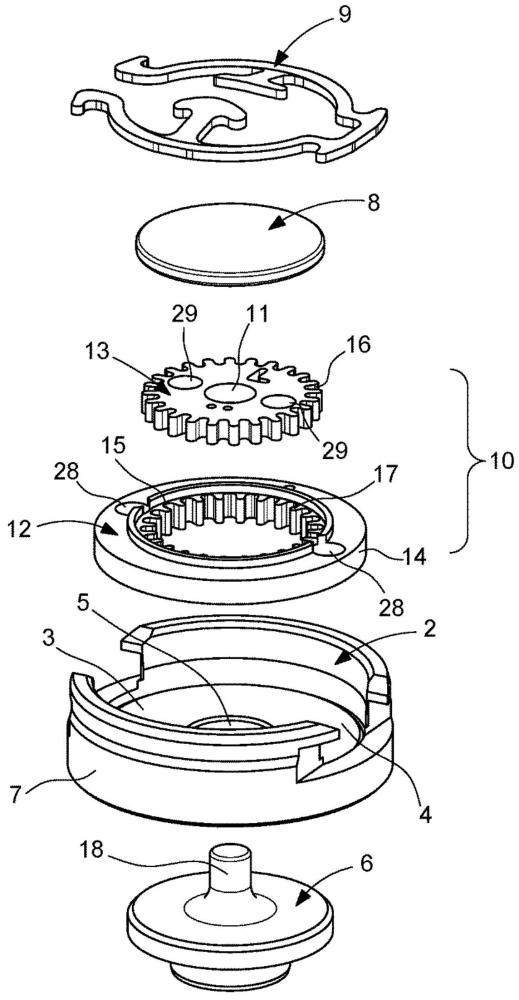

1.一种用于钟表机芯的可调式侧向限位装置(1，20)，所述可调式侧向限位装置尤其适用于具有旋转柔性导向件的谐振器机构，所述可调式侧向限位装置包括基体(2)，所述基体(2)设有槽座(3)和带第一孔(5)的壁(4)，其特征在于，所述可调式侧向限位装置包括可移动元件(10)，所述可移动元件(10)设于所述槽座(3)内、位于所述壁(4)上方，所述可移动元件(10)设有第二孔(11)；所述可移动元件(10)布置成使得所述第二孔(11)面对所述第一孔(5)，以允许可移动体(6)穿过所述第一孔(5)和所述第二孔(11)，进而由所述可移动元件(10)对所述可移动体(6)实现侧向限位；所述可移动元件(10)配置为使得所述第二孔(11)具有多个位置，其中在不同位置，所述第二孔(11)相对于所述第一孔(5)产生不同程度的径向偏心。
2.根据权利要求1所述的可调式侧向限位装置，其特征在于，所述可移动元件(10)能够沿角向运动，使得所述第二孔的轴线(a2)能够绕所述第一孔的轴线(a1)发生角向移动。
3.根据权利要求1或2所述的可调式侧向限位装置，其特征在于，无论所述可移动元件(10)处于何种位置，所述第一孔(5)与所述第二孔(11)始终彼此面对。
4.根据前述权利要求中任一项所述的可调式侧向限位装置，其特征在于，所述可移动元件(10)包括外环(12，32)和内环(13)，所述内环(13)设于所述外环(12，32)内部，所述内环(13)设有所述第二孔(11)。
5.根据权利要求4所述的可调式侧向限位装置，其特征在于，所述内环(13)相对于所述外环(12，32)偏心设置。
6.根据权利要求4或5所述的可调式侧向限位装置，其特征在于，所述第二孔(11)相对于所述内环(13)偏心设置。
7.根据权利要求4至6中任一项所述的可调式侧向限位装置，其特征在于，所述外环(12，32)具有相对于所述第一孔(5)居中设置的第一圆形外轮廓(14)，以及相对于所述第一孔(5)偏心设置的第一圆形内轮廓(15)。
8.根据权利要求7所述的可调式侧向限位装置，其特征在于，所述内环具有相对于所述第一孔(5)偏心设置的第二圆形外轮廓(16)，所述第二圆形外轮廓(16)与所述外环(12，32)的第一圆形内轮廓(15)相适配。
9.根据权利要求4至8中任一项所述的可调式侧向限位装置，其特征在于，通过改变所述内环(13)相对于所述外环(12，32)的角向位置，能够改变所述第二孔(11)相对于所述第一孔(5)的径向位置。
10.根据权利要求4至9中任一项所述的可调式侧向限位装置，其特征在于，通过同时改变所述外环(12，32)和所述内环(13)在所述槽座(3)内相对于所述基体(2)的角向位置，能够改变所述第二孔(11)相对于所述第一孔(5)的角向位置。
11.根据前述权利要求中任一项所述的可调式侧向限位装置，其特征在于，所述外环(32)包括柔性臂(19)，所述柔性臂(19)抵靠在所述基体(2)上以产生定位力矩。
12.根据前述权利要求中任一项所述的可调式侧向限位装置，其特征在于，所述第一孔(5)在所述基体(2)的壁(4)中居中设置。
13.根据前述权利要求中任一项所述的可调式侧向限位装置，其特征在于，所述第二孔(11)的孔径小于所述第一孔(5)的孔径。
14.根据前述权利要求中任一项所述的可调式侧向限位装置，其特征在于，所述可调式侧向限位装置包括轴向限位件(8)，所述轴向限位件(8)设于所述槽座(3)内、位于所述第二孔(11)的上方。
15.一种钟表机芯，所述钟表机芯包括调速机构，所述调速机构配备有摆轮和摆轮复位弹簧例如柔性导向件，其特征在于，所述钟表机芯包括根据前述权利要求中任一项所述的可调式侧向限位装置(1，20)，所述摆轮上安装有可移动体(6)，所述可移动体(6)能够穿过所述第一孔(5)和所述第二孔(11)实现侧向限位。
