一种用于锁固钟表机芯的装置的制作方法
本技术涉及钟表机芯锁固，具体为一种用于锁固钟表机芯的装置。
背景技术：
1、钟表机芯作为钟表的核心精密部件，其内部包含齿轮组、摆轮、游丝等多个高精度配合结构，这些部件的装配精度直接决定钟表的走时准确性，在钟表仓储转运及跨区域运输过程中，机芯需经历车辆颠簸、装卸碰撞等复杂工况，若缺乏可靠的锁固防护，极易导致内部精密零件发生位移、变形或磨损，进而引发钟表走时偏差、停摆等故障，甚至造成机芯直接报废，给生产企业带来显著的经济损失。
2、目前，行业内普遍采用锁固装置对钟表机芯进行运输防护，主流方案多采用单一橡胶垫夹持或橡胶套包裹的方式，橡胶材质的弹性形变范围有限，且缺乏针对性的定位结构，导致锁固稳定性较差，机芯在运输过程中易发生窜动、旋转，无法有效抵御多方向的震动冲击，因此我们需要提出一种用于锁固钟表机芯的装置。
技术实现思路
1、本实用新型的目的在于提供一种用于锁固钟表机芯的装置，通过设置两组对称压合组件与压合限位组件构成的双重锁固结构，对机芯形成全方位约束，杜绝运输中窜动旋转，保护内部精密结构，保障走时准度，降低报废率，为企业减少经济损失，以解决上述背景技术中提出的问题。
2、为实现上述目的，本实用新型提供如下技术方案：
3、一种用于锁固钟表机芯的装置，包括：外壳体，其顶部铰接有盖板，所述盖板通过搭扣与外壳体锁止定位；橡胶底座设置于外壳体的内底部，所述橡胶底座的顶部开设有用于放置机芯的容纳槽；用于将容纳槽内部机芯进行初步定位的压合组件设置为两组，且呈对称设于外壳体的两侧内壁上；用于在盖板盖合后将机芯进行稳固定位以此防止其运输途中出现窜动的压合限位组件。
4、优选的，所述压合组件包括安装座，所述安装座固定连接于外壳体的一侧内壁上，所述安装座上转动连接有转轴，所述转轴的外壁上固定连接有固定块，所述固定块的外壁上固定连接有连接板，所述连接板的一端固定连接有压块，所述安装座与固定块的两端之间分别设置有扭簧。
5、优选的，所述扭簧的一端与安装座固定连接，其另一端与固定块的端部固定连接，且所述扭簧活动套设于转轴的外壁上。
6、优选的，所述压块底部与机芯的接触面上设置有柔性垫。
7、优选的，所述压合限位组件包括两组螺套，两组所述螺套固定嵌装于盖板的内部，两组所述螺套的内部分别螺纹连接有螺杆，两组所述螺杆的底端均固定连接有凸块，两组所述凸块的底部分别与两组压块的顶部抵接。
8、优选的，所述螺杆的顶端位于螺套的内腔。
9、优选的，还包括内六角孔，所述内六角孔开设于螺杆的顶部。
10、与现有技术相比，本实用新型的有益效果是：
11、本实用新型采用初步定位与稳固定位的双重锁固结构，形成对机芯的全方位约束，其中，两组对称设置的压合组件可对容纳槽内的机芯进行初步定位，从外壳体两侧内壁形成夹持力，避免机芯在放置及盖板盖合前出现偏移，而压合限位组件则在盖板盖合后进一步施加定位作用力，通过与压合组件的配合形成上下及侧向的多向限位，彻底杜绝机芯在运输途中因车辆颠簸、装卸碰撞产生的窜动、旋转问题，这种双重锁固设计有效保护了机芯内部齿轮组、摆轮、游丝等精密结构，防止其发生位移、变形或磨损，进而保障钟表走时准确性，降低机芯因运输损伤导致的报废率，为企业减少经济损失。
1.一种用于锁固钟表机芯的装置，其特征在于，包括：

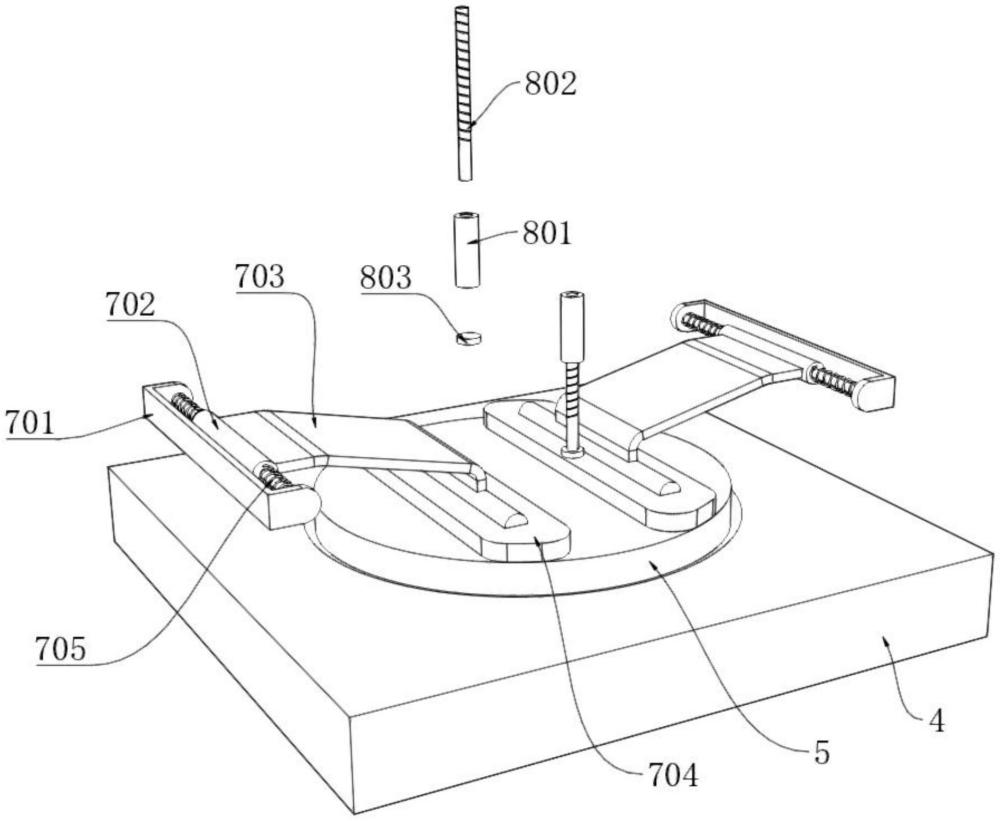

2.根据权利要求1所述的一种用于锁固钟表机芯的装置，其特征在于：所述压合组件(7)包括安装座(701)，所述安装座(701)固定连接于外壳体(1)的一侧内壁上，所述安装座(701)上转动连接有转轴，所述转轴的外壁上固定连接有固定块(702)，所述固定块(702)的外壁上固定连接有连接板(703)，所述连接板(703)的一端固定连接有压块(704)，所述安装座(701)与固定块(702)的两端之间分别设置有扭簧(705)。
3.根据权利要求2所述的一种用于锁固钟表机芯的装置，其特征在于：所述扭簧(705)的一端与安装座(701)固定连接，其另一端与固定块(702)的端部固定连接，且所述扭簧(705)活动套设于转轴的外壁上。
4.根据权利要求3所述的一种用于锁固钟表机芯的装置，其特征在于：所述压块(704)底部与机芯(5)的接触面上设置有柔性垫。
5.根据权利要求4所述的一种用于锁固钟表机芯的装置，其特征在于：所述压合限位组件(8)包括两组螺套(801)，两组所述螺套(801)固定嵌装于盖板(2)的内部，两组所述螺套(801)的内部分别螺纹连接有螺杆(802)，两组所述螺杆(802)的底端均固定连接有凸块(803)，两组所述凸块(803)的底部分别与两组压块(704)的顶部抵接。
6.根据权利要求5所述的一种用于锁固钟表机芯的装置，其特征在于：所述螺杆(802)的顶端位于螺套(801)的内腔。
7.根据权利要求6所述的一种用于锁固钟表机芯的装置，其特征在于：还包括内六角孔(804)，所述内六角孔(804)开设于螺杆(802)的顶部。
