一种主机结构及穿戴设备的制作方法

本申请涉及穿戴设备，进一步地涉及一种主机结构及穿戴设备。

背景技术：

1、近年来，随着电子技术的持续发展与创新，我国智能主机行业飞速发展；以智能手表为代表的智能穿戴设备已成为现代生产、生活中不可或缺的一部分。

2、然而，目前市面上多数的智能穿戴设备如智能手表，因设置方式单一性等问题，在特定使用场景中用户体验仍不够便利；例如，在使用智能手表进行语音通话或拍照时，用户常需将手臂调整至特定姿势，或将设备从腕部摘下，方能满足通话距离或拍摄视角的要求，操作过程较为繁琐。对此，行业内有部分厂家尝试将智能手表的主机与托板设置为分体式或转动连接结构，以提升操作的便捷性；但此类方案往往伴随结构复杂、生产难度大、成本上升等问题，同时也容易导致设备的体积与重量增加，与智能穿戴设备日益显著的“轻薄化”发展趋势相悖，有待进一步改进与优化。

技术实现思路

1、本申请的目的在于提供一种主机结构及穿戴设备，通过简单的结构实现穿戴设备的主机相对托板的分体式及转动连接，在提升使用便捷性的同时，有效降低相应穿戴设备的生产难度及成本，并促进其向轻薄化发展。

2、本申请提供的技术方案如下：

3、一方面，本申请提供一种主机结构，包括：

4、主机及用于承托所述主机的托板；

5、连接组件，设于所述主机与所述托板之间，用于连接所述主机与所述托板，包括滑道与滑座；

6、所述主机或所述托板中的一种设有所述滑道，所述主机或所述托板中的另一种设有所述滑座，所述滑座与所述滑道对应设置，并适于自所述滑道的一端嵌入所述滑道，且沿所述滑道的长度方向与所述滑道内壁滑移配合，以可拆卸连接所述主机与所述托板；

7、和，所述滑座适于在相对所述滑道滑移到位后，绕自身轴线同所述滑道内壁转动配合，以改变所述主机相对所述托板的俯仰角度。

8、本申请提供的一种主机结构，实际应用中，用户双手分别握持主机与托板，将滑座自滑道的一端嵌入滑道，后沿滑道的长度方向相对推动主机与托板，至滑座滑移至滑道内预设位置，即可实现主机相对托板的装配；之后，将相应穿戴设备佩戴于身体的相应部分，即可进行常规使用；当处于某些特定使用场景时，例如，当相应穿戴设备为智能手表、需要使用智能手表进行接打电话或拍照操作时，用户再次沿滑道的长度方向相对推动主机与托板，至滑座自滑道内脱出，即可将主机自相应佩戴部分单独取下，进行语音通话、拍照等操作；或者，用户相对托板扳动主机，使主机相对托板绕滑座的轴线相对滑道内壁转动，调节主机相对托板至合适角度，以满足视频通话、拍照等视角需求；如此，用户无需调节手臂至特殊姿势或将智能手表等相应穿戴设备自佩戴部分摘下，通过推动主机相应托板沿直线滑移或绕轴线转动，即可满足特定使用场景中的相应操作需求，结构简单，相关操作便捷、舒适，同时，由于简化了相应主机与托板的连接结构，利于相应穿戴设备整机向轻量、小型化发展，在促进企业降本增效的同时，有效提升用户体验。

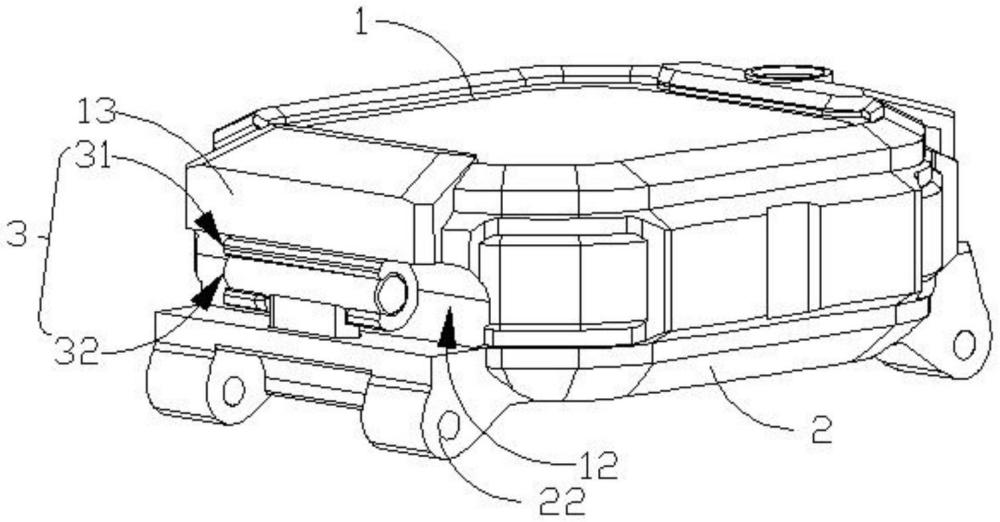

9、在一些实施方式中，所述连接组件包括第一连接件与第二连接件，所述第一连接件可拆卸设于所述主机的一端，所述第二连接件可拆卸设于所述托板的一端；

10、所述第一连接件包括夹爪，所述夹爪呈c型结构，所述滑道成型于所述夹爪的凹面；

11、所述第二连接件包括滑杆与支撑臂；

12、所述滑杆呈圆柱状结构，其轴向平行于所述托板设置，其径向尺寸适配所述夹爪的内径尺寸，并形成所述滑座；所述支撑臂垂直于所述托板设置，其一端连接所述托板，另一端连接所述滑杆靠近托板的外周面；

13、所述夹爪与所述滑杆之间设置有阻尼结构。

14、在一些实施方式中，所述支撑臂连接于所述滑杆轴向的中部；

15、所述夹爪沿所述滑道长度方向的中部开设有限位槽，所述限位槽的开口连通所述夹爪的c型开口，以在所述滑座相对所述滑道滑移到位后、并相对所述滑道内壁转动时嵌设所述支撑臂。

16、在一些实施方式中，所述滑杆的两端均成型有倒角斜面，以便所述滑座自所述滑道一端嵌入所述滑道。

17、在一些实施方式中，所述主机设置所述夹爪的一端成型有悬臂，所述悬臂位于所述主机厚度方向远离所述托板的一侧，并与所述主机设置所述夹爪的端壁围设形成安装槽；

18、所述夹爪通过固定件可拆卸设置于所述安装槽内，并保持其c型开口朝向所述主机设置所述滑座的一端；

19、所述限位槽位于所述夹爪背离所述悬臂一侧的爪臂上。

20、在一些实施方式中，所述第一连接件还包括定位臂，所述定位臂连接于所述夹爪的凸面；

21、所述安装槽的内壁开设有定位槽，所述定位臂适配所述定位槽尺寸嵌设于所述定位槽内，并通过所述固定件同所述主机可拆卸连接。

22、在一些实施方式中，所述托板上开设连接槽，所述支撑臂背离滑杆的一端嵌设于所述连接槽内，并与所述托板可拆卸连接。

23、在一些实施方式中，所述支撑臂伸入所述连接槽的一端通过紧固件同所述托板固定连接。

24、在一些实施方式中，所述支撑臂伸入所述连接槽的一端同所述托板转动连接，且转动轴线垂直于所述托板。

25、另一方面，本申请还提供一种穿戴设备，包括：

26、表带及上述任一所述的主机结构；

27、所述表带具有两端，所述表带的两端对应连接至所述托板相对的两端。

28、与现有技术相比，本申请所提供的主机结构及穿戴设备具有以下有益效果：

29、本申请借助滑座与滑道的滑移、转动配合，实现相应智能穿戴设备主机与托板之间的分体、合体以及转动连接，在简化相应主机与托板连接结构的同时，保证了相应穿戴设备的设置形式多样性，使得智能手表等相应智能穿戴设备能够满足不同使用场景中的操作需求，且相关操作便捷、舒适，有效提升用户体验；同时，由于主机与托板的连接结构简单，不仅降低了企业生产难度及成本，还有效促进相应穿戴设备整机向轻量化、小型化发展，从而进一步优化用户体验。

1.一种主机结构，其特征在于，包括：

2.根据权利要求1所述的一种主机结构，其特征在于，

3.根据权利要求2所述的一种主机结构，其特征在于，

4.根据权利要求3所述的一种主机结构，其特征在于，

5.根据权利要求3所述的一种主机结构，其特征在于，

6.根据权利要求5所述的一种主机结构，其特征在于，

7.根据权利要求2-6中任一所述的一种主机结构，其特征在于，

8.根据权利要求7所述的一种主机结构，其特征在于，

9.根据权利要求7所述的一种主机结构，其特征在于，

10.一种穿戴设备，其特征在于，包括：
